Номер по Госреестру СИ: 94487-25
94487-25 Трансформаторы напряжения
(BH)
Назначение средства измерений:
Трансформаторы напряжения ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

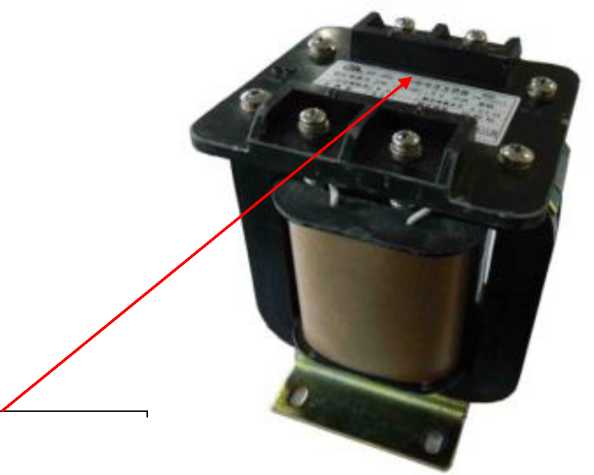

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

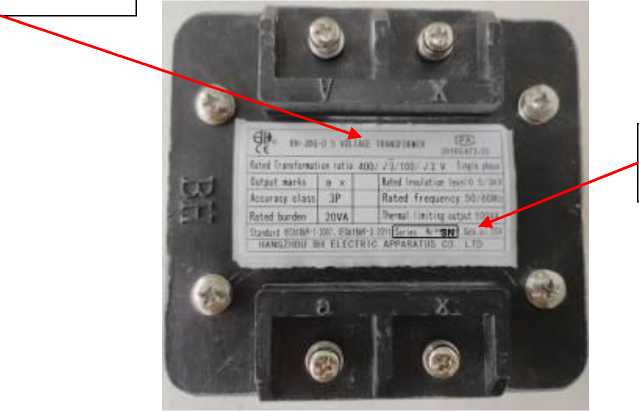

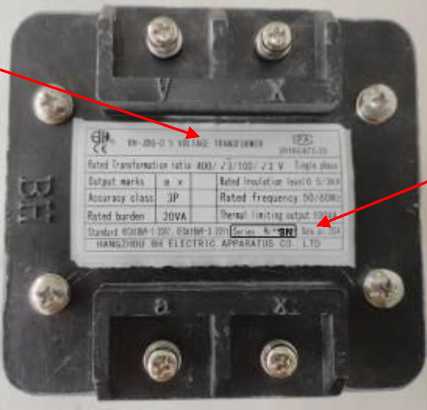

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196259
ID в реестре СИ - 1422954
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BH-JDG-0.5, BH-JDG-0,5,
Производитель
Изготовитель - Hangzhou BH Electric Apparatus Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 347
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (BH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou BH Electric Apparatus Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94428-25 24.01.2030 |
Трансформаторы тока, BH Hangzhou BH Electric Apparatus Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
94487-25 29.01.2030 |
Трансформаторы напряжения, BH Hangzhou BH Electric Apparatus Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (BH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 347 | 347 | 0 | 0 | 347 | 347 | 0 |
Стоимость поверки Трансформаторы напряжения (BH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы измерений» документа «Трансформаторы напряжения BH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
«Трансформаторы напряжения ВН. Стандарт предприятия».
ПравообладательHangzhou BH Electric Apparatus Co., Ltd, Китай
Адрес юридического лица: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичной обмоток. Трансформаторы являются однофазными, сухими.
Трансформаторы выпускаются в исполнении BH-JDG-0,5 с номинальным напряжением первичной обмотки 400/^3 В или 690/V3 В.
Серийный номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Место нанесения
знака утверждения типа
Место нанесения серийного номера
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 1 - Метрологические характеристики________________
________________________Характеристика__________________ Наибольшее рабочее напряжение, кВ______________________
Номинальное напряжение первичной обмотки, В____________
Номинальное напряжение вторичной обмотки, В____________
Класс точности вторичной обмотки по ГОСТ 1983-2015______
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А
____Значение____
0,72 400/^3; 690/^3 от 100/^3 до 110/^3
3P
20
|
Номинальная частота переменного тока, Гц |
50 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
123x100x155 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации:
|
от -25 до +40 до 90 |
|
Таблица 3 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
80000 |
