Сведения о средстве измерений: 94454-25 Частотомеры

Номер по Госреестру СИ: 94454-25
94454-25 Частотомеры
(NP)

Назначение средства измерений:
Частотомеры NP (далее - частотомеры) предназначены для измерений частоты переменного тока.

сертификация программного обеспечения

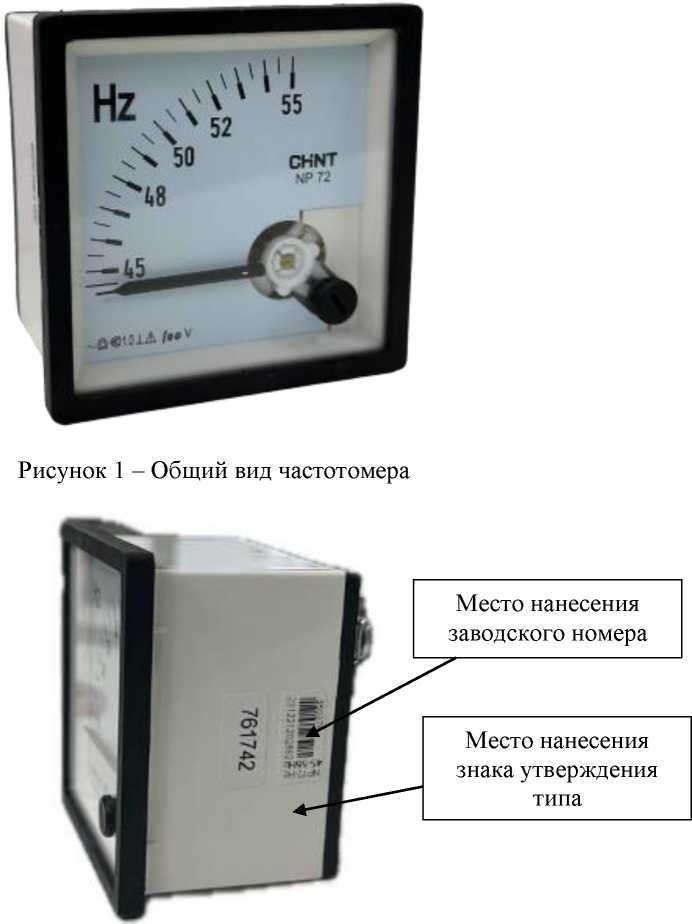

Внешний вид. Частотомеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Частотомеры
Рисунок № 1

Общие сведения

Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196227
ID в реестре СИ - 1422922
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Компания Zhejiang CHINT Instrument & Meter Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Частотомеры (NP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания Zhejiang CHINT Instrument & Meter Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94350-25
17.01.2030
Вольтметры, NP
Компания Zhejiang CHINT Instrument & Meter Co., Ltd (КИТАЙ )
ОТ
МП
2 года
94454-25
27.01.2030
Частотомеры, NP
Компания Zhejiang CHINT Instrument & Meter Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Частотомеры (NP)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Частотомеры (NP)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и на маркировочную наклейку частотомеров типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе 4 «Описание и работа» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования

к средству измерений

ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки»;

ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;

ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия «Частотомеры NP. Стандарт предприятия».

Правообладатель

Компания «Zhejiang CHINT Instrument & Meter Co., Ltd», Китай

Адрес юридического лица: Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R. China

Изготовитель

Компания «Zhejiang CHINT Instrument & Meter Co., Ltd», Китай Адрес: Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R. China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Правообладатель

Компания «Zhejiang CHINT Instrument & Meter Co., Ltd», Китай
Адрес юридического лица: Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R. China

Принцип действия частотомеров основан на взаимодействии магнитного поля проходящего через неподвижную катушку тока с подвижным сердечником из ферромагнитного материала. При протекании измеряемого тока по неподвижной катушке действуют силы, образующие вращающий момент, который поворачивает подвижную часть -ферромагнитный сердечник относительно неподвижной, при этом угол отклонения стрелочного указателя пропорционален силе тока, и соответствует значению частоты переменного тока.

Конструктивно частотомеры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, равномерной шкалой. Частотомеры предназначены для монтажа в вертикальном положении.

Структура условного обозначения модификаций частотомеров:

NP

X1

-

Х2

Хз

Диапазон измерений:

45 - 55 Гц

Тип прибора: Hz - Частотомер

Габаритные размеры:

48 - 48 X 48

72 - 72 X 72

96 - 96 X 96

Обозначение типа частотомеров

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид частотомеров с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлены на рисунках 1. Нанесение знака поверки на частотомеры не предусмотрено. Пломбирование мест настройки (регулировки) частотомеров не предусмотрено.

Внешний вид. Частотомеры (NP), http://oei-analitika.ru

Рисунок 2 - Общий вид частотомеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера


Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Частотомер

NPX1-X2 X31)

1 шт.

Паспорт

-

1 экз.

1) - обозначение в зависимости от модификации


Таблица 1 -

Наименование характеристики

Значение

Диапазон измерений частоты переменного тока, Гц

от 45 до 55

Класс точности по ГОСТ 7590-93

1,0; 2,5

Пределы допускаемой приведенной к верхнему пределу диапазона измерений основной погрешности измерений частоты переменного тока, %

±1,0; ±2,5

Пределы допускаемой вариации показаний, Гц:

  • - для класса точности 1,0 по ГОСТ 7590-93

  • - для класса точности 2,5 по ГОСТ 7590-93

±(0,01<Рнорм)

±(0,025•Fнорм)

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений частоты переменного тока при отклонении положения частотомера от нормального, %:

  • - для класса точности 1,0 по ГОСТ 7590-93

  • - для класса точности 2,5 по ГОСТ 7590-93

±1,0

±2,5

Номинальное рабочее напряжение, В

100

220

380

Время установления показаний, с, не более

6

П р и м е ч а н и е - Fнорм - нормирующее значение, равное верхнему пределу диапазона измерений

Таблица 2 - Технические

Наименование характеристики

Значение

Допустимая длительность перегрузки при нагрузке, равной 120 % от верхнего предела измерений, ч

2

Габаритные размеры (высота^длина^ширина), мм, не более:

- NP48

48,0x67,0x48,0

- NP72

72,0x67,5x72,0

- NP96

96,0x67,5x96,0

Масса, кг, не более:

- NP48

0,10

- NP72

0,23

- NP96

0,34

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +40

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 86,6 до 106,0

- положение монтажной плоскости

вертикальное, ±5°

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч не менее

50 000

Средний срок службы, лет не менее

12
