Сведения о средстве измерений: 94350-25 Вольтметры

Номер по Госреестру СИ: 94350-25
94350-25 Вольтметры
(NP)

Назначение средства измерений:
Вольтметры NP (далее - вольтметры) предназначены для измерений действующего значения напряжения переменного тока.

сертификация программного обеспечения

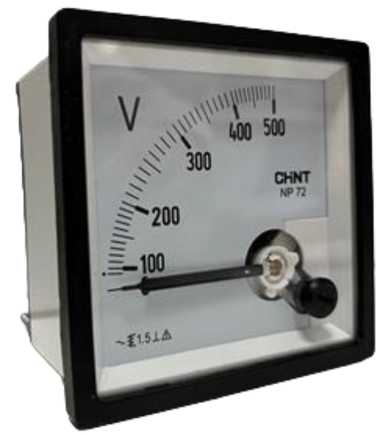

Внешний вид. Вольтметры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вольтметры
Рисунок № 1
Внешний вид. Вольтметры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Вольтметры
Рисунок № 2

Общие сведения

Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196151
ID в реестре СИ - 1422715
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Компания Zhejiang CHINT Instrument & Meter Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Вольтметры (NP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания Zhejiang CHINT Instrument & Meter Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94350-25
17.01.2030
Вольтметры, NP
Компания Zhejiang CHINT Instrument & Meter Co., Ltd (КИТАЙ )
ОТ
МП
2 года
94454-25
27.01.2030
Частотомеры, NP
Компания Zhejiang CHINT Instrument & Meter Co., Ltd (КИТАЙ )
ОТ
МП
1 год

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Кто поверяет Вольтметры (NP)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Вольтметры (NP)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и на маркировочную наклейку вольтметров типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 4 «Описание и работа» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;

ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;

«Вольтметры NP. Стандарт предприятия».

Правообладатель

Компания Zhejiang CHINT Instrument & Meter Co., Ltd, Китай

Адрес юридического лица: Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R. China

Изготовитель

Компания Zhejiang CHINT Instrument & Meter Co., Ltd, Китай
Адрес: Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R. China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Правообладатель

Компания Zhejiang CHINT Instrument & Meter Co., Ltd, Китай
Адрес юридического лица: Wenzhou Bridge Industrial Zone, Yueqing, Zhejiang, P.R. China

Принцип действия вольтметров основан на взаимодействии магнитного поля, проходящего через неподвижную катушку тока с подвижным сердечником из ферромагнитного материала. При протекании измеряемого тока по неподвижной катушке действуют силы, образующие вращающий момент, который поворачивает подвижную часть - ферромагнитный сердечник относительно неподвижной.

Конструктивно вольтметры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, неравномерной шкалой и нулевой отметкой на краю диапазона измерений. Вольтметры предназначены для монтажа в вертикальном положении. Тип подключения - прямое включение.

Структура условного обозначения модификаций вольтметров:

NP

X1

-

Х2

Хз

Верхний предел измерений:

100 В, 150 В, 250 В, 300 В, 400 В, 450 В, 500 В, 600 В

Тип прибора: V - Вольтметр

Габаритные размеры, мм:

48 - 48 X 48

72 - 72 X 72

96 - 96 X 96

Обозначение типа вольтметров

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид вольтметров с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлены на рисунках 1 и 2. Нанесение знака поверки на вольтметры не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.

Внешний вид. Вольтметры (NP), http://oei-analitika.ru Внешний вид. Вольтметры (NP), http://oei-analitika.ru

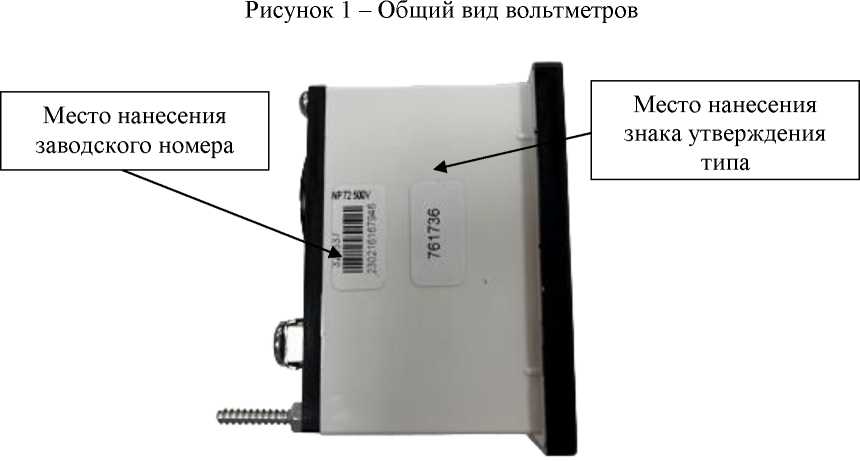

Рисунок 2 - Общий вид вольтметров с указанием места нанесения знака утверждения типа и места нанесения заводского номера (вид сбоку)


Таблица 4 -

Наименование

Обозначение

Количество

Вольтметр

NPX1-X2 X3 1

1 шт.

Паспорт

-

1 экз.

1) - обозначение в зависимости от модификации


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Нижний предел измерений напряжения переменного тока, В

0,2^Umax

Верхние пределы измерений напряжения переменного тока, Umax, В

100; 150; 250; 300;

400;450; 500;600

Класс точности по ГОСТ 8711-93:

  • - NP48

  • - NP72; NP96

  • 2.5

  • 1.5

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока, %:

  • - NP48

  • - NP72; NP96

±2,5

±1,5

Наименование характеристики

Значение

Пределы допускаемой вариации показаний, В:

  • - для класса точности 1,5 по ГОСТ 8711-93

  • - для класса точности 2,5 по ГОСТ 8711-93

±(0,015^инорм)

±(0,025^инорм)

Предел допускаемого остаточного отклонения указателя приборов от нулевой отметки, %, не более

0,5

Частота переменного тока, Гц

от 45 до 65

Номинальное рабочее напряжение, В

600

П р и м е ч а н и е - инорм - нормирующее значение, равное верхнему пределу диапазона измерений

Таблица 2 - Технические

Наименование характеристики

Значение

Допустимая длительность перегрузки при нагрузке, равной 120 % от верхнего предела измерений, ч

2

Габаритные размеры (высота^длина^ширина), мм, не более:

- NP48

48,0x67,0x48,0

- NP72

72,0x67,5x72,0

- NP96

96,0x67,5x96,0

Масса, кг, не более:

- NP48

0,10

- NP72

0,23

- NP96

0,34

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +40

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 86,6 до 106,0

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч не менее

50 000

Средний срок службы, лет не менее

12
