Принцип действия уровнемеров основан на измерении интервала времени между излучением микроволнового импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. Уровнемеры рассчитывают расстояние, либо исходя из его пропорциональности времени прохождения импульса от излучения до приема после отражения от поверхности измеряемого продукта, либо исходя из его пропорциональности разности частот излученного и принятого после отражения от поверхности измеряемого продукта микроволнового сигнала, и преобразуют измеренное значение в унифицированный аналоговый и/или цифровой выходной сигнал для индикации и передачи измерительной информации.

Уровнемеры состоят из первичного преобразователя (далее по тексту - антенны) и электронного преобразователя (далее по тексту - преобразователя).

Уровнемеры изготавливаются в следующих модификациях SP-100, SP-110, SP-120, SP-130, SP-200, SP-210, SP-300 SP-330, отличающихся типами антенн, диапазоном измерений, компактным или раздельным исполнением, метрологическими характеристиками, типом механического и электрического соединений, возможностью и способом конфигурирования и типом выходного сигнала, возможностью автономной работы и дистанционной передачи информации с помощью проводных и беспроводных каналов связи (в зависимости от модификации), могут выполняться в пластиковом, алюминиевом либо нержавеющем стальном корпусе (в зависимости от заказа). Уровнемеры предназначаются для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемеры могут поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.

Структура условного обозначения уровнемеров:

«Уровнемер микроволновый SMARTPILOT - /1//2//3//4//5//6//7//8»

Где:

Уровнемер микроволновый SMARTPILOT - наименование уровнемера;

• 1 - Модификации: SP-100, SP-110, SP-120, SP-130, SP-200, SP-210, SP-300 SP-330.

• 2 - Диапазон измерений: А6 - до 6 м; А8 - до 8 м; А10 - до 10 м; А15 - до 15 м; А20 - до 20 м; А23 - до 23 м; А30 - до 30 м; А40 - до 40 м; А60 - до 60 м; А70 - до 70 м; A80- А80 - до 80 м;

• 3 - Тип антенны: P1 - Встроенная, PEEK, 20 мм; P2 - Встроенная, PEEK, 40 мм; P3 -Встроенная, PEEK; 00 - Без рупора, монтаж в трубу; A1 - Антенна 27 мм; R1 - Рупорная 40 мм, с покрытием PVDF; PT - PTFE покрытие, монтаж заподлицо, 50 мм; R2 - Рупорная 50 мм, нержавеющая сталь, монтаж заподлицо; A2 - Антенна 50 мм; A3 - Антенна 68 мм; R3 -Рупорная 80 мм, с покрытием PP; R4 - Рупорная 80 мм, нержавеющая сталь, монтаж заподлицо; PF - PTFE покрытие, монтаж заподлицо, 80 мм; R5 - Рупорная 100 мм, с покрытием PP ; R6 - Рупорная

100 мм; R7 - Рупорная 150 мм; R8 - Рупорная 200 мм; R9 - Рупорная 250 мм; U1 - Параболическая 200 мм; U2 - Параболическая 250 мм; PE - С защитой от конденсата, PTFE 50 мм; PC - PTFE с монтажом заподлицо 80 мм; L1 - Планарная 150 мм; L2 - Планарная 200 мм; L3 - Планарная 250 мм; L4 - Планарная 300 мм; S1 - Стержневое 390 мм, полное покрытие PTFE, макс. высота монтажного патрубка 100 мм; S2 - Стержневое 540 мм, полное покрытие PTFE, макс. высота монтажного патрубка 250 мм; YY - Специальное исполнение по заказу;

• 4 - Электронный блок: 1 - с электронным блоком; 0 - без электронного блока;

• 5 - Вариант исполнения: К - компактное; Р- раздельное;

• 6 - Механическое присоединение к процессу: P - резьбовое; F - фланцевое; Т - Tri-Clamp; М - Монтажный кронштейн; А - шарнир; 0 - без механического присоединения;

• 7 - Электропитание: 0- переменного тока от 100 до 230 В; 1- постоянного тока от 18 до 36 В; Y- Специальное, по заказу

• 8 - Выходные сигналы: 0 - 2-х-проводной (далее - пров.), (от 4 до 20) мА; А - 2-х-пров., (от 4 до 20) мА HART; В - 2-х-пров., (от 4 до 20) мА HART, дискретный выход; С - 2-х-пров., (от 4 до 20)мА HART, (от 4 до 20)мА аналоговый; D - 2-пров., (от 4 до 20) мА HART, HART/Bluetooth (App) конфигурация; Е - 2-х-пров., Foundation Fieldbus, дискретный выход; G - 2-х-пров., PROFIBUS, дискретный выход; K - 4-х-пров., (от 4 до 20) мА HART; L - 4-пров., от 4 до 20 мА HART; М - от 4 до 20 мА, Modbus RS485; S - Modbus RS485; Y -специальное, по заказу.

Заводские номера уровнемеров имеют вид цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку, одним их указанных методов: на табличку методом лазерной гравировки, методом фотолитографии, термопечати или при помощи наклейки. Место нанесения заводского номера представлено на рисунке 3.

Общий вид уровнемеров представлен на рисунках 1 и 2.

Нанесение знака поверки на уровнемеры не предусмотрено.

Пломбирование уровнемеров не предусмотрено.

1)

2)

3)

4)

Рисунок 1 - Внешний вид уровнемеров модификаций:

1) SP-100; 2) SP-110; 3) SP-120; 4) SP-130

3)

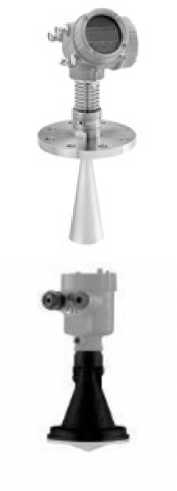

Рисунок 2 - Внешний вид уровнемеров модификаций:

1) SP-200; 2) SP-210; 3) SP-300; 4) SP-330

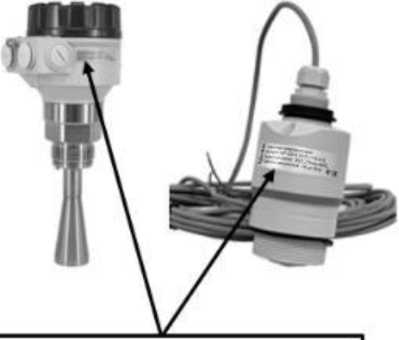

Место нанесения заводского

номера II знака утверждения типа

Место нанесения

заводского номера

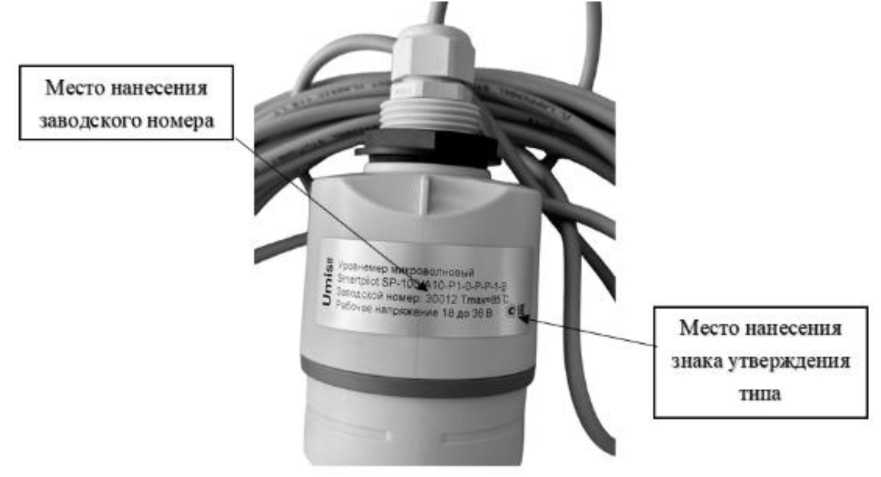

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа

Таблица 7 -

Таблица 2 - Метрологические характеристики уровнемеров модификаций SP-100, SP-110, SP-120, SP-130

Примечание - Введены следующие обозначения: L - измеренное значение уровня, мм, Lmax - максимальный диапазон измерений уровня, мм

¹⁾ Диапазон измерений определяется конструктивным исполнением и указывается в руководстве по эксплуатации;

²⁾ Конкретное значение указывается в руководстве по эксплуатации

Таблица 3 - Технические характеристики уровнемеров модификаций SP-100, SP-110, SP-120, SP-130

таблицы 3

Таблица 4 - Метрологические характеристики уровнемеров модификаций SP-200, SP-210, SP-300, SP-330

• ¹⁾ Диапазон измерений определяется конструктивным исполнением и указывается в руководстве по эксплуатации;

• ²⁾ Для сыпучих продуктов - при условии ровной поверхности продукта в резервуаре.

Таблица 5 - Технические характеристики уровнемеров модификаций SP-200, SP-210, SP-300, SP-330

таблицы 5

Таблица 6 - Показатели надежности
