Номер по Госреестру СИ: 91134-24
91134-24 Уровнемеры микроволновые
(Micropilot)
Назначение средства измерений:
Уровнемеры микроволновые Micropilot (далее - уровнемеры) предназначены для измерений расстояния до поверхности (уровня) продукта.

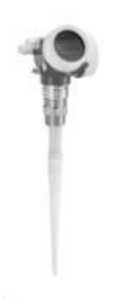

Внешний вид.
Уровнемеры микроволновые
Рисунок № 1
Внешний вид.
Уровнемеры микроволновые
Рисунок № 2
Внешний вид.
Уровнемеры микроволновые
Рисунок № 3
Внешний вид.
Уровнемеры микроволновые
Рисунок № 4
Внешний вид.
Уровнемеры микроволновые
Рисунок № 5
Внешний вид.
Уровнемеры микроволновые
Рисунок № 6
Внешний вид.
Уровнемеры микроволновые
Рисунок № 7
Внешний вид.
Уровнемеры микроволновые
Рисунок № 8
Внешний вид.
Уровнемеры микроволновые
Рисунок № 9
Внешний вид.
Уровнемеры микроволновые
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) в уровнемерах является встроенным, устанавливается в энергонезависимую память при изготовлении и предназначено для идентификации, сбора, обработки, регистрации, передачи данных, настройки и диагностики.
Конструкция уровнемеров исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО и измеренных (вычисленных) данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
FMR2х |
FMR5х | |
Идентификационное наименование ПО |
FMR2х |
FMR5х |
Номер версии (идентификационный номер) ПО |
01.yy.zz | |
Цифровой идентификатор ПО |
- | |
Алгоритм вычисления цифрового идентификатора ПО |
- | |
Примечание - Наименование ПО имеет структуру xx.yy.zz, где:
|
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички уровнемеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Общее устройство и принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-005-52094329-2023 «Уровнемеры микроволновые Micropilot. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613
Юридический адрес: 142005, Московская обл., г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д. 50, кв. 478
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Правообладатель
Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613
Юридический адрес: 142005, Московская обл., г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д. 50, кв. 478
Принцип действия уровнемеров основан на измерении интервала времени между излучением микроволнового импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. Уровнемеры рассчитывают расстояние, либо исходя из его пропорциональности времени прохождения импульса от излучения до приема после отражения от поверхности измеряемого продукта, либо исходя из его пропорциональности разности частот излученного и принятого после отражения от поверхности измеряемого продукта микроволнового сигнала, и преобразуют измеренное значение в унифицированный аналоговый и/или цифровой выходной сигнал для индикации и передачи измерительной информации.
Уровнемеры состоят из первичного преобразователя (далее по тексту - антенны) и электронного преобразователя (далее по тексту - преобразователя).
Уровнемеры изготавливаются в следующих модификациях FMR20, FMR21, FMR23, FMR25, FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57, отличающихся типами антенн, диапазоном измерений, компактным или раздельным исполнением, метрологическими характеристиками, типом механического и электрического соединений, возможностью и способом конфигурирования и типом выходного сигнала, возможностью автономной работы и дистанционной передачи информации с помощью проводных и беспроводных каналов связи (в зависимости от модификации), могут выполняться в пластиковом, алюминиевом либо нержавеющем стальном корпусе (в зависимости от заказа). Уровнемеры предназначаются для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах). При необходимости уровнемеры могут поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.
Структура условного обозначения уровнемеров:
«Уровнемер микроволновый Micropilot - /1//2//3//4//5//6//7»
Где:
Уровнемер микроволновый Micropilot - тип уровнемера;
-
1 - Модификации: FMR20, FMR21, FMR23, FMR25, FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57.
-
2 - Диапазон измерений: А6 - до 6 м; А8 - до 8 м; А10 - до 10 м; А15 - до 15 м; А20 - до 20 м; А23 - до 23 м; А30 - до 30 м; А40 - до 40 м; А60 - до 60 м; А70 - до 70 м;
-
3 - Тип антенны: P1 - Встроенная, PEEK, 20мм; P2 - Встроенная, PEEK, 40мм; 00 - Без рупора, монтаж в трубу; A1 - Антенна 27 мм; R1 - Рупорная 40 мм, с покрытием PVDF; PT -PTFE покрытие, монтаж заподлицо, 50мм; R2 - Рупорная 50 мм, нержавеющая сталь, монтаж заподлицо; A2 - Антенна 50 мм; A3 - Антенна 68 мм; R3 - Рупорная 80 мм, с покрытием PP; R4 - Рупорная 80 мм, нержавеющая сталь, монтаж заподлицо; PF - PTFE покрытие, монтаж заподлицо, 80мм; R5 - Рупорная 100 мм, с покрытием PP ; R6 - Рупорная 100 мм; R7 -Рупорная 150 мм; R8 - Рупорная 200 мм; R9 - Рупорная 250 мм; U1 - Параболическая 200 мм; U2 - Параболическая 250 мм; PE - С защитой от конденсата, PTFE 50мм; PC - PTFE с монтажом заподлицо 80мм; L1 - Планарная 150 мм; L2 - Планарная 200 мм; L3 - Планарная 250 мм; L4 - Планарная 300 мм; S1 - Стержневое 390мм, полное покрыте PTFE, макс. высота монтажного патрубка 100 мм; S2 - Стержневое 540мм, полное покрыте PTFE, макс. высота монтажного патрубка 250 мм; YY - Специальное исполнение по заказу;
-
4 - Электронный блок: 1 - с электронным блоком; 0 - без электронного блока;
-
5 - Вариант исполнения: К - компактное; Р- раздельное;
-
6 - Механическое присоединение к процессу: P - резьбовое; F - фланцевое; Т - Tri-Clamp; М - Монтажный кронштейн; А - шарнир; 0 - без механического присоединения;
6 - Электропитание: 0- переменного тока 100-230 В; 1- постоянного тока 18-36 B;Y-специальное, по заказу
-
7 - Выходные сигналы: 0 - 2-х-пров., (4-20)мА; А - 2-х-пров., (4-20) мА HART; В - 2-х-пров., (4-20)мА HART, дискретный выход; С - 2-х-пров., (4-20)мА HART, (4-20)мА аналоговый; D - 2-пров., (4-20)мА HART, HART/Bluetooth (App) конфигурация;
Е - 2-х-пров., Foundation Fieldbus, дискретный выход; G - 2-х-пров., PROFIBUS, дискретный выход; K - 4-х-пров., (4-20)мА HART; L - 4-пров.,4-20 мА HART; М - 4-20мА, Modbus RS485; S - Modbus RS485; Y - специальное, по заказу.
Заводские номера уровнемеров имеют вид цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку, одним их указанных методов: на табличку методом лазерной гравировки, методом фотолитографии, термопечати или при помощи наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено. Пломбирование уровнемеров не предусмотрено.
2) FMR21
3) FMR23
1) FMR20
4) FMR25
Рисунок 1 - Внешний вид уровнемеров модификаций: 1) FMR20, 2) FMR21, 3) FMR23, 4) FMR25.
3) FMR52
1) FMR50
5) FMR53
2) FMR51
4) FMR54
6) FMR56
7) FMR57
Рисунок 2 - Внешний вид уровнемеров модификаций: 1) FMR50,2) FMR51,3) FMR52, 4) FMR54,5) FMR53,6) FMR56,7) FMR57
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера Место нанесения знака утверждения типа
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики уровнемеров модификаций FMR2x
Характеристики |
Значение | |||
FMR21 |
FMR20 |
FMR 23 |
FMR 25 | |
Диапазон измерений расстояния до поверхности (уровня) продукта, м: - со стандартным диапазоном |
от 0,1 до 10 |
от 0,1 до 10 |
от 0,1 до 23 |
от 0,5 до 30 |
- с увеличенным диапазоном^ |
от 0,1 до 15 |
от 0,1 до 20 |
- |
от 0,5 до 40 |
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности (уровня) продукта, при расстоянии до поверхности продукта L2), м, (при нормальных условиях температуры окружающей среды), мм: - 0,1<L<0,3 |
±30 |
±20 |
±30 | |
- 0,3<L<0,5 |
±20 |
±10 |
±25 |
- |
- 0,5<L< 8 |
±15 |
±3,5 |
±15 |
±5 |
- 8<L<Lmax3) |
±5 |
±3,5 |
±3,5 |
±3,5 |
Примечания:
-
1) - Диапазон измерений определяется конструктивным исполнением.
-
2) - Измеренное значение расстояния до поверхности (уровня) продукта, мм.
-
3) - Максимальный диапазон измерений расстояния до поверхности (уровня) продукта, мм.
Таблица 3 - Технические характеристики уровнемеров модификаций FMR2x
Характеристики |
Значение | |||
FMR21 |
FMR20 |
FMR 23 |
FMR 25 | |
Температура измеряемой среды, °С:
|
от -40 до +180 от -40 до +80 |
Окончание таблицы 3
Характеристики |
Значение | |||
FMR21 |
FMR20 |
FMR 23 |
FMR 25 | |
Давление измеряемой среды, МПа |
от -0,1 до +0,3 | |||
Нормальные условия измерений, °С |
от +15 до +25 | |||
Рабочие условия измерений: | ||||
- температура окружающей среды, °С |
от -40 до +80 | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
- относительная влажность (без конденсации), | ||||
%, не более |
95 | |||
Выходной сигнал: | ||||
- цифровой |
Bluetooth, HART, Modbus, Profibus, Foundation | |||
Fieldbus | ||||
- аналоговый сигнал силы постоянного тока, | ||||
мА |
от 4 до 20 | |||
Параметры электрического питания: | ||||
- напряжение постоянного тока, В |
от 5 до 30 |
от 20 до 36 | ||
- напряжение постоянного тока для | ||||
исполнения с выходным сигналом Modbus, В |
от 10,5 до 30 |
от 20 до 36 | ||
Габаритные размеры корпуса, мм, не более: | ||||
- ширина |
240 | |||
- длина |
490 | |||
- высота |
240 | |||
Масса без фланцев, кг, не более1): |
5 |
8,5 | ||
Средний срок службы, лет |
1 |
0 | ||
Наработка на отказ, ч, |
70000 | |||
Примечания: | ||||
1) - Масса определяется конструктивным исполнением. |
Таблица 4 - Метрологические характеристики уровнемеров модификаций FMR5x
Характеристики |
Значение | |||||
FMR50, FMR56 |
FMR51 |
FMR52 |
FMR53 |
FMR54 |
FMR57 | |
Диапазон измерений расстояния до поверхности (уровня) продукта1^ м |
от 0 до 30 от 0 до 40 |
от 0 до 40 от 0 до 70 |
от 0 до 40 от 0 до 60 |
от 0 до 20 |
от 0 до 20 |
от 0 до 70 |
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности (уровня) продукта2), мм, для модификаций с диапазоном измерений:
|
н- н- 1 1 Ln |
±3,5 |
±3,5 ±3,5 |
±6 |
±6 |
- |
Окончание таблицы 4
Характеристики |
Значение | |||||
FMR50, FMR56 |
FMR51 |
FMR52 |
FMR53 |
FMR54 |
FMR57 | |
Диапазон измерений расстояния до поверхности (уровня) продукта1^ м |
от 0 до 30 от 0 до 40 |
от 0 до 40 от 0 до 70 |
от 0 до 40 от 0 до 60 |
от 0 до 20 |
от 0 до 20 |
от 0 до 70 |
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности (уровня) продукта2), мм, для модификаций с диапазоном измерений: - от 0,5 до 70 м |
- |
±3,5 |
- |
- |
- |
±3,5 |
Примечания:
-
1) - Диапазон измерений определяется конструктивным исполнением.
-
2) - Для сыпучих продуктов - при условии ровной поверхности продукта в резервуаре.
Таблица 5 - Технические характеристики уровнемеров модификаций FMR5x
Характеристики |
Значение | |||||
FMR50, FMR56 |
FMR51 |
FMR52 |
FMR53 |
FMR54 |
FMR57 | |
Температура измеряемой среды, °С |
от -40 до +130 |
от-196 до +450 |
от -196 до +200 |
от -40 до +150 |
от -60 до +400 |
от -40 до +430 |
Давление измеряемой среды, МПа |
от -0,1 до 0,3 | |||||
Температура окружающего воздуха1), °С |
от -40 до +80; от -502) до +80 | |||||
Атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
Относительная влажность (без конденсации), %, не более |
95 | |||||
Выходной сигнал
силы постоянного тока, мА |
Bluetooth, HART, Modbus, Profibus, Foundation Fieldbus от 4 до 20 |
Окончание таблицы 5
Характеристики |
Значение | |||||
FMR50, FMR56 |
FMR51 |
FMR52 |
FMR53 |
FMR54 |
FMR57 | |
Параметры электрического питания:
|
от 10,4 до 48 от 90 до 253 | |||||
Габаритные размеры корпуса, мм, не более
|
170 163 178 | |||||
Масса без фланцев, кг, не более |
14 | |||||
Средний срок службы, лет |
10 | |||||
Наработка на отказ, ч, |
70000 | |||||
Примечания:
|
С дисплей снижении |
