Номер по Госреестру СИ: 94379-25
94379-25 Измерители иммитанса
(LCR-78200)
Назначение средства измерений:
Измерители иммитанса LCR-78200 (далее
измерители)
предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Внешний вид.
Измерители иммитанса
Рисунок № 1
Внешний вид.
Измерители иммитанса
Рисунок № 2
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196165
ID в реестре СИ - 1422729
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. 78201, LCR-78250A, LCR-78230, LCR-78205,
Производитель
Изготовитель - Good Will Instrument Co., Ltd.
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 10
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№85 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители иммитанса (LCR-78200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Good Will Instrument Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78918-20 07.08.2030 |
Анализаторы спектра, GSP-7818 Good Will Instrument Co., Ltd. (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
90670-23 07.12.2028 |
Источники-измерители, GSM7-20H10 Good Will Instrument Co., Ltd. (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
94379-25 17.01.2030 |
Измерители иммитанса, LCR-78200 Good Will Instrument Co., Ltd. (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители иммитанса (LCR-78200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Измерители иммитанса (LCR-78200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 7 руководства по эксплуатации «Выполнение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители иммитанса LCR-78200».
ПравообладательGood Will Instrument Co., Ltd., Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Изготовитель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданными уровнем и частотой через цепь, обладающую комплексным сопротивлением c реактивной составляющей, и последующим сравнением измеренного значения с опорным напряжением.
Тест-сигнал рабочей частоты подается от внутреннего генератора (источника) на исследуемое устройство, на котором измеряется напряжение. Ток, протекающий через объект, с помощью внутреннего преобразователя ток-напряжение преобразуется в напряжение. Измерение отношения этих двух напряжений дает полное сопротивление цепи. Встроенный микропроцессор на основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала рассчитывает электрические характеристики измеряемого объекта, далее значения параметров выводятся на цифровой дисплей или в виде графиков измеренных значений.
На передней панели измерителей находится высококонтрастный ЖК-дисплей, на котором одновременно может отражаться до четырех измеряемых параметров. Управление режимами работы, выбор регулируемых параметров осуществляется с передней панели функциональными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены четыре выходных/входных разъема. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем питания, интерфейсы RS-232, USB, LAN, GPIB, интерфейс и компонентов.
Измерители имеют десять модификации: LCR-78201,
для подключения кабеля коннектор сортировщика
LCR-78205, LCR-78210, LCR-78220, LCR-78230, LCR-78205A, LCR-78210A, LCR-78220A, LCR-78230A, LCR-78250A, которые отличаются верхней границей диапазона рабочих частот. Модели с индексом «А» дополнительно обеспечивают анализ компонентов с выбором эквивалентной схемы замещения (7 вариантов сочетания компонентов).
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют
пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

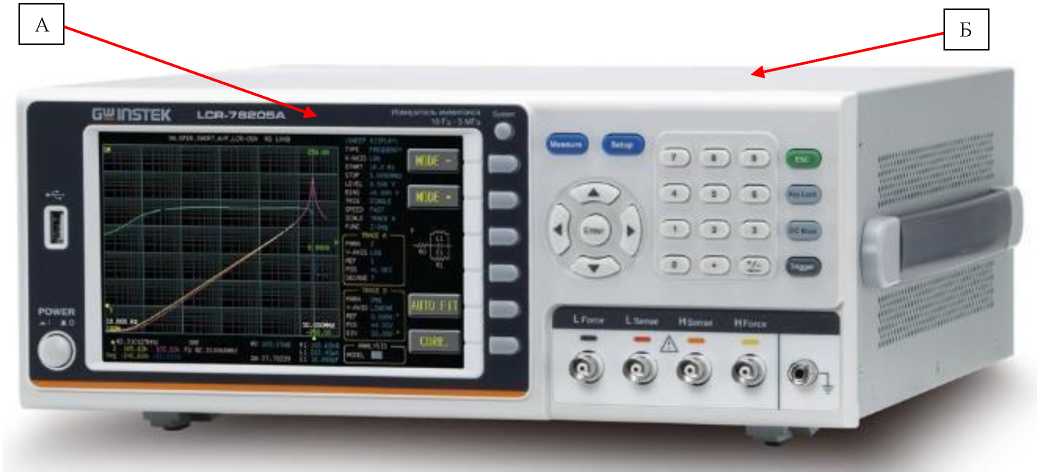

Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А) и знака поверки (Б)

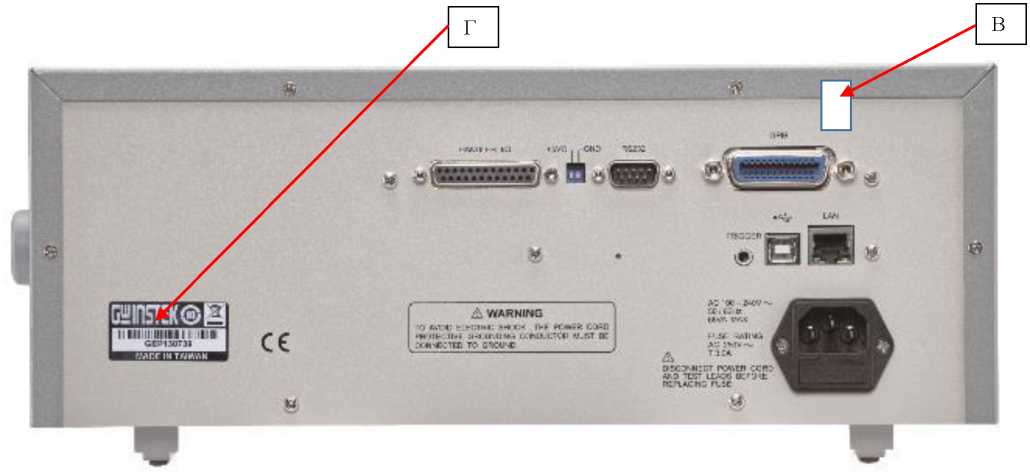

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Таблица 2 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот (рвых), Гц для модификаций: LCR-78201 |
от 10 до 1 •IO6 |
|
LCR-78205, LCR-78205A |
от 10 до 5 •IO6 |
|
LCR-78210, LCR-78210A |
от 10 до 1 •IO7 |
|
LCR-78220, LCR-78220A |
от 10 до 2^107 |
|
LCR-78230, LCR-78230A |
от 10 до 3 •Ю7 |
|
LCR-78250A |
от 10 до 5 •Ю7 |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
±(0,000007 •Рвых+0,01) |
|
Выходное сопротивление источника сигнала (Квых), Ом |
25, 100 |
|
Уровень тест-сигнала напряжения переменного тока, Вскз , от 10 Гц до 1 МГц включ. |
от O,O1 до 2 |
|
св. 1 МГц |
от 0,01 до 1 |
|
Пределы абсолютной погрешности установки уровня тестового сигнала напряжения переменного тока, В |
±(0,1-ивых+0,001) |
|
Уровень тест-сигнала напряжения постоянного тока, В |
от 0,01 до 1 |
|
Пределы абсолютной погрешности установки уровня тестового сигнала напряжения постоянного тока, В |
±0,01-ивых |
|
Диапазон установки уровня постоянного смещения Udc, В |
±12 |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В |
±(0,003 •|Udc|+0,002) |
|
Диапазон измерений: | |
|
сопротивление переменному току, сопротивление постоянному току, Ом |
от 1 •Ю-2 до 1^108 |
|
проводимость, См |
от 1^10-8 до 1^102 |
|
фазовый сдвиг, градус |
от -180 до +180 |
|
фазовый сдвиг, рад |
от -3,14159 до +3,14159 |
|
емкость, Ф |
от 5^10-14 до 1 |
|
индуктивность, Гн |
от 1^10-8 до 1^105 |
|
тангенса угла потерь |
от 1^10-5 до 1^104 |
|
добротность |
от 1^10-2 до 1^104 |
|
1 |
2 | |
|
Пределы допускаемой относительной погрешности измерений полного сопротивления переменному току, полной проводимости, % сопротивления постоянному току при Dx>10 или Qx<0,1, % |
^е = |
±(Л + Л^) |
|
Пределы допускаемой относительной погрешности измерений активного сопротивления переменному току, % последовательная схема замещения | ||
|
при Dx<0,1 или Qx>10 |
Dx | |
|
при 0,1<Dx<10 или 0,1<Qx<10 |
±^e^V(1 + D2)/D, | |
|
параллельная схема замещения: |
Ае | |
|
при Dx<0,1 или Qx>10 |
±- | |
|
Dx |
+ Ag/100 | |
|
• Vl + Dx | ||
|
при 0,1<Dx<10 или 0,1<Qx<10 |
± ® | |
|
Dx + Ag |
/100^^1 + 02 | |
|
Пределы допускаемой относительной погрешности измерений емкости, индуктивности, реактивного сопротивления и реактивной проводимости, % | ||
|
при Dx<0,1 |
±^е | |
|
при Dx>0,1 |
±Ае |
•V1 + D2 |
|
Пределы допускаемой относительной погрешности измерений активной проводимости, % | ||
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь | ||
|
при Dx<0,1 |
±-- “100 | |
|
при 0,1<Dx<1 |
1 + Dy- | |
|
±^е | ||
|
100 | ||
|
Пределы допускаемой абсолютной погрешности измерений добротности | ||
|
при Da^Qx<1, Dx <0,1 или Qx>10 |
1 |
/(1 + ®*'^*) |
|
100 1 |
V 100 J | |
|
при Da^Qx<1, Dx>0,1 или Qx<10 |
•^е • (1 + ^%) |
• Ле • (1 + Dx) |
|
100 |
100 | |
|
Пределы допускаемой абсолютной погрешности |
_1_ | |
|
измерений фазового сдвига, рад |
“100 | |
Продолжение таблицы 2
1
Примечания
нормальных «Медленно»,
отклонением

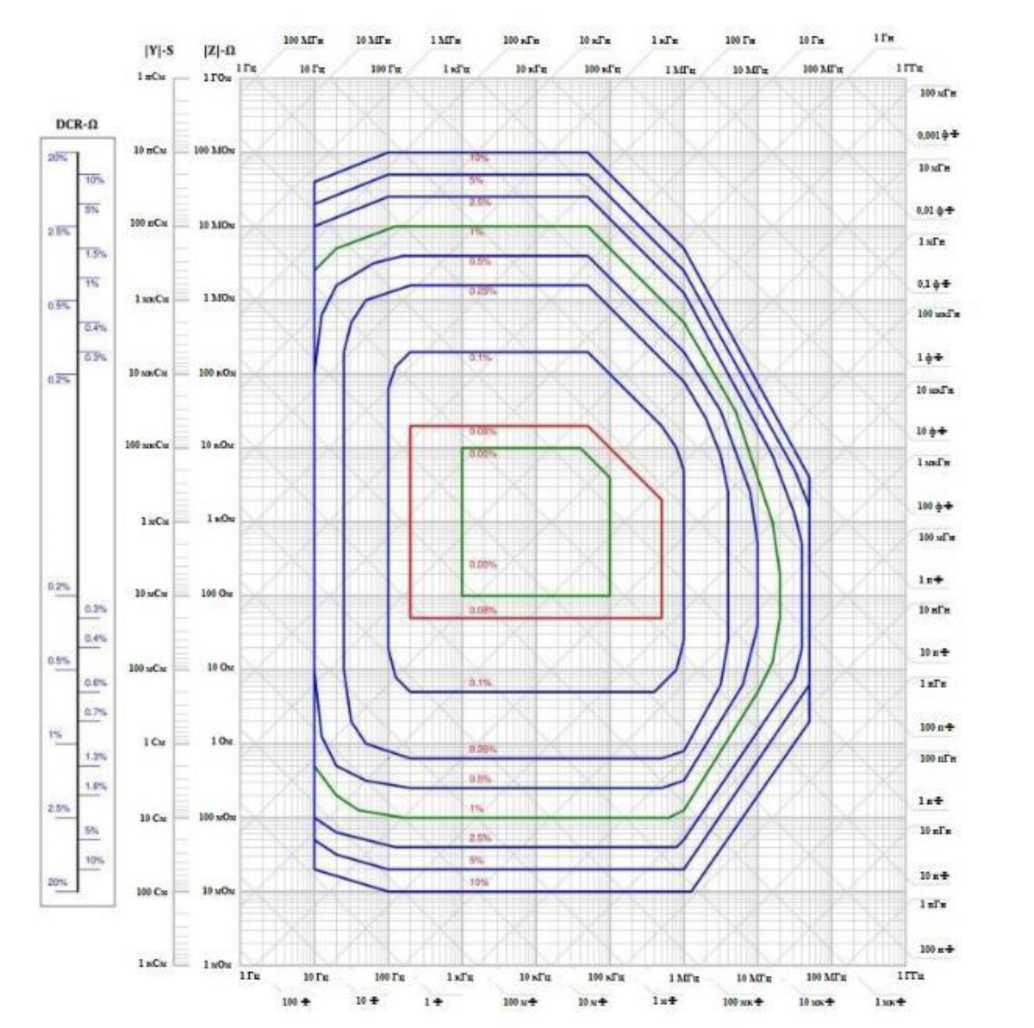

A - значение базовой относительной погрешности (рисунок 1) при условиях измерений: уровень тестового сигнала 0,5 В, скорость измерений использование тестовой площадки;
Ar - значение дополнительной относительной погрешности, вызванной от нормальных условий измерений и рассчитываемой по формуле:
= ±(Ль + + + + ^с) •
Ab - значение дополнительной относительной погрешности, обусловленной частотой тестового сигнала (таблица 3), %;
Az - значение дополнительной относительной погрешности, обусловленной значением измеряемого импеданса (таблица 4), %;
Av - значение дополнительной относительной погрешности, обусловленной уровнем тестового сигнала (таблица 5), %;
Ad - значение дополнительной относительной погрешности, обусловленной скоростью измерений (таблица 6), %;
Ас - значение дополнительной относительной погрешности, обусловленной длинной измерительных проводов (таблица 7);
Kt - температурный коэффициент (таблица 8);
Dx - измеренное значение диэлектрических потерь;
Qx - измеренное значение добротности;
Da - погрешность измерения диэлектрических потерь.
Таблица 3 - Дополнительная относительная погрешность, обусловленная частотой тестового сигнала Ab
|
Диапазоны значений частоты |
Значение дополнительной относительной |
|
испытательного сигнала |
погрешности, % |
|
от 10 до 200 Гц |
0,08+(200/F-1)^0,0222 |
|
от 200 Гц до 500 кГц включ. |
0,08 |
|
св. 500 кГц |
0,08+(Fм-0,5)•0,0472 |
|
Примечания | |
|
F - частота испытательного сигнала, Гц | |
|
Fм - частота испытательного сигнала, МГц | |
Таблица 4 - Дополнительная относительная погрешность, обусловленная значением измеряемого импеданса Az
|
Диапазоны измеряемого импеданса |
Диапазоны значений частоты тестового сигнала |
Значение коэффициента |
Значение дополнительной относительной погрешности Az, % | |
|
Кт |
Кр | |||
|
до 100 Ом включ. |
от 10 до 100 Гц |
1+(100/F-1)-0,112 |
- |
(100/Zx-1)-0,001-Km |
|
от 100 Гц до 1 МГц включ. |
1 |
- | ||
|
св. 1 МГц |
1+(Рм-1)-3 |
- | ||
|
св. 100 Ом |
от 10 до 100 Гц |
1+(100/F-1)-0,112 |
- |
(100/Zx-1)-0,00001- •Кт^Кр |
|
от 100 Гц до 50 кГц включ. |
1 |
- | ||
|
св. 50 кГц |
F/50000 |
- | ||
|
до 1 МГц включ. |
- |
1 | ||
|
св. 1 МГц |
- |
1+(Рм-1)-0,5 | ||
|
Диапазоны измеряемого импеданса |
Диапазоны значений частоты тестового сигнала |
Значение коэффициента |
Значение дополнительной относительной погрешности Az, % | |
|
Кт |
Кр | |||
|
Примечания F - частота тестового сигнала, Гц; Fm - частота тестового сигнала, МГц; Zx - измеренное значение импеданса, Ом. | ||||
Рисунок 1 - Значение базовой относительной погрешности (А)
Таблица 5 - Дополнительная относительная погрешность, обусловленная уровнем тестового сигнала Av
|
Уровень тест-сигнала, В |
Значение дополнительной относительной погрешности Av, % |
|
до 0,5 включ. |
(0,5/U-1)-0,25 |
|
св. 0,5 |
(U-0,5)2^0,45^(1+Fm/30) |
|
Примечания U - уровень тестового сигнала, В; Fm - частота тестового сигнала, МГц. | |
Таблица 6 - Дополнительная относительная погрешность, обусловленная скоростью
|
Скорость измерений |
Значение дополнительной относительной погрешности Ad, % |
|
«Медленно», «Медленно 2» |
0 |
|
«Средне» |
0,1 |
|
«Быстро» |
0,2 |
|
«Максимум» |
0,4 |
Таблица 7 - Дополнительная относительная погрешность, обусловленная длинной измерительных проводов Ас
|
Диапазоны частоты тестового сигнала |
Значение дополнительной относительной погрешности Ас,% | |||
|
Длина тестового кабеля, м | ||||
|
0 (тестовая площадка) |
0,75 |
1 |
2 | |
|
от 0 до 50 МГц включ. |
0 |
- |
- |
- |
|
от 0 до 20 МГц включ. |
- |
0,02+0,015^Fm |
- |
- |
|
от 0 до 10 МГц включ. |
- |
- |
0,02+0,02^Fm |
- |
|
от 0 до 5 МГц включ. |
- |
- |
- |
0,02+0,03^Fm |
Примечание
Fm - частота тестового сигнала, МГц
Таблица 8 - Температурный коэффициент Кт
|
Температура (°С) |
от 8 до 18 включ. |
св. 18 до 28 включ. |
св. 28 до 38 включ. |
|
Кт |
4 |
1+(Т-23)2^0,0139 |
4 |
|
Примечание | |||
|
Т - температура окружающей среды при измерении, °С | |||
Таблица 9 - Технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
346x145x335 |
|
Масса, кг, не более |
3,3 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
65 |
|
1 |
2 |
|
Нормальные условия измерений:
|
от +18 до +28 70 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от 0 до +40 85 от 84,0 до 106,7 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
