Номер по Госреестру СИ: 90670-23
90670-23 Источники-измерители
(GSM7-20H10)
Назначение средства измерений:
Источники-измерители GSM7-20H10 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянному току.
Внешний вид.
Источники-измерители
Рисунок № 1
Внешний вид.
Источники-измерители
Рисунок № 2
Внешний вид.
Источники-измерители
Рисунок № 3
Внешний вид.
Источники-измерители

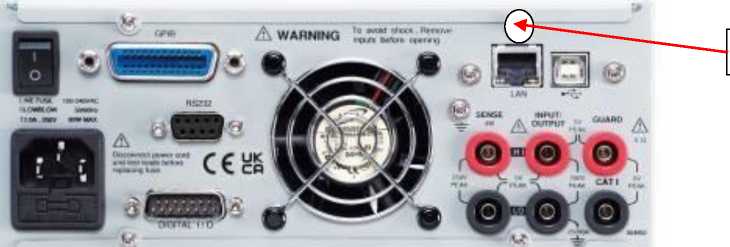

Рисунок № 4
Внешний вид.
Источники-измерители
Рисунок № 5
Программное обеспечение
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже 1.14 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 9 «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на источники-измерители GSM7-20H10.
ПравообладательGood Will Instrument Co., Ltd., Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Изготовитель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство поглощения тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. В режиме измерения электрического сопротивления на исследуемый объект подается испытательный ток и измеряется падение напряжения на объекте, при этом сила испытательного тока выбирается автоматически в зависимости от значения измеряемого сопротивления или задается пользователем. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. В первом и третьем квадрантах вольтамперной характеристики (ВАХ) прибор работает как источник, отдавая мощность в нагрузку. Во втором и четвертом квадрантах измеритель представляет собой электронную нагрузку, рассеивая внутри себя мощность от внешних источников электроэнергии. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим жидкокристаллическим дисплеем с максимальным разрешением 6’А разрядов.
Конструктивно источники выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.
На передней панели источников расположены: дисплей, кнопки управления, кнопка включения, порт USB. Управление режимами работы, выбор и регулировка параметров, включение и переключение между лицевой и задней панелями измерительных входов/выходов источников осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены измерительные разъемы и кнопки управления, функционал которых меняется в зависимости от выбора пунктов меню на экране.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, RS232), измерительные разъемы, разъем интерфейса GPIB (опция).
Источники выпускаются в одной модификации GSM7-20H10.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Заводской номер, идентифицирующий каждый экземпляр источников, состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки, размещаемой на нижней панели.
Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.
Сш 1П5ТЕК пвмт-еонл о

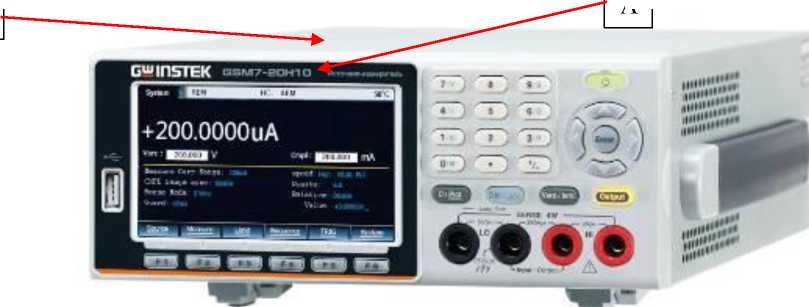

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)
В

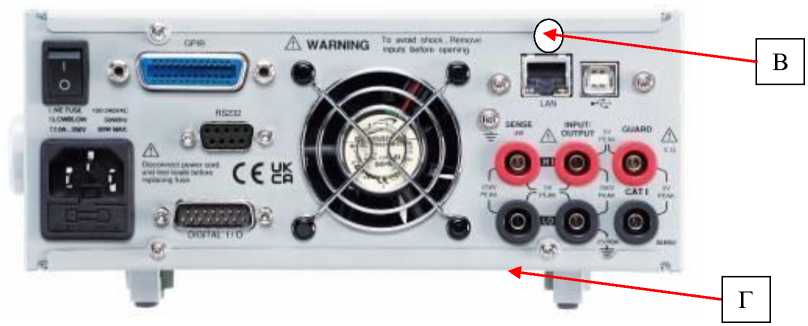

Рисунок 2 - Схема пломбировки от несанкционированного доступа (В) и место нанесения заводского номера (Г).
Таблица 2 - Метрологические характеристики 1)
Наименование характеристики |
Значение | |||
1 |
2 | |||
Пределы допускаемой основной абсолютной погрешности AIos воспроизведения силы постоянного тока, А 3) | ||||
Предел измерений |
Разрешение | |||
±1,00000 мкА ±10,0000 мкА ±100,000 мкА ±1,00000 мА ±10,0000 мА ±100,000 мА ±1,00000 А |
10 пА 100 пА 1 нА 10 нА 100 нА 1 мкА 10 мкА |
±(3,5^10-<|1 ±(3,3^10-< ±(з,1^10-< ±(з,4^10-< ±(4,5^10-< ±(б,6^10-< ±(2,7-10-3- |
os| Ios Ios Ios Ios Ios Ios |
+6 10-10) +2 10-9) +2 10-8) +2 10-7) +2 10-6) +2 10-5) +9 10-4) |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока, А/°С 2) |
±(0,15 •AIos) | |||
Пределы допускаемой основной абсолютной погрешности AIom измерения силы постоянного тока, А 3) |
±(2,9-10-4-|Iom|+3-10-10) ±(2,7-10-4-|Iom|+7-10-10) ±(2,5-10-4-|Iom|+6-10-9) ±(2,7-10-4-|Iom|+6-10-8) ±(3,5-10-4-|Iom|+6-10-7) ±(5,5-10-4-|Iom|+6-10-6) ±(2,2- 10-3-|Iom|+5,7-10-4) | |||
Предел измерений |
Разрешение | |||
±1,00000 мкА ±10,0000 мкА ±100,000 мкА ±1,00000 мА ±10,0000 мА ±100,000 мА ±1,00000 А |
10 пА 100 пА 1 нА 10 нА 100 нА 1 мкА 10 мкА | |||
Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока, А/°С 2) |
±(0,1 •AIom) | |||
Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В 3) | ||||
Предел измерений |
Разрешение | |||
±200, 000 мВ ±2,00000 В ±20,0000 В ±200,000 В |
1 мкВ 10 мкВ 100 мкВ 1 мВ |
±(2-10-4-|U ±(2-10-4-|U ±(2-10-4-Uo ±(2-10-4-Uo |
os|+6-10-4) os|+6-10-4) s+2,4-10-3) s+2,4-10-2) | |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/°С 2) |
±(0,15-AUos) | |||
Пределы допускаемой основной абсолютной погрешности AUom измерения напряжения постоянного тока, В 3) |
±(1,2-10-4-Uom|+3-10-4) ±(1,2-10-4-Uom|+3-10-4) ±(1,5-10-4-Uom|+1,5-10-3) ±(1,5- 10-4-Uom|+1 -10-2) | |||
Предел измерений |
Разрешение | |||
±200, 000 мВ ±2,00000 В ±20,0000 В ±200,000 В |
1 мкВ 10 мкВ 100 мкВ 1 мВ |
Продолжение таблицы 2
1 |
2 | ||
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, В/°С 2) |
±(0,15-AUom) | ||
Пределы допускаемой основной абсолютной погрешности AR измерения сопротивления постоянному току, Ом 3) |
±(3si+3mu) 6) ±(1-10’3-R+3-10’3) ±(8-10’4-R+3-10’2) ±(740-^R+0,3) ±(6-10’4-R+3) ±(740-^R+30) ±(1,1-10’3-R+300) ±(1,1-10’3-R+1 103) ±(6,6-10’3-R+1-104 | ||
Предел измерений |
Разрешение |
Сила испытательного тока 4) | |
2,00000 Ом 5) 20,0000 Ом 200,000 Ом 2,00000 кОм 20,0000 кОм 200,000 кОм 2,00000 МОм 20,0000 МОм 200,000 МОм |
10 мкОм 100 мкОм 1 мОм 10 мОм 100 мОм 1 Ом 10 Ом 100 Ом 1 кОм |
100 мА 10 мА 1 мА 100 мкА 10 мкА 5 мкА 0,5 мкА 100 нА | |
Пределы допускаемой дополнительной абсолютной погрешности измерения сопротивления постоянному току, Ом/°С 2) |
±(0,15 •AR) | ||
Примечания:
Для скорости 0,LPLC дополнительная погрешность составляет 0,005 % от установленного предела (кроме пределов 200 мВ и 1 А, для которых дополнительная погрешность составляет 0,05 %). Для скорости 0,01 PLC дополнительная погрешность составляет 0,05 % от установленного предела (кроме пределов 200 мВ и 1 А, для которых дополнительная погрешность составляет 0,5 %); NTLC - число периодов колебаний тока в сети питания.
Iom - значение измеряемой силы тока, А; Ios - значение воспроизводимой силы тока, А; Uom - значение измеряемого напряжения, В; Uos - значение воспроизводимого напряжения, В; R - значение измеряемого сопротивления, Ом. |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Масса, кг, не более |
4,8 |
Габаритные размеры, мм (ширинахвысотахглубина) |
214x86x357 |
Напряжение сети питания, В - при частоте 50/60 Гц |
от 100 до 240 |
Потребляемая мощность, Вт, не более |
80 |
Нормальные условия применения:
|
от +18 до +23 80 |
Рабочие условия применения:
|
от 0 до +40 85 |
