Сведения о средстве измерений: 94335-25 Датчики уровня топлива

Номер по Госреестру СИ: 94335-25
94335-25 Датчики уровня топлива
(Mielta Fantom)

Назначение средства измерений:
Датчики уровня топлива Mielta Fantom (далее - датчики уровня) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.

сертификация программного обеспечения
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики уровня топлива
Рисунок № 1
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики уровня топлива
Рисунок № 2
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики уровня топлива
Рисунок № 3

Общие сведения

Дата публикации - 16.01.2025
Срок свидетельства - 14.01.2030
Номер записи - 196122
ID в реестре СИ - 1422538
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-производственное объединение "МИЭЛТА ТЕХНОЛОГИИ" (ООО НПО "МИЭЛТА ТЕХНОЛОГИИ")
Страна - РОССИЯ
Населенный пункт - г. Тамбов
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№51 от 2025.01.14 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Датчики уровня топлива (Mielta Fantom)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-производственное объединение "МИЭЛТА ТЕХНОЛОГИИ" (ООО НПО "МИЭЛТА ТЕХНОЛОГИИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94335-25
14.01.2030
Датчики уровня топлива, Mielta Fantom
Общество с ограниченной ответственностью Научно-производственное объединение "МИЭЛТА ТЕХНОЛОГИИ" (ООО НПО "МИЭЛТА ТЕХНОЛОГИИ") (РОССИЯ г. Тамбов)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм

Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.

В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики уровня топлива (Mielta Fantom)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики уровня топлива (Mielta Fantom)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Датчики уровня содержат встроенное программное обеспечение (далее - встроенное ПО) и энергонезависимую память для хранения данных заводских и пользовательских настроек (нижний уровень). Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. Встроенное ПО защищено шифрованием.

Метрологические характеристики датчиков уровня нормированы с учетом влияния встроенного ПО.

Датчики уровня поддерживают работу с автономным программным обеспечением «Mielta Device Manager» (Mielta DM) (далее - внешнее ПО) предназначенным для настройки датчиков уровня и отображения результатов измерений (верхний уровень).

устройство (верхний уровень), и не является метрологически

Внешнее ПО, устанавливаемое на мобильное предназначено для настройки и отображения данных значимым.

встроенного ПО, посредством

Датчики уровня обеспечивают идентификацию индикации номера версии на экране подключенного мобильного устройства.

Идентификационные данные средства измерений приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

-

Mielta DM

Номер версии (идентификационный номер ПО), не ниже

1.4.Х*

5.X*

* - символы X - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус датчика уровня методом термопечати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1. «Описание устройства» руководства по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 26.51.52-002-24591000-2021 Беспроводные датчики уровня топлива. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное объединение «МИЭЛТА ТЕХНОЛОГИИ» (ООО НПО «МИЭЛТА ТЕХНОЛОГИИ»)

ИНН 6829104450

Юридический адрес: 392030, Тамбовская обл., г. Тамбов, Урожайная ул., д. 2 л, помещ. 15

Телефон: + 7 (962) 233-63-83

Web-caйт: https://mieltatech.com/

Изготовитель

Общество с ограниченной ответственностью Научно-производственное объединение «МИЭЛТА ТЕХНОЛОГИИ» (ООО НПО «МИЭЛТА ТЕХНОЛОГИИ»)
ИНН 6829104450
Юридический адрес: 392030, Тамбовская обл., г. Тамбов, Урожайная ул., д. 2 л, помещ. 15
Адрес(а) деятельности: 392030, Тамбовская обл., г. Тамбов, ул. Монтажников, д. 1 Телефон: + 7 (962) 233-63-83
Web-сайт: https://mieltatech.com/

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-caйт: http://www.vniims.ru

Правообладатель

Общество с ограниченной ответственностью Научно-производственное объединение «МИЭЛТА ТЕХНОЛОГИИ» (ООО НПО «МИЭЛТА ТЕХНОЛОГИИ»)
ИНН 6829104450
Юридический адрес: 392030, Тамбовская обл., г. Тамбов, Урожайная ул., д. 2 л, помещ. 15
Телефон: + 7 (962) 233-63-83
Web-caйт: https://mieltatech.com/

Принцип действия датчиков уровня основан на преобразовании электрической емкости чувствительного элемента (емкостного сенсора), изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу Bluetooth Low Energy (BLE).

Датчики уровня изготавливаются с использованием технологий металлообработки, порошковой покраски, литья пластика под давлением и имеют неразборный конструктив.

Датчики уровня состоят из чувствительного элемента (емкостного сенсора) и герметичного прочного пластикового корпуса, разделенного на отдельные ячейки для электронного блока и элемента питания. Ячейка корпуса с электронным блоком герметизируется методом заливки компаундом. Ячейка корпуса с элементом питания герметизируется методом заливки силиконом, при этом к элементу питания сохраняется доступ для возможности его замены.

Датчики уровня не имеют проводных соединений.

Датчики уровня имеют интегральный радиопередатчик Bluetooth Low Energy (BLE) и встроенную высокопроизводительную антенну для передачи результатов измерений уровня на подключенные мобильные устройства

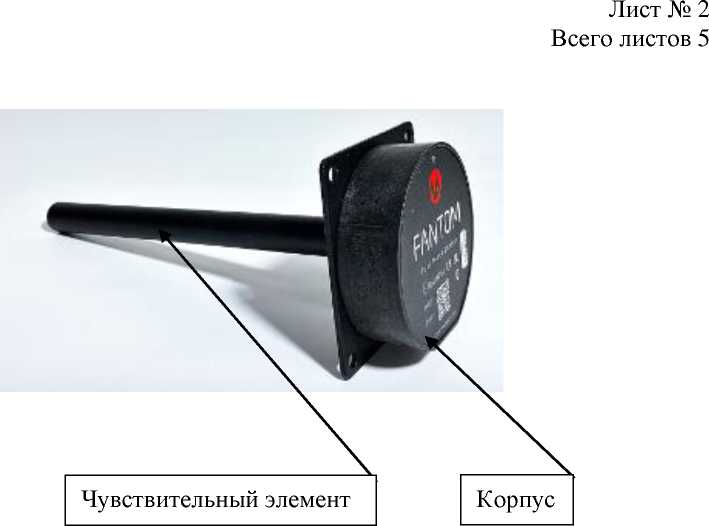

Общий вид датчиков уровня представлен на рисунке 1.

Внешний вид. Датчики уровня топлива (Mielta Fantom), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков уровня топлива Mielta Fantom

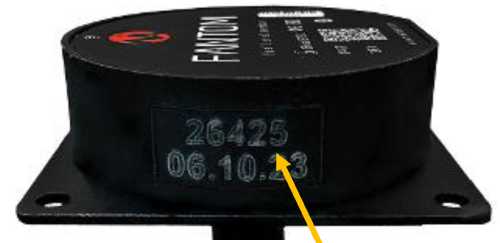

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на боковую часть корпуса датчиков.

Нанесение знака поверки на датчики уровня не предусмотрено.

Внешний вид. Датчики уровня топлива (Mielta Fantom), http://oei-analitika.ru
Внешний вид. Датчики уровня топлива (Mielta Fantom), http://oei-analitika.ru

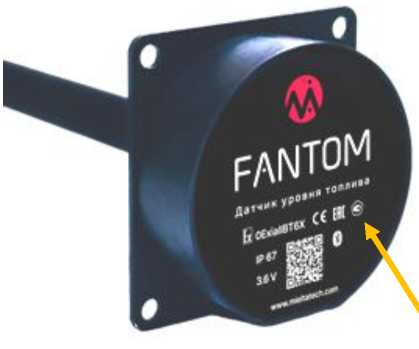

Место нанесения знака об утверждении типа

Место нанесения заводского номера

Рисунок 2 - Места нанесения знака об утверждении типа и заводского номера


Таблица 5 -

Наименование

Обозначение

Количество

Датчик уровня топлива

Mielta Fantom

1 шт.

Комплект монтажных элементов*

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.**

* - в соответствии с заказом

** - допускается поставка в количестве 1 экземпляра на партию


Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений в зависимости от длины чувствительного элемента, мм

от 0 до 3000

Длина чувствительного элемента, мм

от 150 до 3000

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня, %

±1,0

Пределы допускаемой дополнительной приведенной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий измерений в диапазоне от минус 40 до плюс 80 °С на каждые 10 °С, %

±0,2

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - температура измеряемой среды, °С

от +15 до +25

от +15 до +25

Таблица 3 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

Номинальное напряжение элемента питания, В

3,6

Ток потребления, мА, не более

15

Потребляемая мощность, мВт, не более

50

Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты

0Ex ia IIB T6 X

Габаритные размеры, мм, не более

- длина

80

- ширина

80

- высота

25 + L

Масса, кг, не более

0,25+0,0006^L

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +80

- относительная влажность, %, не более

от 45 до 90

- атмосферное давление, кПа

от 84 до 106,7

L - длина чувствительного элемента, мм

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, лет, не менее

7 лет
