Номер по Госреестру СИ: 94332-25
94332-25 Детекторы-сигнализаторы температуры
(GXFB-1/I-B)
Назначение средства измерений:
Детекторы-сигнализаторы температуры GXFB-1/I-B (далее по тексту - детекторы или приборы) предназначены для непрерывного контроля превышения установленного значения температуры воздуха во взрывоопасных средах.
Внешний вид.
Детекторы-сигнализаторы температуры
Рисунок № 1
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства - 14.01.2030
Номер записи - 196119
ID в реестре СИ - 1422535
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Harbin Guanghan Gas Turbine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2025.01.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Детекторы-сигнализаторы температуры (GXFB-1/I-B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Детекторы-сигнализаторы температуры (GXFB-1/I-B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Детекторы-сигнализаторы температуры (GXFB-1/I-B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя на Детекторы-сигнализаторы температуры GXFB-1/I-B.
ПравообладательHarbin Guanghan Gas Turbine Co., Ltd., Китай
Адрес: NO. 31, HONGHU ROAD, DAOLI DISTRICT, HARBIN E-mail: lh@ghturbine.com
Web-сайт: www.ghturbine.com
Изготовитель
Harbin Guanghan Gas Turbine Co., Ltd., КитайАдрес: NO. 31, HONGHU ROAD, DAOLI DISTRICT, HARBIN
E-mail: lh@ghturbine.com
Web-сайт: www.ghturbine.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Harbin Guanghan Gas Turbine Co., Ltd., КитайАдрес: NO. 31, HONGHU ROAD, DAOLI DISTRICT, HARBIN E-mail: lh@ghturbine.com
Web-сайт: www.ghturbine.com
Принцип работы детекторов состоит в следующем: при достижении установленного значения температуры окружающей среды в термочувствительном элементе (ТЧЭ) происходит замыкание нормально разомкнутого контакта и формируется сигнал, который передается на панель пожарной сигнализации.
В ТЧЭ используется принцип разницы коэффициентов теплового расширения двух биметаллических стержней. При допускаемой температуре внутри помещения между биметаллическими стержнями имеется зазор, и при повышении температуры до установленного значения, из-за различной величины растяжения биметаллических стержней имеющийся зазор закрывается и происходит замыкание нормально разомкнутого контакта.
Конструктивно детекторы состоят из корпуса сложной формы с резьбовой крышкой и с подсоединенным к нему ТЧЭ в защитной трубке. На боковой части корпуса размещены вводы/выводы кабельных линий для подключения к панели пожарной сигнализации и винтовое соединение для подключения кабеля заземления. Внутри корпуса размещены: клеммная колодка для подключения сигнальных кабелей (в т.ч. и напряжения питания) и клемма для внешнего заземления. Корпус детектора изготавливается из нержавеющей стали, а защитная трубка ТЧЭ - из хром-никелевого сплава.
Монтаж детекторов может осуществляться как на вертикальную, так и на горизонтальную поверхность при помощи специальных отверстий на корпусе прибора. При необходимости, к одной панели пожарной сигнализации можно подключить последовательно несколько детекторов.

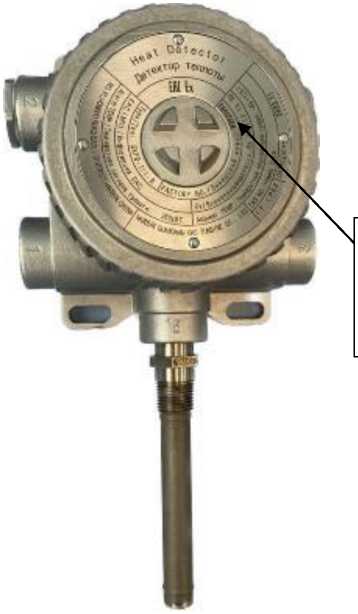

Общий вид детекторов с указанием места нанесения заводского номера представлен на рисунке 1.
место нанесения заводского номера
Рисунок 1 - Общий вид детекторов с указанием места нанесения заводского номера
Пломбирование приборов не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и букв английского алфавита, указан на маркировочной табличке, прикрепленной на крышку корпуса прибора. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики детекторов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Установленное номинальное пороговое значение температуры срабатывания сигнализации, °С |
+260 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, °C |
±8 |
|
Параметры электрического питания (номинальные значения):
|
220 50 24 1 2 |
|
Тип реле |
нормально разомкнутый контакт |
|
Габаритные размеры, мм, не более |
330x220x120 |
|
Масса детектора, кг, не более |
5,5 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от -40 до +125 от -40 до +300 95 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1Ex db ПС T4 Gb Х |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
10 |
Комплектность средства измерений
Таблица 2 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Детектор-сигнализатор температуры GXFB-1/I-B |
GXFB-1/I-B |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
