Номер по Госреестру СИ: 94330-25
94330-25 Комплексы измерительные уровня шума с фото - видеофиксацией
("Эфир")
Назначение средства измерений:
Комплексы измерительные уровня шума с фото - видеофиксацией «Эфир» (далее - комплексы) предназначены для направленного измерения уровня шума, значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплекса в плане.
Внешний вид.
Комплексы измерительные уровня шума с фото - видеофиксацией
Рисунок № 1
Внешний вид.
Комплексы измерительные уровня шума с фото - видеофиксацией
Рисунок № 2
Общие сведения
Дата публикации - 15.01.2025
Срок свидетельства - 14.01.2030
Номер записи - 196117
ID в реестре СИ - 1422533
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИТБ СОФТ" (ООО "ИТБ СОФТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 1
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплексы измерительные уровня шума с фото - видеофиксацией ("Эфир")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИТБ СОФТ" (ООО "ИТБ СОФТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94330-25 14.01.2030 |
Комплексы измерительные уровня шума с фото - видеофиксацией, "Эфир" Общество с ограниченной ответственностью "ИТБ СОФТ" (ООО "ИТБ СОФТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Комплексы измерительные уровня шума с фото - видеофиксацией ("Эфир")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 0 |
Стоимость поверки Комплексы измерительные уровня шума с фото - видеофиксацией ("Эфир")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Функционирование комплексов осуществляется под управлением программного обеспечения (далее ПО) - «Программа для ЭВМ «Эфир».
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа для ЭВМ «Эфир» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится способом лазерной гравировки на маркировочную табличку, расположенную на тыльной панели комплексов, а также титульные листы руководства по эксплуатации и формуляр.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпринцип работы комплекса» документа шума
и
РЭ «Комплексы измерительные уровня
изложены в разделе 5 «Устройство 438150.001.45501509.2021 с фото- видеофиксацией «Эфир». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 438150.001.45501509.2021 «Комплексы измерительные уровня с фото- видеофиксацией «Эфир». Технические условия».
шума
Общество с ограниченной ответственностью «ИТБ СОФТ» (ООО «ИТБ СОФТ») ИНН 7730259030
Юридический адрес: 123557, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ПРЕСНЕНСКИЙ, ПЕР НОВОПРЕСНЕНСКИЙ, Д. 3, ЭТ./КОМ. 2/7
Изготовитель
Общество с ограниченной ответственностью «ИТБ СОФТ» (ООО «ИТБ СОФТ») ИНН 7730259030Юридический адрес: 123557, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ПРЕСНЕНСКИЙ, ПЕР НОВОПРЕСНЕНСКИЙ, Д. 3, ЭТ./КОМ. 2/7
Адрес места осуществления деятельности: 121096, г. Москва, ул. Василисы
Кожиной, д.1, эт. 6, помещ. I, ком. 67А, оф. 1
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико - технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия комплексов при измерении уровня шума основан на параллельном приеме и обработке информации, получаемой от микрофонов и видеомодуля, входящих в состав комплексов. На основе анализа фазового (временного) сдвига по пикам уровней в данном скользящем окне, при известном расстоянии между микрофонами, определяется вектор направления на источник шума. В каждый момент времени в скользящем окне определяется один пиковый для заданного окна вектор направления на источник шума. Комплексы используют алгоритмы фазоразностного, частотно-зависимого фазоразностного определения источников шума или их комбинацию.
Принцип действия комплексов при измерении значений текущего времени и определения координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Конструктивно комплексы выполнены в форм-факторе моноблока, включающем в себя:
-
- вычислительный модуль со встроенным ПО;
-
- видео модуль;
-
- модуль измерения шума;
-
- модули связи, коммутации, питания, климат контроля, ночной подсветки;
-
- энергонезависимый носитель данных;
-
- ГНСС приемник (антенна ГЛОНАСС/GPS);
-
- внешние интерфейсы.
Комплексы применяются при стационарном размещении.
Общий вид комплексов, и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

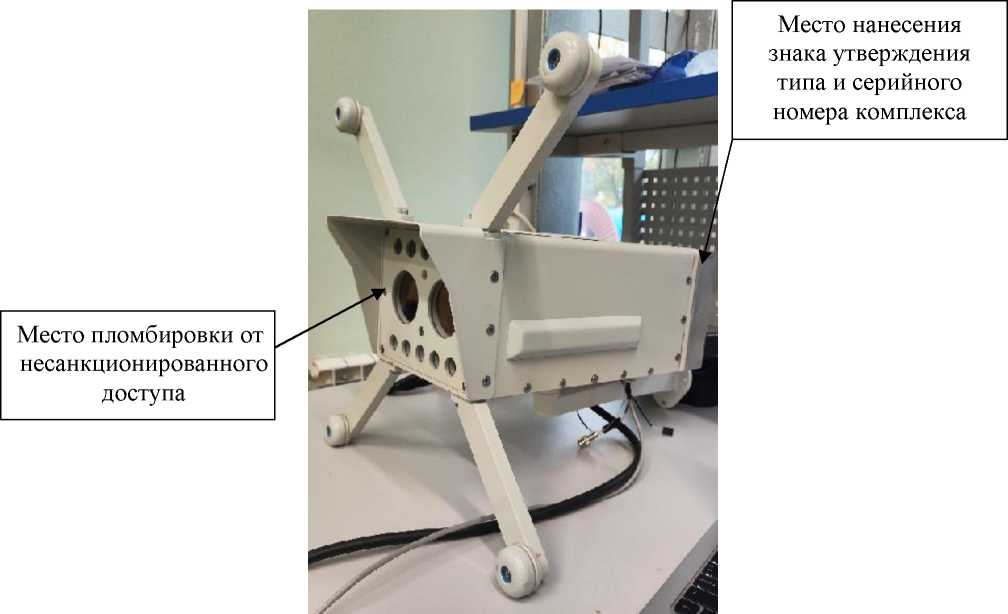

Рисунок 1 - Общий вид комплексов, место нанесения знака утверждения типа и серийного номера комплекса, место пломбировки от несанкционированного доступа
Серийный номер наносится способом лазерной гравировки на маркировочную табличку, расположенную на тыльной панели комплексов. Формат нанесения серийного номера цифровой. Пример маркировки комплексов представлен на рисунке 2.
Комплекс измерительный уровня шума с фото - видеофиксацией «ЭФИР» Сделано в России сер. № 1424120037075
Дата выпуска: ООО «ИТБ СОФТ»
Рисунок 2 - Пример маркировки комплексов
Знак поверки на комплексы не наносится.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот при измерениях уровня звука, Гц |
от 100 до 10000 |
|
Диапазон измерений уровня звука с частотной коррекцией А, дБ (исх. 2^10-5 Па) |
от 60 до 120 |
|
Пределы допускаемой основной относительной погрешности измерений уровня звука, дБ |
±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ |
±1,5 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), с |
±1 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат комплексов в плане, м* |
±5 |
|
где * - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при PDOP < 3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры комплексов (без кронштейнов крепления), мм, не более: | |
|
- длина |
500 |
|
- ширина |
480 |
|
- высота |
480 |
|
Масса комплексов (без кронштейнов крепления), кг, не более |
12 |
|
Потребляемая мощность, В-А, не более |
100 |
|
Нормальные условия применения: - температура, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура, °С |
от - 45 до +45 |
|
- относительная влажность, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Степень защиты от внешних факторов по ГОСТ 14254-2015 |
IP64 |
