Номер по Госреестру СИ: 94326-25
94326-25 Датчики силоизмерительные тензорезисторные
(BBA-SS)
Назначение средства измерений:
Датчики силоизмерительный тензорезисторные BBA-SS (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при одноопорном изгибе.
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 2
Общие сведения
Дата публикации - 15.01.2025
Срок свидетельства - 14.01.2030
Номер записи - 196113
ID в реестре СИ - 1422529
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BBA-SS,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТОКВЕС" (ООО "ТОКВЕС")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Датчики силоизмерительные тензорезисторные (BBA-SS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТОКВЕС" (ООО "ТОКВЕС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88376-23 |
Датчик силоизмерительный тензорезисторный, BBA-SS Общество с ограниченной ответственностью "ТОКВЕС" (ООО "ТОКВЕС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94326-25 14.01.2030 |
Датчики силоизмерительные тензорезисторные, BBA-SS Общество с ограниченной ответственностью "ТОКВЕС" (ООО "ТОКВЕС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Кто поверяет Датчики силоизмерительные тензорезисторные (BBA-SS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчики силоизмерительные тензорезисторные (BBA-SS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Подготовка к работе и порядок работы» паспорта на датчик.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
ПравообладательОбщество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС»)
ИНН 6672261244
Юридический адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а
Телефон: +7 (343) 311-55-00
E-mail: info@tokves.ru
Web-сайт: https://tokves.ru
Изготовитель
Общество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС») ИНН 6672261244Адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а
Телефон: +7 (343) 311-55-00
E-mail: info@tokves.ru
Web-сайт: https://tokves.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263
Тел.: +7 (926)757-74-69
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС»)ИНН 6672261244
Юридический адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а
Телефон: +7 (343) 311-55-00
E-mail: info@tokves.ru
Web-сайт: https://tokves.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчиков, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики представляют из себя «балку» из нержавеющей стали и состоят из упругого элемента, защитного корпуса прямоугольной формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены кожухом в виде сильфона.
Электрическое подсоединение к внешним измерительным усилителям осуществляется по четырёхпроводной схеме.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, нанесён методом лазерной гравировки на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчиков является неразборной.
Общий вид датчиков с указанием места нанесения заводского номер приведён на рисунке 1. Общий вид маркировочной таблички приведён на рисунке 2.
Лист № 2

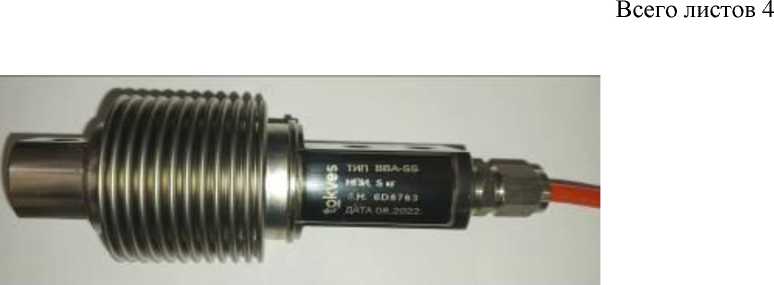

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных BBA-SS
Место нанесения заводского номера

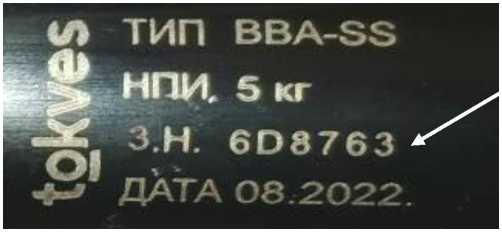

Рисунок 2 - Общий вид маркировочной таблички
Маркировочная табличка содержит следующую информацию:
-
- логотип изготовителя;
-
- модель (тип) датчика;
-
- номинальное усилие в килограммах;
-
- дата изготовления (месяц и год);
-
- заводской номер.
Нанесение знака поверки на датчики не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное усилие, Fном, Н |
50 |
|
Выходной сигнал при Fном, мВ/В |
от 2,037 до 2,043 |
|
Нижний предел измерений, % от Fном |
2 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 |
|
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (Ь), % |
0,4 |
|
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b'), % |
0,2 |
|
Предельные значения составляющей погрешности, связанной с интерполяцией (fc), % |
±0,2 |
|
Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % |
±0,1 |
|
Предельное значение составляющей погрешности, связанной с гистерезисом (v), % |
0,5 |
|
Предельное значения составляющей погрешности, связанной с ползучестью (с), % |
0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предельно допустимое усилие, % от Fном |
120 |
|
Усилие разрушения, % от Fном, не менее |
150 |
|
Входное сопротивление, Ом |
от 380 до 420 |
|
Выходное сопротивление, Ом |
от 350 до 354 |
|
Сопротивление изоляции, МОм, не менее |
5000 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 5 до 12 |
|
Габаритные размеры (ДиаметрхВысота), мм, не более |
45x120 |
|
Масса, кг, не более |
0,35 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
2000 |
