Сведения о средстве измерений: 94277-24 Амперметры цифровые

Номер по Госреестру СИ: 94277-24
94277-24 Амперметры цифровые
(AD)

Назначение средства измерений:
Амперметры цифровые AD (далее - амперметры) предназначены для измерений силы переменного тока в однофазных и трехфазных электрических цепях.

сертификация программного обеспечения
Внешний вид. Амперметры цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Амперметры цифровые
Рисунок № 1
Внешний вид. Амперметры цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Амперметры цифровые
Рисунок № 2
Внешний вид. Амперметры цифровые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Амперметры цифровые
Рисунок № 3
Внешний вид. Амперметры цифровые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Амперметры цифровые
Рисунок № 4
Внешний вид. Амперметры цифровые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Амперметры цифровые
Рисунок № 5
Внешний вид. Амперметры цифровые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Амперметры цифровые
Рисунок № 6

Общие сведения

Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196073
ID в реестре СИ - 1422328
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод.AD-961, мод.AD-721, AD-G33, AD-963s, AD-963, AD-961s, AD-961, AD-723s, AD-723, AD-721s, AD-721,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.

В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.

В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9195
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3816
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Амперметры цифровые (AD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73622-18
20.12.2029
Трансформаторы тока измерительные разъемные, ТТЕ-Р
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
8 лет
73808-19
22.01.2029
Трансформаторы тока измерительные, ТТЕ и ТТЕ-А 0,66 кВ
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
8 лет
74023-19
15.02.2029
Амперметры и вольтметры цифровые , AD и VD
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
6 лет
74022-19
15.02.2029
Амперметры и вольтметры аналоговые, АМА и VMA
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
2 года
79514-20
06.11.2025
Счетчики электрической энергии статические трехфазные, SКАТ 3
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2
93458-24
14.10.2029
Преобразователи давления, PRT-1
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
3 года
94277-24
27.12.2029
Амперметры цифровые, AD
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
4 года
94316-25
13.01.2030
Вольтметры цифровые, VD
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
4 года
94919-25
17.03.2030
Контроллеры программируемые модульные, PRO-Logic
Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва)
ОТ
МП
3 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Амперметры цифровые (AD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • AD-723
  • AD-963
  • AD-721
  • 1430 1430 0 0 1430 1430 0
    ООО "НИЦ "ЭНЕРГО"
    (RA.RU.314019)
  • AD-723
  • AD-721
  • AD-961
  • AD-723s
  • AD-961s
  • AD-963s
  • AD-G33
  • 3714 8 3714 0 0 1913 1913 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "НЕЗАВИСИМАЯ СЕРТИФИКАЦИЯ СИСТЕМ МЕНЕДЖМЕНТА КАЧЕСТВА"(ООО "НЕЗАВИСИМАЯ СЕРТИФИКАЦИЯ СМК")
  • AD-723
  • AD-723s
  • AD-963s
  • AD-721s
  • AD-961s
  • AD-961
  • AD-963
  • AD-721
  • 1515 1515 0 0 1515 1515 0
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • AD-G33
  • 4 1 3 0 4 1 3
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • мод.AD-721
  • 2 0 2 0 0 0 0
    АО "КМПО"
    (RA.RU.311548)
  • AD-723
  • 3 0 3 0 0 0 0
    ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
    (RA.RU.311391)
    РСТ
  • мод.AD-961
  • 1 0 1 0 1 0 1
    ООО "РАВНОВЕСИЕ"
    (RA.RU.312660)
  • AD-961
  • AD-721
  • AD-963
  • AD-723
  • 2526 2526 0 0 2526 2526 0

    Стоимость поверки Амперметры цифровые (AD)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Амперметры имеют встроенное программное обеспечение (далее - ПО).

    Конструкция амперметров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

    Встроенное ПО является метрологически значимым. Метрологически значимое встроенное ПО загружается в микропроцессор амперметра на производстве. Возможность доступа к встроенному ПО через внешние интерфейсы отсутствует.

    Метрологические характеристики амперметров нормированы с учетом влияния встроенного ПО.

    Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные встроенного ПО амперметров приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    MeterConfigDA 103.07

    Номер версии (идентификационный номер ПО)

    1.114.AMFsP.003-07.ver 6

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на лицевую сторону амперметра любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в п. 10.2 паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

    ТУ 265143-014-52681400-2018 «Амперметры цифровые AD. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»)

    ИНН 7721403552

    Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5

    Изготовитель

    Общество с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»)
    ИНН 7721403552
    Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
    Адрес места осуществления деятельности: 142438, Московская обл., Ногинский р-н, сп. Буньковское, п. Затишье, тер. «Технопарк Успенский», д. 6

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

    Правообладатель

    Общество с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»)
    ИНН 7721403552
    Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5

    Принцип действия амперметров основан на аналого-цифровом преобразовании мгновенных значений силы переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения силы переменного тока соответствуют среднеквадратическим значениям.

    Конструктивно амперметры выполнены в пластиковых корпусах с расположением клеммы и клеммы питания расположены выпускаются под торговым знаком EKF. могут быть предназначены для монтажа квадратного сечения) или для крепления

    дисплея на лицевой стороне, измерительные на задней стороне амперметров. Амперметры Амперметры в зависимости от модификации на лицевую панель щита (при наличии окна на DIN-рейку. Амперметры используются в закрытых помещениях, в электрощитовом

    оборудовании, на промышленных предприятиях, в общественных и жилых зданиях и сооружениях. Амперметры предназначены для непосредственного или трансформаторного включения.

    Амперметры неремонтопригодны, так как имеют неразборный корпус.

    Амперметры изготавливаются в модификациях, отличающихся метрологическими и техническими характеристиками.

    Структура обозначения модификаций амперметров представлена на рисунке 1. Заводской номер наносится на маркировочную наклейку, расположенную на задней или боковой стороне амперметров, типографским методом в виде буквенно-цифрового кода.

    Общий вид амперметров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2, 3. Нанесение знака поверки на амперметры не предусмотрено. Пломбирование мест настройки (регулировки) амперметров не предусмотрено.

    Х1  Х2_-

    Хз  Х4 Х5

    s - компактный корпус (глубина 65 мм); не указывается для обычного корпуса. количество фаз:

    1 - однофазный;

    3 - трехфазный._____________________

    размер лицевой панели:

    72 - 72x72 мм;

    96 - 96x96 мм.

    или способ крепления:

    G3 - крепление на DIN-рейку 35 мм. тип отображения величин:

    D - цифровой.______________________

    тип прибора:

    А - амперметр.

    Внешний вид. Амперметры цифровые (AD), http://oei-analitika.ru

    Место нанесения знака утверждения типа

    а) модификации AD-721, AD-961, AD-721s, AD-961s

    Рисунок 1 - Структура обозначения модификаций амперметров

    Внешний вид. Амперметры цифровые (AD), http://oei-analitika.ru

    б) модификации AD-723, AD-963, AD-723s, AD-963s

    Внешний вид. Амперметры цифровые (AD), http://oei-analitika.ru

    в) модификация AD-G31

    Место нанесения

    знака утверждения типа

    Внешний вид. Амперметры цифровые (AD), http://oei-analitika.ru

    г) модификация AD-G33

    Рисунок 2 - Общий вид амперметров с указанием мест нанесения знака утверждения типа

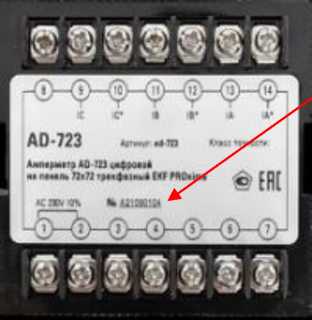

    Место нанесения знака заводского номера

    Внешний вид. Амперметры цифровые (AD), http://oei-analitika.ru
    Внешний вид. Амперметры цифровые (AD), http://oei-analitika.ru

    а) задняя сторона модификаций AD-721,

    AD-961, AD-721s, AD-961s AD-723,

    AD-963, AD-723s, AD-963s

    б) боковая сторона модификаций AD-G31,

    AD-G33

    Рисунок 3 - Общий вид амперметров с указанием мест нанесения заводского номера


    Таблица 6 -

    Наименование

    Обозначение

    Количество

    Амперметр цифровой*

    AD

    1 шт.

    Паспорт

    -

    1 экз.

    Крепеж

    -

    1 компл.

    Упаковочная коробка

    -

    1 шт.

    * Модификация в зависимости от заказа.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений силы переменного тока, А

    от 0,05 до 5,00

    Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А

    ±(0,03^1действ + 0,001)

    Диапазон значений частоты переменного тока, Гц

    от 45 до 65

    Номинальное рабочее напряжение переменного тока, В

    400

    Диапазон показаний силы переменного тока при подключении через внешний   трансформатор   (программируемый   коэффициент

    трансформации), А

    от 0,05 до 49995 (от 1 до 9999)

    Примечание - /действ - измеренное значение силы переменного тока, А.

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания переменного тока при частоте переменного тока 50 Гц, В

    от 207 до 253 (номинальное значение 230)

    Потребляемая мощность, В^А, не более

    6,5

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха при температуре +25 °C, %

    от 0 до +50 до 85

    Степень защиты по ГОСТ 14254-2015:

    • - для корпуса

    • - для клемм

    IP52

    IP20

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч

    110000

    Средний срок службы, лет

    10

    Таблица 5 -

    и масса

    Наименование характеристики

    Модификация

    AD-721,

    AD-723

    AD-961,

    AD-963

    AD-721S,

    AD-723S

    AD-961S,

    AD-963S

    AD-G31

    AD-G33

    Габаритные размеры лицевой панели (ширина^высота), мм, не более

    72x72

    96x96

    72x72

    96x96

    36x88

    72x88

    Габаритные размеры (ширина^высота^глубина), мм, не более

    72x72x80

    96x96x80

    72x72x65

    96x96x65

    36x88x60

    72x88x60

    Масса, кг, не более

    0,36

    0,18

    0,2

    0,2

    0,3


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
