Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующей математической обработкой и интегрированием во времени. Измерение и математическая обработка сигналов тока и напряжения осуществляется специализированной микросхемой, выдающей импульсы пропорциональные потребляемой активной энергии в счетный механизм счетчика. Узел отображения информации представляет собой электр омехани-ческое отсчетное устройство (ЭМОУ) или специализированный вспомогательный микроконтроллер с энергонезависимой памятью и цифровым жидкокристаллическим или светодиодным дисплеем.

Счетчик состоит из:

• - датчика(-ов) тока;

• - датчика(-ов) напряжения;

• - блока питания;

• - измерительной схемы;

• - электромеханического отсчетного устройства (далее ЭМОУ) или цифрового дисплея (ЖК или СД индикаторов);

• - опционального считывателя цифровой карты;

• - корпуса с клеммной колодкой с элементами пломбирования.

Счетчики изготовлены на базе цифрового сигнального процессора (DSP или аналогичного) со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются встроенные токовые трансформаторы или шунты, а также в некоторых исполнениях внешние трансформаторы тока, имеющие линейную погрешность в пределах класса точности прибора, а в качестве датчика напряжения - встроенный резистивный делитель, включенный параллельно цепи напряжения счетчика.

Для хранения и отображения измеренных величин в многотарифных счетчиках имеется энергонезависимая память и электронно-цифровой индикатор для отображения измеряемых величин. Учет энергии обеспечивается по четырем тарифам, максимум.

Счетчики, в зависимости от серии и модификации могут быть оборудованы цифровыми интерфейсами:

• - оптический (инфракрасный) порт;

• - RS-232;

• - RS-485;

• - радио модем;

• - LoRa модем;

• - ZigBee модем;

• - PLC модем;

• - GSM/GPRS модем.

В зависимости от модификации счетчики имеют пломбируемый отсек для установки сменных модулей связи.

С помощью цифровых интерфейсов или инфракрасного порта можно получать любую информацию об измеряемых величинах как в реальном времени, так и о параметрах, хранящихся в запоминающих устройствах счетчиков.

Счетчики модификаций SKAT 305 и SKAT 315 имеют защиту от несанкционированного доступа к данным по интерфейсам и имеют возможность индикации на ЖКИ и встроенном журнале событий (через стандартное ПО MeterPro) попыток несанкционированного доступа, диагностики, самодиагностики.

Выбор отображаемой информации на дисплее осуществляется при помощи кнопок, расположенных на лицевой панели счётчика или через цифровые интерфейсы, а также через оптический порт.

Переключение тарифов в счётчике производится внутренним таймером. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 10 лет без ее замены.

На лицевой панели расположены светодиодные индикаторы, которые показывают наличие или отсутствие тока в проводящей цепи, отображают наличие связи с компьютером, при чтении с него информации.

Счетчики обеспечивают измерение параметров:

• - учтенная активная и реактивная энергия в прямом и обратном направлениях, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;

• - мгновенные (за один период частоты сети) и усреднённые значения фазных и линейных напряжений;

• - мгновенные (за один период частоты сети) и усреднённые значения фазных токов;

• - значения фазных и суммарной активной, реактивной и полной мощностей;

• - значения фазных и суммарного коэффициентов мощности;

• - значения максимумов мощности;

• - значение частоты сети;

• - значения коэффициентов несимметрии фазных напряжений;

• - текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;

Счетчики с цифровой индикацией позволяют считывать при помощи кнопок на лицевой панели следующую информацию:

• - текущие показания счетчика по активной энергии в прямом или обратном направлении;

• - значение потреблённой активной энергии по полупиковому тарифу в прямом или обратном направлении;

• - значение потребленной активной энергии по пиковому тарифу в прямом или обратном направлении;

• - значение потреблённой активной энергии по дневному тарифу в прямом или обратном направлении;

• - значение потреблённой активной энергии по ночному тарифу в прямом или обратном направлении;

• - текущие дату и время;

• - постоянную счетчика;

• - заводской номер счетчика, первые несколько цифр;

• - заводской номер счетчика, последние несколько цифр;

• - текущее значение потребляемой активной мощности электроэнергии;

• - текущее значение потребляемой реактивной мощности электроэнергии;

• - текущее значение напряжения фазного и линейного;

• - текущее значение фазных токов;

Счетчики с цифровой индикацией могут вести журнал событий, в котором фиксируются следующие события (по 10 последних событий каждого типа):

• - включение/выключение питания;

• - смена даты/времени;

• - коррекция времени;

• - переход на летнее/зимнее время;

• - смена тарифного расписания;

• - перезагрузка;

• - вскрытие клеммной крышки;

• - вскрытие счетчика (электронная пломба);

• - самодиагностика счетчика успешно;

• - самодиагностика счетчика неуспешно;

• - попытка несанкционированного доступа;

• - смена уставок и настроек.

На цифровом дисплее отображается следующая информация:

• - потребленная активная энергия всего и раздельно по тарифам с разрешающей способностью 0,01 кВт-ч;

• - действующее значение тока с разрешающей способностью 1 мА;

• - действующее значение напряжения с разрешающей способностью 0,01 В;

• - действующее значение тока с разрешающей способностью 0,01 А;

• - частота сети с разрешающей способностью 0,01 Гц;

• - постоянная счётчика, имп./кВт^ч (имп./квар^ч);

• - символ отображения значения потребленной активной энергии: общее; по полупиково-му тарифу; по пиковому тарифу; по дневному тарифу; по ночному тарифу соответственно (Т0; Т1; Т2; Т3; Т4);

• - текущий тариф;

• - текущее время, текущая дата;

• - режим учёта активной энергии в обратном направлении;

• - режим учёта активной энергии в обратном направлении;

• - режим установления связи с компьютером;

• - символ, указывающий на низкий заряд батареи;

• - символ ошибки.

Счётчики обеспечивают хранение в энергонезависимой памяти:

• - профили активной и реактивной мощности нагрузки прямого и обратного направлений с программируемым интервалом времени интегрирования от 1 до 60 минут и глубиной хранения 128 суток при времени интегрирования 60 минут;

• - тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом, в том числе в прямом и обратном направлениях, на начало текущих суток, на начало предыдущих суток, на начало текущего месяца и предыдущих 12 месяцев, на начало текущего года и на начало предыдущего года.

• - измерительные данные, параметры конфигурации и тарифов, встроенное ПО.

Счётчики обеспечивают обмен данными с оборудованием вышестоящего уровня через встроенные интерфейсы связи. В зависимости от модели счётчики содержат оптический порт, RS485 интерфейс, импульсные выходы активной энергии. Обмен данными по всем интерфейсам связи может происходить независимо друг от друга и осуществляется через открытый протокол обмена данных с приборами учета электроэнергии в соответствии со стандартом IEC 62056 (МЭК 62056).

Счетчики имеют исполнение корпуса для крепления на DIN-рейку и для крепления на вертикальную поверхность, в том числе на щитовую монтажную панель. На корпусе и крышке клеммной колодки имеются конструктивные элементы, позволяющие устанавливать пломбы со знаком государственного поверителя и энергоснабжающей организации. В некоторых конструктивных модификациях пломба со знаком государственного поверителя может располагаться под клеммной крышкой.

Счетчики имеют следующие модификации:

• - по типу устройства отображения информации;

• - с дополнительным измерительным элементом в нулевом проводе и без него;

• - по способу подключения к сети;

• - по значению базового и максимального тока;

• - по типу корпуса;

• - прочим нормируемым характеристикам и параметрам.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после его поверки, а также отдельное пломбирование крышки клеммной колодки представителем Энергонадзора (энергосбыта) для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике и электронной пломбой вскрытия корпуса счетчика и крышки клеммной колодки.

Счётчики могут иметь встроенное реле для управления нагрузкой для полного или частичного ограничения режима потребления электрической энергии, в том числе удалённо.

Область применения: предприятия энергетики, промышленности, сельского хозяйства и жилищно-коммунального хозяйства. В случае необходимости применения во внешних услов иях с более неблагоприятных, чем допускает номинальная степень защиты от внешних воздействий для конкретной модели счетчика, требуется его установка внутри дополнительных средств климатической защиты (помещения, шкафы, корпуса с соответствующими реальным условиям степенями защиты).

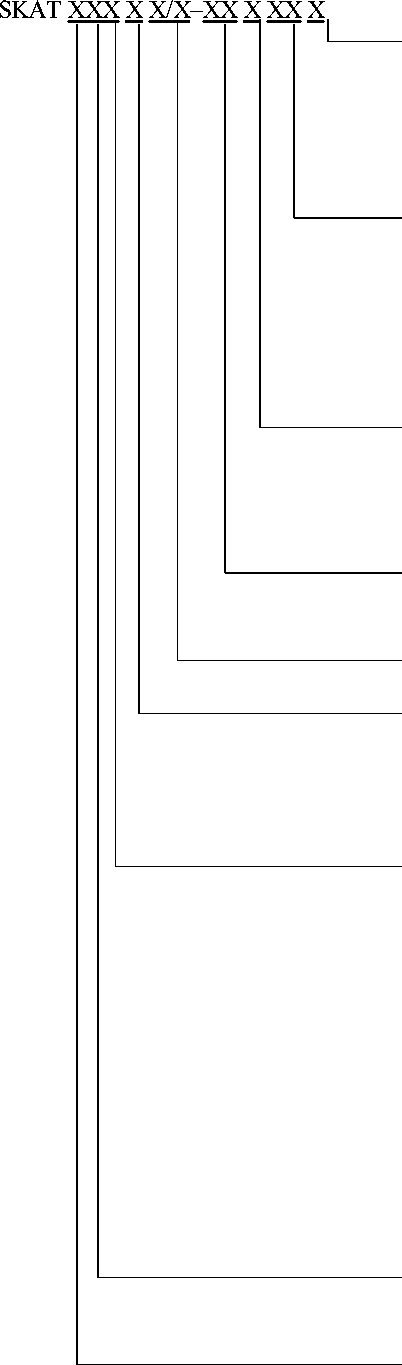

Структура условного обозначения счетчиков SКАТ 3 приведена на рисунке 1.

Структура условного обозначения счетчиков SKAT 3

Тип корпуса и крепления: D -трёхфазный на DIN рейку;

P -трёхфазный, установка на вертикальную поверхность;

М - модульное исполнение;

О - наличие встроенного реле управления нагрузкой;

Тип интерфейса:

• I - оптический (инфракрасный) порт; R - интерфейс RS-485;

FM - радиомодем; LM - LoRa модем;

PM - PLC модем; GM - GSM модем

Датчик тока (способ подключения):

S - встроенный шунт;

S2 - встроенные два шунта;

ST - встроенные шунт и трансформатор тока; Т - внешний(е) трансформатор(ы) тока. Базовый (максимальный) ток, А:

5 (7,5); 5 (10); 5 (40); 5 (50); 5 (60); 5 (80);

10 (40); 10 (60); 10 (80); 10 (100).

Класс точности по активной/реактивной энергии: 0,5S; 1; 2 / 0,5; 1; 2.

Тип отсчетного элемента:

М - электромеханическое отсчетное устройство (ЭМОУ);

E - электронный цифровой ЖК-дисплей. ED - электронный цифровой СД-дисплей. Исполнение:

• 1 - однотарифный с креплением на DIN-рейку

• 2 - однотарифный с универсальным креплением на вертикальную поверхность и DIN-рейку

3, 4 - резерв

• 5 - многотарифный

• 6 - все исполнения с цифровой картой

• 7 - многотарифный многофункциональный с креплением на вертикальную поверхность или DIN-рейку.

• 8 - многотарифный многофункциональный со сменными модулями связи с креплением на вертикальную поверхность или DIN-рейку

• 9 - многотарифный многофункциональный с разнесенной архитектурой из двух блоков (Сплит) Вид учитываемой энергии:

0 - активная энергия;

1 - активной и реактивной энергии. Число фаз сети:

• 3 - трехфазные четырехпроводные;

3.3 - трехфазные трехпроводные Рисунок 1 - Структура условного обозначения счетчиков SKAT 3

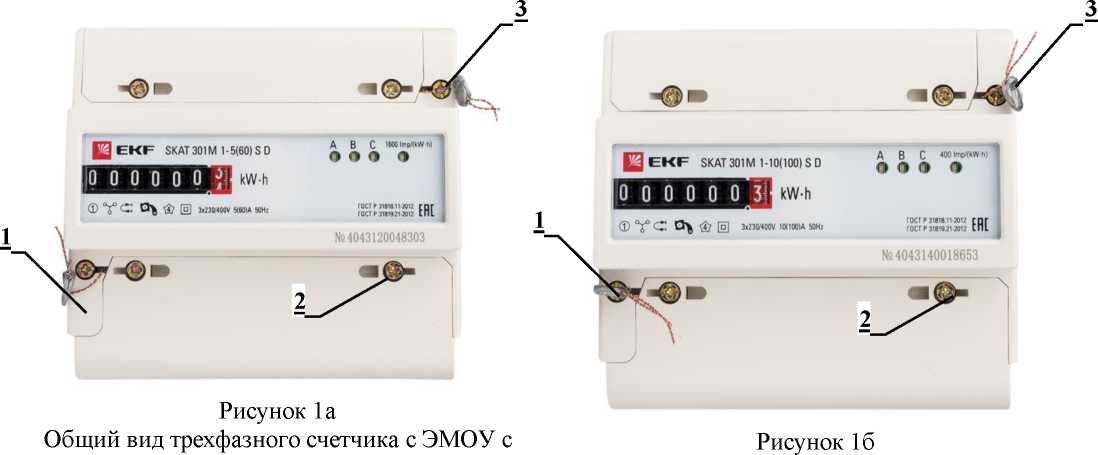

Внешний вид модификаций счетчиков SKAT 3, места пломбирования и место нанесения знака поверки показаны на рисунках 1-4.

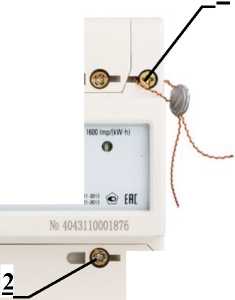

Обозначения на рисунках 1 - 4: позиция 1 - место знака поверки, позиция 2 - место знака энергосбытовой (электросетевой) организации, позиция 3 - место знака фирмы-изготовителя и ОТК.

креплением на DIN-рейку

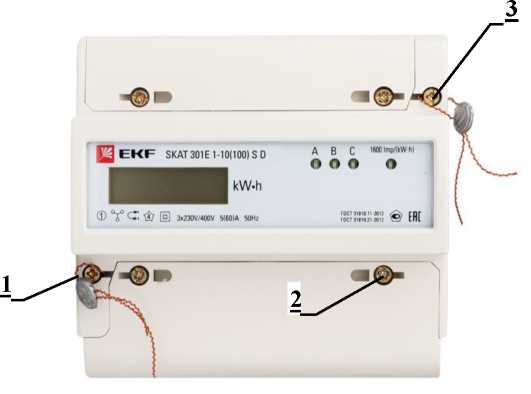

Общий вид трехфазного счетчика с ЭМОУ с креплением на DIN-рейку

QeKF SKAT301E 1-5(601 S D

Ф СХ ® (5) 3X230V/400V Ы6в)А 5ОНг

3

2

■<

Ns 4043110001876

Рисунок 2б

Общий вид трехфазного счетчика с ЖКИ на DIN-рейку

1

20180031

MMML

i 2   3    1   5   5    7   8   9   1011

>^²

Proprem

SKAT 315Е 0.5S-5(7.5) ТI R О P

3x230V/400V 5(7,5|A 50Hz

AL/CU                       ■   :

® Y С ф

• 10000 Imp/kWh       ф 10000 Imp/kvarh

0 © TS ER[

ГОСТ 3181811-2012

ГОСТ 31819 22-2012

ГОСТ 31819.23-2012

3

Рисунок 3

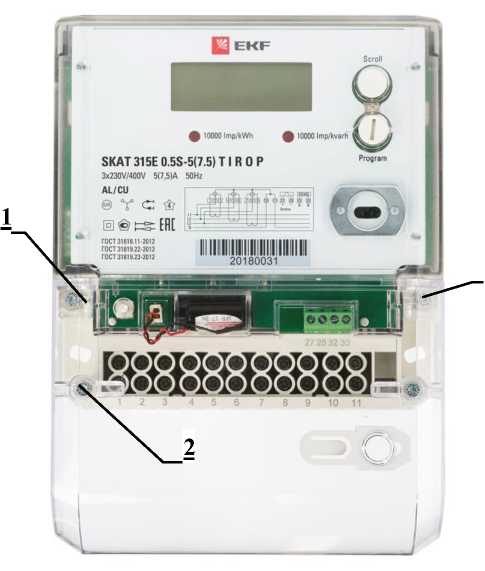

Общий вид электронного многотарифного программируемого счетчика с ЖКИ с креплением на монтажную панель, и встроенным реле управления нагрузкой

Рисунок 4

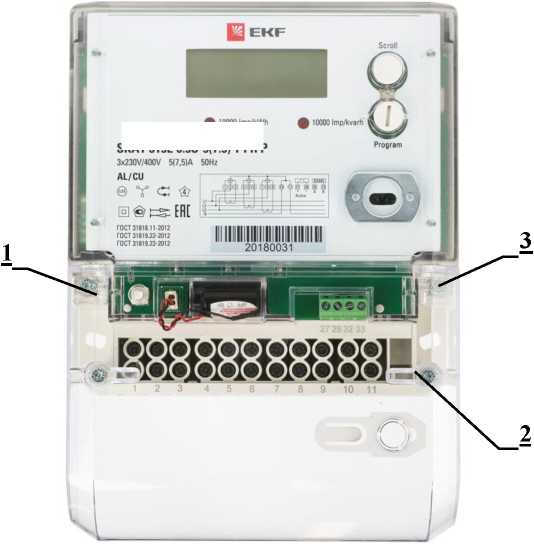

Общий вид электронного многотарифного программируемого счетчика с ЖКИ с креплением на монтажную панель

Комплектность счетчика приведена в таблице 4.

Таблица 4 - Комплектность

Метрологические характеристики приведены в таблице 2, технические характеристики, габаритные размеры и масса счётчиков в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Таблица 3 - Технические характеристики

Окончание таблицы 3
