Сведения о средстве измерений: 94221-24 Счетчики электрической энергии

Номер по Госреестру СИ: 94221-24
94221-24 Счетчики электрической энергии
(TOPAZ SM)

Назначение средства измерений:
Счетчики электрической энергии TOPAZ SM (далее - счетчики) предназначены в зависимости от модификации для: -  измерений и учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока с номинальным фазным/линейным напряжением 3^57,7/100 В, 3 220/380 В или 3 230/400 В и частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012; -  измерений показателей качества электрической энергии (далее - ПКЭ), параметров напряжения, тока, электрической мощности, электрической энергии по ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017 (класс А или S), ГОСТ 30804.4.7-2013 (класс I или П), ГОСТ Р 51317.4.15-2012 и ГОСТ IEC 61000-4-15-2014 (класс F1), ГОСТ Р 8.655-2009, ГОСТ 33073-2014; -  преобразования аналоговых сигналов силы и напряжения переменного тока в цифровые выборки мгновенных значений силы и напряжения переменного тока, передаваемые в порт/порты Ethernet в виде Sampled Values (SV-потоки) по МЭК 61850-9-2; -  приема SV-потоков в порт/порты Ethernet и измерений по мгновенным значениям напряжения и силы переменного тока активной и реактивной электрической энергии, ПКЭ, параметров напряжения, тока, электрической мощности и энергии; -  измерений времени и промежутков (интервалов) времени. Счетчики могут работать как автономно, так и в составе различных информационно-измерительных и управляющих систем.

сертификация программного обеспечения
Внешний вид. Счетчики электрической энергии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики электрической энергии
Рисунок № 1
Внешний вид. Счетчики электрической энергии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики электрической энергии
Рисунок № 2

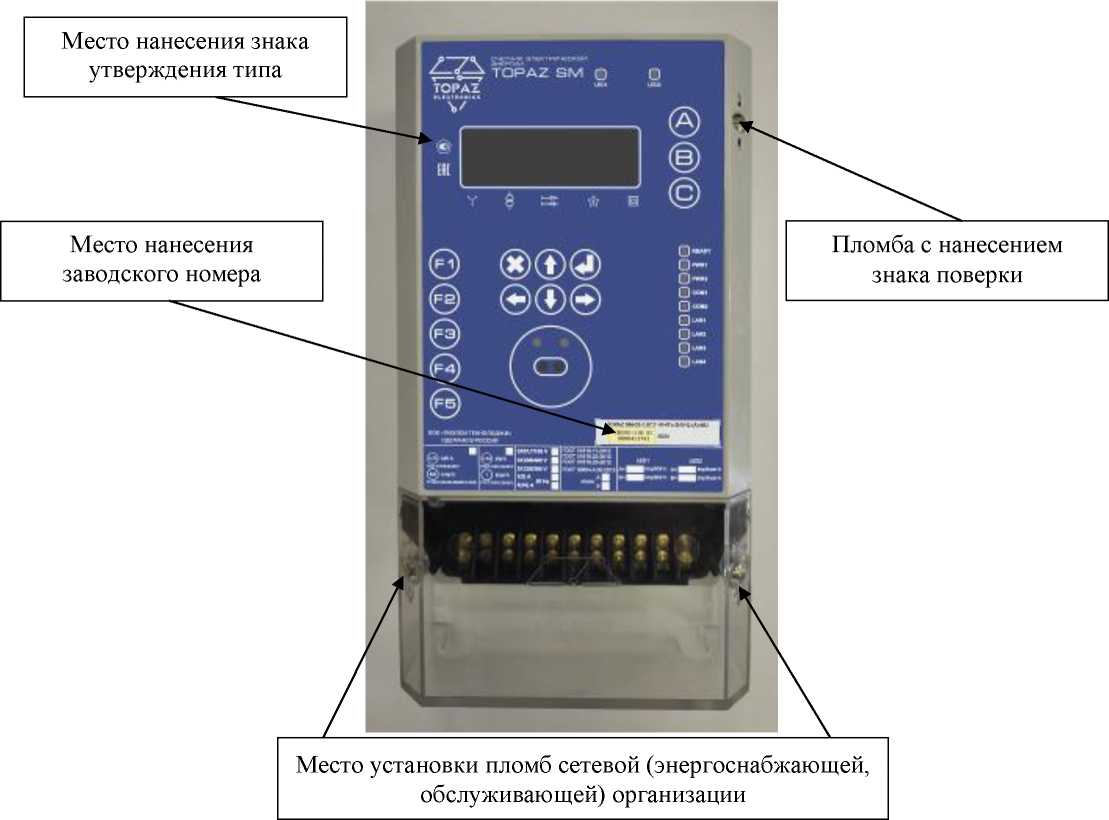

Внешний вид. Счетчики электрической энергии, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики электрической энергии
Рисунок № 3

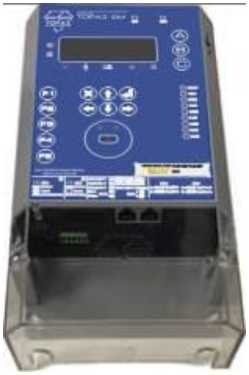

Внешний вид. Счетчики электрической энергии, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счетчики электрической энергии
Рисунок № 4

Общие сведения

Дата публикации - 26.12.2024
Срок свидетельства - 26.12.2029
Номер записи - 196038
ID в реестре СИ - 1422259
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Счетчики электрической энергии (TOPAZ SM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52282-12
23.10.2027
Устройства телемеханики, TOPAZ (ITDS)
Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи") (РОССИЯ г. Москва)
ОТ
МП
10 лет
72240-18
24.08.2029
Модули измерительные многофункциональные, TOPAZ TM PM7-Pr
Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи") (РОССИЯ г. Москва)
ОТ
МП
8 лет
82767-21
26.08.2026
Измерители частичных разрядов, TOPAZ ВЧ
Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи") (РОССИЯ г. Москва)
ОТ
МП
2 года
94221-24
26.12.2029
Счетчики электрической энергии, TOPAZ SM
Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи") (РОССИЯ г. Москва)
ОТ
МП
10 лет

Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики электрической энергии (TOPAZ SM)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Счетчики электрической энергии (TOPAZ SM)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (ПО) счетчиков производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на дисплее, а также обеспечивает связь счетчика с внешними устройствами через интерфейсы связи.

Встроенное ПО состоит из двух взаимодействующих частей: одна часть отвечает за измерительные функции счетчиков (метрологически значимая часть), другая - управляет работой интерфейсов счетчиков (метрологически незначимая часть). Метрологически значимая часть встроенного от изменений контрольной незначимой части ПО по метрологически значимой.

ПО расположена в отдельной области памяти и защищена суммой. При этом возможно обновление метрологически различным интерфейсам и протоколам без изменения

Пользователь счетчиков не имеет доступа к изменению метрологически значимой части встроенного ПО, а также заводских градуировочных коэффициентов, записанных в память счетчиков при производстве.

Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты метрологически значимой части встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Внешнее (сервисное) программное обеспечение «TOPAZ SM Configurator» является метрологически не значимым, предназначено для настройки (программирования) счетчиков и считывания из счетчиков служебной и измерительной информации.

Идентификационные данные метрологически значимой части встроенного ПО счетчиков приведены в таблице 2.

Таблица 2 -

ПО

данные

Идентификационные данные

Значение

Идентификационное наименование ПО

TOPAZ SM

Номер версии (идентификационный номер ПО)

1.7.0.11

Цифровой идентификатор ПО

0XB1708278

Алгоритм вычисления цифрового идентификатора ПО

СRC32


Знак утверждения типа

Знак утверждения типа

наносится на корпус счетчика любым технологическим способом, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации ПЛСТ.411152.001 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»;

ГОСТ 32144-13 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний»;

ГОСТ IEC 61000-4-15-2014 «Совместимость технических средств электромагнитная. Часть 4. Методики испытаний и измерений. Раздел 15. Фликерметр. Функциональные и конструктивные требования»;

ГОСТ 8.655-2009 «ГСИ Средства измерений показателей качества электрической энергии. Общие технические требования»;

ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 58940-2020 «Требования к протоколам обмена информацией между компонентами интеллектуальной системы учета и приборами учета»;

«Устройства Обобщающий

Часть 5. функциям

ГОСТ Р МЭК 60870-5-101-2006 Протоколы передачи. Раздел 101. телемеханики»;

ГОСТ Р МЭК 60870-5-104-2004 Протоколы передачи. Раздел 104. с использованием стандартных транспортных профилей»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.63-030-89466010-2020 «Счетчики электрической энергии «TOPAZ SM». Технические условия»;

и системы телемеханики.

и системы телемеханики. стандарт по основным «Устройства

Доступ к сети для ГОСТ Р МЭК

Часть 5.

870-5-101

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, 6.13).

Правообладатель

Общество с ограниченной

(ООО «ПиЭлСи Технолоджи»)

ИНН 7727667738

Адрес юридического лица: 117449,

ответственностью «ПиЭлСи

г. Москва, ул. Винокурова, д. 3

Технолоджи»

Изготовитель

Общество с ограниченной (ООО «ПиЭлСи Технолоджи») ИНН 7727667738 Адрес юридического лица: 117449,
Адрес места осуществления деятельности: 117449, г. Москва, Научный пр-д, д. 17
ответственностью «ПиЭлСи
г. Москва, ул. Винокурова, д. 3
Технолоджи»

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Правообладатель

Общество с ограниченной
(ООО «ПиЭлСи Технолоджи»)
ИНН 7727667738
Адрес юридического лица: 117449,
ответственностью «ПиЭлСи
г. Москва, ул. Винокурова, д. 3
Технолоджи»

Принцип действия счетчиков заключается в обработке входных сигналов силы и напряжения переменного тока, поступающих в аналоговом или цифровом виде (в зависимости от модификации). Аналоговые сигналы подвергаются аналого-цифровому преобразованию и дальнейшим преобразованиям с помощью алгоритмов цифровой обработки сигналов, в том числе быстрого преобразования Фурье. Сигналы, поступающие в цифровом виде (SV-потоки), подвергаются преобразованиям с помощью алгоритмов цифровой обработки сигналов, в том числе быстрого преобразования Фурье. Результаты выполненных измерений отображаются на дисплее и сохраняются в энергонезависимой памяти. Взаимодействие с «вышестоящим» уровнем информационно-измерительной или управляющей системы, в том числе удаленный доступ к счетчику и параметрирование, осуществляется по цифровым интерфейсам RS-485  (2 интерфейса) и Ethernet

с использованием протоколов передачи данных по стандартам серии МЭК 61850

(Sampled Values, GOOSE,    MMS),    СПОДЭС по ГОСТ Р 58940-2020,

ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004). Кроме того, посредством web-интерфейса могут считываться результаты измерений и осуществляться настройка (параметрирование) счетчика.

Для выполнения функций телеуправления и телесигнализации счетчики оснащены двумя входами и двумя выходами дискретных сигналов. Выходы дискретных сигналов могут использоваться как электрические импульсные испытательные выходы и для управления внешним реле отключения нагрузки.

Конструктивно счетчики состоят из первичных измерительных преобразователей (резистивных делителей и трансформаторов тока), печатных плат с радиоэлементами, прозрачной клеммной крышки, клеммной колодки для подключения измерительных цепей тока и напряжения, разъемов подключения питания, дискретных входов и выходов, разъемов цифровых интерфейсов. Счетчик выполнен в пластмассовом корпусе, не поддерживающем горение.

На передней панели счетчика расположены: дисплей, выполненный по технологии OLED, позволяющий считывать результаты измерений и контролировать ввод параметров настройки, клавиатура для управления работой счетчика, светодиодные импульсные выходы для активной и реактивной электроэнергии, светодиоды, сигнализирующие о различных режимах работы счетчика, оптический порт с физическими характеристиками по ГОСТ IEC 61107-2011.

Счетчики выпускаются в модификациях, различающихся видами входных сигналов (аналоговые или цифровые), классами точности измерений электроэнергии, наличием функции и классами измерений ПКЭ и других параметров сети, наличием функции преобразования аналоговых значений силы и напряжения переменного тока в цифровые выборки мгновенных значений силы и напряжения переменного тока.

Структура условного обозначения модификаций счетчиков представлена в таблице 1.

Таблица 1 _ - Структура условного обозначения модификаций счетчиков

A-

B-

C-

D-

Внешний вид. Счетчики электрической энергии (TOPAZ SM), http://oei-analitika.ru

F-

TOPAZ

SM-

Внешний вид. Счетчики электрической энергии (TOPAZ SM), http://oei-analitika.ru

MU - Функция преобразования аналоговых сигналов в цифровые выборки мгновенных значений силы и напряжения переменного тока по МЭК 61850-9-2

Функция измерений ПКЭ, параметров напряжения, тока, электрической мощности

Q (А) - класс А по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30-2017, ГОСТ Р 8.655-2009

Q (S) - класс S по ГОСТ 30804.4.30, ГОСТ IEC 61000-4-30-2017, ГОСТ Р 8.655-2009

Напряжение питания:

LV - напряжение постоянного тока 24 В, 1 вход; 2LV - напряжение постоянного тока 24 В, 2 входа;

HV - напряжение переменного тока 230 В или напряжение постоянного тока 230 В, 1 вход;

2HV - напряжение переменного тока 230 В или напряжение постоянного тока 230 В, 2 входа

Набор интерфейсов:

1Tx - 1 порт Ethernet 100 Мбит/с TX, RJ-45; 2Tx - 2 порта Ethernet 100 Мбит/с TX, RJ-45;

4Tx - 4 порта Ethernet 100 Мбит/с TX, RJ-45; 1FxS - 1 порт Ethernet, FX LC single-mode; 1FxM - 1 порт Ethernet, FX LC multi-mode; 2FxS - 2 порта Ethernet, FX LC single-mode; 2FxM - 2 порта Ethernet, FX LC multi-mode; 4FxS - 4 порта Ethernet, FX LC single-mode; 4FxM - 4 порта Ethernet, FX LC multi-mode

Диапазоны измерений напряжения и силы тока:

Ext - расширенный (верхний предел измерений напряжения 2^ином, силы тока 2-1ном) Номинальные значения тока и напряжения:

  • 1.57.7 - номинальный ток 1 А, номинальное фазное/линейное напряжение 3x57,7/100 В;

  • 1.220 - номинальный ток 1 А, номинальное фазное/линейное напряжение 3x220/380 В;

  • 1.230 - номинальный ток 1 А, номинальное фазное/линейное напряжение 3x230/400 В;

  • 5.57.7 - номинальный ток 5 А, номинальное фазное/линейное напряжение 3x57,7/100 В;

  • 5.220 - номинальный ток 5 А, номинальное фазное/линейное напряжение 3x220/380 В;

  • 5.230 - номинальный ток 5 А, номинальное фазное/линейное напряжение 3x230/400 В Измерительные входы (цепи), классы точности:

02 - аналоговые цепи силы тока и напряжения, класс точности счетчика активной/реактивной электрической энергии 0,2S/0,5;

05 - аналоговые цепи силы тока и напряжения, класс точности счетчика активной/реактивной электрической энергии 0,5S/1;

SV - входы цифровых выборок мгновенных значений силы и напряжения переменного тока по МЭК 61850-9-2 (класс точности счетчика активной/реактивной электрической энергии 0,2S/0,5)

Примечание - Отсутствие обозначений в позициях C, F, G означает отсутствие данной функции в счетчике.

Счетчики всех модификаций (вне зависимости от наличия функции измерений ПКЭ, параметров напряжения, тока, электрической мощности по таблице 1) выполняют измерения фазного и линейного напряжений, фазных токов, частоты сети, активной, реактивной и полной однофазной и трехфазной мощности, коэффициента мощности, соотношение реактивной и активной мощности (tg ф), индивидуальные параметры качества электроснабжения с показателями точности не хуже класса S по ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017 с фиксацией нарушения контролируемых ПКЭ по следующим критериям за настраиваемый интервал времени:

события нарушения параметра «отклонение напряжения»; параметр «отклонение напряжения» считается нарушенным, если положительное или отрицательное отклонение

напряжения превысило программируемые нормально допустимое и предельно допустимое значения;

события нарушения параметра «отклонение частоты»; параметр «отклонение частоты» считается нарушенным, если отклонение произошло на величину более нормально допустимого значения и более предельно допустимого значения;

события нарушения параметра «коэффициент несимметрии напряжений по обратной последовательности»; параметр «коэффициент несимметрии напряжений по обратной последовательности» считается нарушенным, если значение коэффициента несимметрии напряжений по обратной последовательности более нормально допустимого значения и более предельно допустимого значение;

события перенапряжения: фаза(ы), дата/время начала и окончания перенапряжения, длительность перенапряжения и максимальное значение напряжения при перенапряжении;

события провала напряжения: фаза(ы), дата/время начала и окончания провала напряжения, длительность провала напряжения и минимальное значение напряжения при провале напряжения;

события прерывания напряжения: дата/время начала и окончания прерывания напряжения, длительность прерывания напряжения;

суммарная продолжительность времени превышения положительного и отрицательного отклонения уровня напряжения в точке измерения электрической энергии на более, чем 10 % от номинального (или согласованного) напряжения в интервале 10 мин за каждый прошедший и не менее 11 предыдущих расчетных периодов;

количество фактов положительного отклонения напряжения в точке измерения электрической энергии на 20 % и более от номинального (или согласованного) напряжения за каждый прошедший и не менее 11 предыдущих расчетных периодов.

Для ведения многотарифного учета, фиксации времени различных событий счетчик оснащен встроенными часами реального времени, работа которых не зависима от наличия напряжения в питающей сети. Встроенные часы формируют шкалу времени (ШВ) счетчика, которая обеспечивает ведение даты и времени, ручную (по внешней команде через интерфейсы связи) и автоматическую коррекцию (синхронизацию) времени. Счетчик присваивает метки времени результатам измерений и различным событиям с разрешающей способностью не хуже 1 мс.

Счетчики выполняют фиксацию результатов измерений с записью в энергонезависимую память:

  • - профиля принятой и отданной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования от 1 минуты до 60 минут с циклической перезаписью;

  • - профиля значений активной и реактивной электрической энергии (прием, отдача) нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью;

  • - профиля значений активной и реактивной электроэнергии (приём, отдача) нарастающим итогом, а также запрограммированных параметров на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 программируемых расчетных периодов (на 00 часов 00 минут 00 секунд первых суток, следующих за последним с циклической перезаписью.

    расчетным периодом)

    измерений с учетом тока и напряжения,

В счетчиках предусмотрена возможность выполнения коэффициентов трансформации измерительных трансформаторов занесенных в память счетчика при настройке.

Счетчики с индексом «SV» в модификации могут применяться на цифровых подстанциях как цифровые вычислители электротехнических величин, принимающие сигналы от цифровых трансформаторов тока и цифровых трансформаторов напряжения или преобразователей аналоговых сигналов в цифровые. Счетчики с индексом «MU» в модификации могут применяться на цифровых подстанциях как преобразователи аналоговых сигналов в цифровые выборки мгновенных значений силы и напряжения переменного тока.

Счетчики с индексами «SV» и «MU» в модификации, работающие с цифровыми выборками мгновенных значений, поддерживают следующие частоты дискретизации:

  • - 1000 Гц (20 выборок за период промышленной частоты сети),

  • - 1200 Гц (24 выборки за период промышленной частоты сети),

  • - 2400 Гц (48 выборок за период промышленной частоты сети)

  • - 4000 Гц (80 выборок за период промышленной частоты сети),

  • - 4800 Гц (96 выборок за период промышленной частоты сети),

  • - 12800 Гц (256 выборок за период промышленной частоты сети),

  • - 14400 Гц (288 выборок за период промышленной частоты сети), Счетчики фиксируют в журнале событий следующие события:

    время вскрытия клеммной крышки;

    время вскрытия корпуса счетчика;

    время последнего перепрограммирования;

  • - дата

  • - дата

  • - дата

  • - дата, время и причина включения и отключения встроенного слаботочного реле (дискретный сигнал для управления внешним реле отключения нагрузки);

  • - дата, время, тип и параметры выполненной команды;

  • - попытка доступа с неуспешной идентификацией и (или) аутентификацией;

  • - попытка доступа с нарушением правил управления доступом;

  • - попытка несанкционированного обновления или записи нового внутреннего программного обеспечения;

  • - попытка несанкционированного изменения измеренных параметров;

  • - изменение направления перетока мощности;

  • - дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);

  • - факт связи со счетчиком, приведшей к изменению параметров конфигурации, режимов функционирования, в том числе управления нагрузкой;

  • - дата и время отклонения напряжения в измерительных цепях от заданных пределов;

  • - отсутствие или низкое напряжение при наличии тока в измерительных цепях с конфигурируемыми порогами;

  • - отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;

  • - перерывы питания счетчика с фиксацией времени пропадания и восстановления;

  • - инверсия фазы или нарушение чередования фаз;

  • - превышение соотношения величин потребления активной и реактивной мощности;

  • - фиксация превышения небаланса тока на протяжении более 30 с (в процентах от величины наибольшего из векторной суммы фазных токов и абсолютных значениях) по нижнему порогу, определяемому уставкой;

  • - превышение заданного предела мощности;

  • - включение (отключение) измерительных цепей счетчика по снижению напряжения ниже установленных порогов;

  • - превышение какого-либо фазного тока выше порогового значения длительностью более 30 с;

  • - низкий уровень заряда батареи, определенного как критический в соответствии с уставкой;

  • - нарушение в подключении токовых цепей счетчика;

  • - превышение заданного предела допустимой температуры внутри корпуса;

  • - изменение текущих значений времени и даты при синхронизации времени с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение.

  • - обобщенное событие (или по каждому факту) по результатам автоматической самодиагностики.

    мониторинга качества электрической энергии назначения в соответствии с ГОСТ 33073-2014 обработки результатов измерений по запросу испытаний электрической энергии по форме,

При проведении контроля и в системах электроснабжения общего счетчики на основе статистической пользователя формируют протоколы рекомендуемой ГОСТ 33073-2014.

В счетчиках предусмотрена защита от несанкционированного доступа с целью изменения результатов измерений, параметров настройки, заводских градуировочных коэффициентов, встроенного программного обеспечения, журнала событий. Защита осуществляется на программном (идентификация и аутентификация, в том числе установкой паролей, контроль доступа к памяти счетчика и ее целостности, регистрация событий безопасности в журнале событий) и аппаратном уровне (электронные пломбы клеммной крышки и корпуса счетчика, датчики магнитного и электромагнитного поля, физические пломбы).

Заводской номер наносится на маркировочную табличку счетчиков любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 (счетчик с аналоговыми входами) и 2 (счетчик с цифровыми входами). Места ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа, нанесения заводского номера для счетчиков с цифровым входом -аналогично Рисунку 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки. Конструкция счетчика предусматривает установку пломб сетевой (энергоснабжающей, обслуживающей) организации. Схема включения счетчика наносится путем наклеивания прозрачной пленки на крышку зажимов.

По заказу покупателя на корпус может наноситься QR код с согласованной информацией. QR код выполняется по ГОСТ Р ИСО/МЭК 18004-2015, форма символики QR Code Model 2, уровень исправления ошибок Рида-Соломона «H»; информация может быть считана стандартным приложением на смартфоне, планшете или ином мобильном устройстве. Также возможно нанесение информации о покупателе (наименование, логотип и контактные данные).

Внешний вид. Счетчики электрической энергии (TOPAZ SM), http://oei-analitika.ru

Рисунок 1 - Общий вид счетчиков с аналоговыми входами с указанием мест ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа, нанесения заводского номера

Внешний вид. Счетчики электрической энергии (TOPAZ SM), http://oei-analitika.ru

Рисунок 2 - Общий вид счетчиков с цифровыми входами


Таблица 20 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии

TOPAZ SM

1 шт.

Паспорт

ПЛСТ.411152.001 ПС

1 экз.

Руководство по эксплуатации

ПЛСТ.411152.001 РЭ

1 экз.

Примечания.

  • 1. По согласованию с покупателем руководство по эксплуатации поставляется путем размещения в сети Интернет на сайте изготовителя.

  • 2. Сервисное ПО «TOPAZ SM Configurator» не входит в комплектность средства измерений и поставляется по отдельному заказу


Таблица 3 - Метрологические характеристики счетчиков с аналоговыми цепями тока и напряжения

Наименование характеристики

Значение

Тип включения цепей тока

трансформаторное

Тип включения цепей напряжения

трансформаторное непосредственное

Номинальное фазное/линейное напряжение Uhom, В1)

3x57,7/100; 3x220/380; 3x230/400

Номинальный ток Ihom (максимальный ток 1макс), А1)

1 (1,5); 1 (2)2); 5 (7,5);

5 (10)2)

Номинальная частота сети /ном, Гц

50

Стартовый ток (чувствительность) при измерениях активной и реактивной электрической энергии, 1ст,, % от Ihom

0,1

Расширенный рабочий диапазон напряжения при измерениях активной и реактивной электрической энергии, В

от 0,8^ ином до 1,15^ ином

Наименование характеристики

Значение

Классы точности при измерении активной электрической энергии по ГОСТ 31819.22-2012

0,2S; 0,5S

Классы точности при измерении реактивной электрической энергии:

- по ТУ 26.51.63-030-89466010-2020

0,53)

- по ГОСТ 31819.23-2012

1,0

Постоянная счетчика для оптических импульсных выходов для модификации ..-Ext-., имп./кВт^ч (имп./квар^ч):

- для модификаций с номинальным током 1 А и напряжением 3x220/380 В или 3x230/400 В

рабочий режим (A)

6250

испытательный режим (B)

220000

- для модификаций с номинальным током 1 А и напряжением 3x57,7/100

рабочий режим (A)

25000

испытательный режим (B)

880000

- для модификаций с номинальным током 5 А и напряжением 3x220/380 В или 3x230/400 В

рабочий режим (A) испытательный режим (B)

1250

- для модификаций с номинальным током 5 А и напряжением 3x57,7/100 В

45000

рабочий режим (A) испытательный режим (B)

5000

175000

Постоянная счетчика для электрических импульсных испытательных выходов для модификации .-Ext-., имп./кВт^ч (имп./квар^ч):

  • - для модификаций с номинальными током 1 А и напряжением 3x220/380 В или 3x230/400 В

  • - для модификаций с номинальными током 1 А и

220000

напряжением 3x57,7/100

- для модификаций с номинальными током 5 А и

880000

напряжением 3x220/380 В или 3x230/400 В - для модификаций с номинальными током 5 А и

45000

напряжением 3x57,7/100 В

175000

Наименование характеристики

Значение

Постоянная счетчика для оптических импульсных выходов для всех модификаций, кроме ..-Ext-., имп./кВт^ч (имп./квар^ч): - для модификаций с номинальным током 1 А и напряжением 3x220/380 В или 3x230/400 В

рабочий режим (A)

8300

испытательный режим (B)

293000

- для модификаций с номинальным током 1 А и напряжением 3x57,7/100

рабочий режим (A)

33500

испытательный режим (B)

1170000

- для модификаций с номинальным током 5 А и напряжением 3x220/380 В или 3x230/400 В

рабочий режим (A) испытательный режим (B)

1660

- для модификаций с номинальным током 5 А и напряжением 3x57,7/100 В

60000

рабочий режим (A) испытательный режим (B)

6650

233000

Постоянная счетчика для электрических импульсных испытательных выходов для всех модификаций, кроме .-Ext-имп./кВт^ч (имп./квар^ч):

  • - для модификаций с номинальными током 1 А и напряжением 3x220/380 В или 3x230/400 В

  • - для модификаций с номинальными током 1 А и

293000

напряжением 3x57,7/100

- для модификаций с номинальными током 5 А и

1170000

напряжением 3x220/380 В или 3x230/400 В

60000

для модификаций с номинальными током 5 А и напряжением 3x57,7/100 В

233000

Метрологические характеристики измерений ПКЭ, параметров напряжения, тока, электрической мощности, электрической энергии

таблица 15

Порядок гармоник n при измерениях ПКЭ, параметров напряжения, тока, электрической мощности, электрической энергии

от 2 до 50 включ.

Порядок интергармоник m при измерениях ПКЭ, параметров напряжения, тока, электрической мощности, электрической энергии

от 1 до 49 включ.

Метрологические характеристики преобразований аналоговых сигналов силы и напряжения переменного тока в цифровые выборки мгновенных значений силы и напряжения переменного тока для модификации . -MU

таблица 16

Пределы допускаемого абсолютного смещения формируемой счетчиком ШВ относительно ШВ внешнего источника в режиме синхронизации от внешнего источника, мкс 4):

по протоколу PTP

±1,0

по протоколу NTP

±1000

Наименование характеристики

Значение

±0,4

±0,02

Пределы допускаемой абсолютной основной погрешности хранения формируемой шкалы времени в автономном режиме при (20±5) °С за сутки, c_____________________________________

Пределы допускаемой абсолютной дополнительной погрешности хранения формируемой шкалы времени в автономном режиме при отклонении температуры окружающей среды от (20±5) °С в рабочих условиях измерений, на каждый 1 °С, (с/сут)/°С реактивной электрической энергии для

  • 1) Для модификаций . _ -MU и . _ -SV^ - при настройке счетчика возможна установка масштабных коэффициентов для напряжения и тока:

для счетчика с номинальным током 1 А - от 1 до 107000, 5 А - от 1 до 21400;

для счетчика с номинальным фазным напряжением 57,7 В - от 1 до 247960, 220 В -от 1 до 65073, 230 В - от 1 до 62243

  • 2) Для модификации с расширенным диапазоном измерений (.-Ext-.)

  • 3) Пределы допускаемых относительных погрешностей счетчиков при измерениях счетчиков класса точности 0,5

по ТУ 26.51.63-030-89466010-2020 составляют половину соответствующих значений для КТ 1 по ГОСТ 31819.23-2012 и приведены в таблицах 4-14

4) Для обеспечения единства измерений времени шкала времени внешнего источника должна быть синхронизирована с национальной шкалой координированного времени Российской Федерации UTC (SU)

Таблица 4 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке и номинальном напряжении для счетчиков класса точности 0,5

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной основной погрешности, %

0,02^1ном < I < 0,05^/ном

1

±0,75

0,05 •/ном < I < 1макс

1

±0,5

0,05^1ном < I < 0,10^1ном

0,5

±0,75

0,10•/ном < I < /макс

0,5

±0,5

0,10•/ном < I < /макс

0,25

±0,75

Таблица 5 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и номинальном напряжении для счетчиков класса точности 0,5

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной основной погрешности, %

0,05 •/ном < I < /макс

1

±0,75

0,10•/ном < I < /макс

0,5

±0,75

Таблица 6 - Средний температурный коэффициент при измерении реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке и номинальном напряжении для счетчиков класса точности 0,5

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Средний температурный коэффициент, %/°С

0^05^ 1ном   1  1макс

1

0,025

0,10^ 1ном  1  1макс

0,5

0,035

Таблица 7 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5 при отклонении напряжения питания от номинального значения в пределах ±10 %

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

0,02 •Ihom < 1 < 1макс

1

±0,35

0^05^ 1ном   1 1макс

0,5

±0,50

Таблица 8 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5 при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

0,02 Ihom < 1 < 1макс

1

±0,75

0^05^ 1ном   1 1макс

0,5

±0,75

Таблица 9 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5, вызванной постоянной магнитной индукцией внешнего происхождения

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

Ihom

1

±1,0

Таблица 10 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5, вызванной магнитной индукцией внешнего происхождения 0,5 мТл

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

Ihom

1

±1,0

Таблица 11 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5, вызванной радиочастотными электромагнитными полями

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

1ном

1

±1,0

Примечание - Характеристики воздействия - в соответствии с ГОСТ 31818.11-2012

Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5, вызванной кондуктивными помехами, наводимыми радиочастотными полями

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

1ном

1

±1,0

Примечание - Характеристики воздействия - в соответствии с ГОСТ 31818.11-2012

Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5, вызванной наносекундными импульсными помехами

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

1ном

1

±2,0

Примечание - Характеристики воздействия - в соответствии с ГОСТ 31818.11-2012

Таблица 14 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5, вызванной колебательными затухающими помехами

Значение силы переменного тока, А

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной дополнительной погрешности, %

1ном

1

±1,0

Примечание - Характеристики воздействия - в соответствии с ГОСТ 31818.11-2012

Таблица 15 - Метрологические характеристики измерений ПКЭ, параметров напряжения, тока, электрической мощности, электрической энергии счетчиков c индексами «Q (A)», «Q (S)» в модификации (позиция F таблицы 1)

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Показатели качества электроэнергии

Среднеквадратическое значение напряжения U, В

от 0,1'ином до имакс

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, А, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Отклонение частоты Af, Гц

от -7,5 до 7,5

±0,01 (А)

^-Q (A)-^

^-Q (S)-^

Суммарный коэффициент гармонических составляющих напряжения KU, %

от 0,1 до 30

±0,05-Uhom/U(1) (А) при Ки < Uhom/U(1) ±5 (5) при Ки > UhomIU(I)

±0,1-Uhom/U(1) (А) при Ки < UhomIU(I) ±5 (5) при Ки > UhomIU(I)

^-Q (A)-^

^-Q (S)-^

Коэффициент п-й гармонической составляющей напряжения Ки(п), %

от 0,05 до 30

±0,05-UhomIU(1) (А) при Ки(п) < ином1и(Г) ±5 (5) при Ки(п) > ином1и(Г)

^Q,1'UhomI'U(1) (А) при Ки(п) < ином1и(Г) ±5 (5) при Ки(п) > ином1и(Г)

^-Q (A)-^

^-Q (S)-^

Коэффициент несимметрии напряжений по обратной последовательности

K2U, %

от 0 до 30

±0,15 (А)

±0,3 (А)

^-Q (A)-^

^-Q (S)-^

Коэффициент несимметрии напряжений по нулевой последовательности

Кои, %

от 0 до 30

±0,15 (А)

±0,3 (А)

^-Q (A)-^

^-Q (S)-^

Длительность провала напряжения    с

от 0,01 до 60

±0,01 (А)

^-Q (A)-^

^-Q (S)-^

Длительность прерывания напряжения Atnp, с

от 0,01 до 60

±0,01 (А)

^-Q (A)-^

^-Q (S)-^

Глубина провала напряжения SUn, %, прерывания напряжения SUnp, %

от 0 до 100

±0,2 (А)

±1,0 (А)

^-Q (A)-^

^-Q (S)-^

Остаточное напряжение при провале и прерывании напряжения, В

от 0 до 1,0-ином

±0,2 (А)

±1,0 (А)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Длительность временного перенапряжения ЛТпери,

с

от 0,01 до 60

±0,01 (Л)

^-Q (A)-^

^-Q (S)-^

Коэффициент временного перенапряжения Кпериотн. ед.

от 1,0 до 2,0 для модификации _-Ext-_

от 1,0 до 1,5 для всех модификаций, кроме -Ext-

±0,002 (Л)

±0,01 (Л)

^-Q (A)-^

^-Q (S)-^

Кратковременная доза фликера Pst, отн. ед.

от 0,2 до 10

от 0,4 до 4

±5 (5)

±5 (5)

^-Q (A)-^

^-Q (S)-^

Длительная доза фликера Plt, отн. ед.

от 0,2 до 10

от 0,4 до 4

±5 (5)

±5 (5)

^-Q (A)-^

^-Q (S)-^

Установившееся отклонение напряжения SUy, %о

от -90 до 100 для модификации _-Ext-_

от -90 до 50 для всех модификаций, кроме -Ext-

±0,1 (Л)

±0,2 (Л)

^-Q (A)-^

^-Q (S)-^

Положительное отклонение напряжения 5U(+), %

от 0 до 100 для модификации _-Ext-_

от 0 до 50 для всех модификаций, кроме -Ext-

±0,1 (Л)

±0,2 (Л)

^-Q (A)-^

^-Q (S)-^

Отрицательное отклонение напряжения 3U(.), %

от 0 до 90

±0,1 (Л)

±0,2 (Л)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Среднеквадратическое значение п-й гармонической составляющей напряжения U(n), В

от 0,0005'Uhom до

0,3* ином

±0,05 (у) при U(n) < 0,01-ином ±5 (5)

при U(n) > 0,01-ином

±0,1 (у) при U(n) < 0,01-ином

±5 (5)

при U(n) > 0,01-ином

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение т-й интергармонической составляющей напряжения U(m), В

от 0,0005-ином до

0,3-ином

±0,05 (у)

при U(m) < 0,01-ином ±5 (5)

при U(m) > 0,01-ином

±0,1 (у)

при U(m) < 0,01-ином ±5 (5)

при U(m) > 0,01-ином

^-Q (A)-^

^-Q (S)-^

Коэффициент т-й интергармонической составляющей напряжения Ки(т), %

от 0,05 до 30

±0,05-ином(1) (Л) при Ku(-m) < ином1и(Г) ±5 (5) при Ku(-m) > ином1и(Г)

^^,1'ином1'и(1) (Л) при Ku(-m) < ином1и(Г) ±5 (5) при Ки(^) > ином1и(Г)

^-Q (A)-^

^-Q (S)-^

Параметры нап

ряжения

Среднеквадратическое значение напряжения основной частоты U(1), В

от 0,1 - ином до имакс:

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение напряжения прямой последовательности основной частоты Ui, В

от 0 до и мак,?2

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение напряжения нулевой последовательности основной частоты Uo, В

от 0 до и мак,?2

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Среднеквадратическое значение напряжения обратной последовательности основной частоты U2, В

от 0 до и мак,?2

±0,1 (у) ±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Угол фазового сдвига между фазными напряжениями основной частоты (ри, °

от -180 до +180

±0,1 (Л)

±0,2 (Л)

^-Q (A)-^

^-Q (S)-^

Угол фазового сдвига между «-ми гармоническими составляющими фазных напряжений ри(п), °

от -180 до +180

±2 (Л)

±3 (Л)

^-Q (A)-^

^-Q (S)-^

Частота переменного тока f, Гц

от 42,5 до 57,5

±0,01 (Л)

^-Q (A)-^

^-Q (S)-^

Параметры тока

Среднеквадратическое значение силы фазного тока I, А

от 0^01'1ном до 1макс:

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение силы фазного тока основной частоты 1(1), А

от 0,01'1ном до 1макс

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение силы тока прямой последовательности основной частоты Ii, А

от 0 до iMakc^1

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение силы тока нулевой последовательности основной частоты 1о, А

от 0 до iMakcC^1

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение силы тока обратной последовательности основной частоты I2, А

от 0 до iMakcC^1

±0,1 (у)

±0,2 (у)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Среднеквадратическое

значение п-й

гармонической составляющей тока 1(п),

А

от 0,0005-1ном до

0,5'1ном

±0,05 (у) при 1(п) < 0,03*/ном ±5 (5) при 1(п) 0,03*/ном

±0,1 (у) при 1(п) < 0^03'1ном ±5 (5) при 1(п) 0^03'1ном

^-Q (A)-^

^-Q (S)-^

Среднеквадратическое значение т-й интергармонической составляющей тока 1(т),

А

от 0,0005-/ном до

0,5'1ном

±0,05 (у) при 1(т) < 0,03*1ном ±5 (5) при 1(т)  0^03'1ном

±0,1 (у) при 1(т) < 0,03*1ном ±5 (5) при 1(т)  0,03*1ном

^-Q (A)-^

^-Q (S)-^

Суммарный коэффициент гармонических составляющих тока KI, %

от 0,1 до 100

±0,05-Ihom/1(1) (Л)

при К1 < 3^ 1ном11(1) ±5 (5)

при К1 > 3^ 1ном/1(1)

±0,1-Ihom/1(1) (Л)

при К1 < 3^ 1ном11(1) ±5 (5)

при К1 > 3- 1ном/1(1)

^-Q (A)-^

^-Q (S)-^

Коэффициент п-й гармонической составляющей тока

Kl(n), %

от 0,05 до 50

±0,05-Ihom/I(1) (Л) при К1(п) < '3'1ном11(Г) ±5 (5) при К1(п) > Ъ' 1ном11(1)

^Q,1'IhomII(1) (Л) при К1(п) < '3'1ном11(Г) ±5 (5) при К1(п) > Ъ' 1ном11(1)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Коэффициент т-й интергармонической составляющей тока Kl(m), %

от 0,05 до 50

±0,05-1ном/1(1) (Л) при Kl(-m) < Ъ' 1ном11(Г) ±5 (5) при К1(-т) Ъ' 1ном11(Г)

^±0,1'1ном11(1) (Л) при К1(-т) < Ъ' 1ном11(Г) ±5 (5) при К1(^)   3' 1ном11(Г)

^-Q (A)-^

^-Q (S)-^

Коэффициент несимметрии тока по нулевой последовательности K0I, %

от 0 до 50

±0,15 (Л)

±0,3 (Л)

^-Q (A)-^

^-Q (S)-^

Коэффициент несимметрии тока по обратной последовательности K2I, %

от 0 до 50

±0,15 (Л)

±0,3 (Л)

^-Q (A)-^

^-Q (S)-^

Угол фазового сдвига между фазными токами основной частоты ф1, °

от -180 до +180

±0,5 (Л)

^-Q (A)-^

^-Q (S)-^

Угол фазового сдвига между фазным напряжением и одноименным током основной частоты фи1, °

от -180 до +180

±0,5 (Л)

^-Q (A)-^

^-Q (S)-^

Угол фазового сдвига между «-ми гармоническими составляющими фазного напряжения и одноименного тока фи1(п)., °

от -180 до +180

±5 (Л)

^-Q (A)-^

^-Q (S)-^

Угол фазового сдвига между напряжением и одноименным током прямой последовательности фи1/1(1)., °

от -180 до +180

±0,3 (Л)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (д, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Угол фазового сдвига между напряжением и одноименным током нулевой последовательности фио/о(1), °

от -180 до +180

±3 (Л)

^-Q (A)-^

• ^-Q (S)-^

Угол фазового сдвига между напряжением и одноименным током обратной последовательности фи2/2(1), °

от -180 до +180

±3 (Л)

^-Q (A)-^

^-Q (S)-^

Параметры электрической мощности

Активная фазная, трехфазная мощность Рф, Р, Вт

от 0,1^ ином до и макс: от 0,01 1ном до 1макс

0,25 < Р[ < 1

+0,2 (5)

при Рф (Р) < Рфном ном)

+0,2 (у)

при Рф (Р) > Рфном ном)

+0,5 (5)

при Рф (Р) < Рфном ном)

+0,5 (у)

при Рф (Р) > Рф^ом ном)

^-Q (A)-^

^-Q (S)-^

Активная фазная, трехфазная мощность основной частоты Рф(1),

Р(1), Вт

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и максот 0,01 1ном до 1макс 0,25 < Р\ < 1

+0,2 (5)

при Рф (Р) < Рфном ном)

+0,2 (у)

при Рф (Р) > Рфном ном)

+0,5 (5)

при Рф (Р) < Рфном ном)

+0,5 (у)

при Рф (Р) > Рф^ом ном)

^-Q (A)-^

^-Q (S)-^

Активная мощность прямой последовательности напряжения и тока Р1, Вт

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и макс от 0,01^/ном до 1макс 1 0,25 < Р\ < 1

+0,2 (5)

при Рф (Р) < Рфном ном)

+0,2 (у)

при Рф (Р) > Рфном ном)

+0,5 (5)

при Рф (Р) < Рфном ном)

+0,5 (у)

при Рф (Р) > Рф^ом ном)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Активная мощность обратной последовательности напряжения и тока P2, Вт

Пределы измерений по входным сигналам тока и напряжения

от 0,1^^ном до и макс от 0,01^/ном до 1макс

0,25 < |^р| < 1

+0,2 (5) при рф (р) < рфном ном)

+0,2 (у)

при рф (р) > рфном ном)

+0,5 (5)

при рф (р) < рфном ном)

+0,5 (у)

при Рф (Р) > Рф^ом ном)

^-Q (A)-^

^-Q (S)-^

Активная мощность нулевой последовательности напряжения и тока P0, Вт

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и макс от 0,01^/ном до 1макс 0,25 < |^р| < 1

+0,2 (5) при Рф (Р) < Рфном ном)

+0,2 (у) при Рф (Р) > Рфном ном)

+0,5 (5) при Рф (Р) < Рфном ном)

+0,5 (у)

при Рф (Р) > Рф^ом ном)

^-Q (A)-^

^-Q (S)-^

Активная фазная и трехфазная мощность «-ой гармонической составляющей Рф(п), P(«), Вт

Пределы измерений по входным сигналам тока и напряжения от 0,1' ином до и макс от 0,01^/ном до /макс 1 0,25 < |^р| < 1

+0,2 (5)

при Рф (Р) < Рфном ном)

+0,2 (у) при Рф (Р) > Рфном ном)

+0,5 (5)

при Рф (Р) < Рфном ном)

+0,5 (у)

при Рф (Р) > Рф^ом ном)

^-Q (A)-^

^-Q (S)-^

Реактивная фазная, трехфазная мощность Qф, Q, вар

Пределы измерений по входным сигналам тока и напряжения от 0,1' ином до и макс от 0,01^/ном до /макс 0,25 < |KQ| < 1

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (д, %с - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Реактивная фазная, трехфазная мощность основной частоты Qф(1),

Q(1), вар

Пределы измерений по входным сигналам тока и напряжения от 0,1 • ином до и макс от 0,01^ 1ном до 1макс

0,25 < |^е| < 1

+0,5 (5)

при Qф (Q) < ^^фном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (^^ном)

+1,0 (5)

при Qф (Q) < Qфном (^^ном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Реактивная мощность прямой последовательности напряжения и тока Q1, вар

Пределы измерений по входным сигналам тока и напряжения от 0,1 • ином до и максот 0,01^/ном до 1макс

0,25 < |KQ| < 1

+0,5 (5)

при Qф (Q) < Qфном (^^ном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Реактивная мощность обратной последовательности напряжения и тока Q2, вар

Пределы измерений по входным сигналам тока и напряжения от 0,1' ином до и макс от 0,01^/ном до 1макс 1

0,25 < |KQ| < 1

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+ 1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Реактивная мощность нулевой последовательности напряжения и тока Q0, вар

Пределы измерений по входным сигналам тока и напряжения от 0,1' ином до и макс от 0,01^/ном до /макс 1

0,25 < |KQ| < 1

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Реактивная фазная и трехфазная мощность «-ой гармонической составляющей Qф(n), Q(«), вар

Пределы измерений по входным сигналам тока и напряжения

от 0,1^^ном до и макс от 0,01^/ном до 1макс

0,25 < |^е| < 1

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > ^^фном (Qном)

+1,0 (5)

при Qф (Q) < ^^фном (Qном)

+1,0 (у)

при Qф (Q) > Qфном (^^ном)

^-Q (A)-^

^-Q (S)-^

Полная фазная, трехфазная мощность 8ф, S, В-А

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и макс от 0,01^/ном до 1макс

+0,5 (5)

при Qф (Q) < ^^фном (Qном)

+0,5 (у)

при Qф (Q) > ^^фном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (^^ном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Полная фазная, трехфазная мощность основной частоты 8ф(1),

S(i), В-А

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и макс от 0,01^/ном до /макс 1

+0,5 (5)

при Qф (Q) < ^^фном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (^^ном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Полная мощность нулевой последовательности напряжения и тока S0, В^А

Пределы измерений по входным сигналам тока и напряжения от 0,1' ином до и макс от 0,01^/ном до /макс

+0,5 (5)

при Qф (Q) < Qфном (^^ном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > Qфном (Qном)

^-Q (A)-^

^-Q (S)-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Полная мощность прямой последовательности напряжения и тока S1,

В^А

Пределы измерений по входным сигналам тока и напряжения от 0,1^^ном до и макс от 0,01^/ном до 1макс

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > ^^фном (Qном)

^-Q (A)-^

^-Q (S)-^

Полная мощность обратной последовательности напряжения и тока S2,

В^А

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и макс 2 от 0,01^/ном до 1макс

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > Qфном (Qном)

+1,0 (5)

при Qф (Q) < Qфном (Qном)

+1,0 (у)

при Qф (Q) > ^^фном (Qном)

^-Q (A)-^

^-Q (S)-^

Полная фазная и трехфазная мощность

«-ой гармонической составляющей Зф(п), S(n)В^А

Пределы измерений по входным сигналам тока и напряжения от 0,1^ Uном до и макс от 0,01^/ном до /макс 1

+0,5 (5)

при Qф (Q) < Qфном (Qном)

+0,5 (у)

при Qф (Q) > ^^фном (Qном)

+1,0 (5)

при Qф (Q) < ^^фном (Qном)

+1,0 (у)

при Qф (Q) > ^^фном (Qном)

^-Q (A)-^

^-Q (S)-^

Коэффициент мощности фазный и трехфазный KP

от -1 до 1

±0,01 (Л)

^-Q (A)-^

^-Q (S)-^

Параметры электрической энергии

Активная трехфазная энергия Wp, кВт^ч

Пределы измерений по входным сигналам тока и напряжения от 0,8^ ином до и макс от 0,01^/ном до /макс 1 0,25 < cos ф < 1 (инд., емк.)

Класс точности 0,2S по ГОСТ 31819.22-2012

Класс точности 0,5S по ГОСТ 31819.22-2012

_-02-_

^-05-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, у, % - приведенная)

Модификация счетчика

Активная трехфазная энергия основной частоты Wp(1), кВт ч

Пределы измерений по входным сигналам тока и напряжения от 0,8^ ^Uhom до и макс от 0,01^ 1ном до 1макс 0,25 < cos ф < 1

(инд., емк.)

Показатели точности соответствуют классу точности 0,2S по

ГОСТ 31819.22-2012

Показатели точности соответствуют классу точности 0,5S по

ГОСТ 31819.22-2012

Активная трехфазная энергия прямой последовательности

Wpi, кВт^ч

Пределы измерений по входным сигналам тока и напряжения от 0,8^ Uhom до 1,15^ Uном от 0,01^ Ihom до 1макс 1 0,25 < cos ф < 1 (инд., емк.)

Показатели точности соответствуют классу точности 0,2S по ГОСТ 31819.22-2012

Показатели точности соответствуют классу точности 0,5S по

ГОСТ 31819.22-2012

_-02-_

^-05-...

Реактивная трехфазная

энергия Wq, квар^ч

Пределы измерений по входным сигналам тока и напряжения от 0,8^ Uhom до 1,15^ Uном от 0,01^ 1ном до 1макс 1 для КТ 0,5 от 0,02^ 1ном до 1макс 1 для КТ 1 0,25 < sin ф < 1 (инд., емк.)

Класс точности 0,5 по ТУ 26.51.63-03089466010-2020

Класс точности 1 по ГОСТ 31819.23-2012

^-02-_

^-05-^

Реактивная трехфазная энергия основной частоты Wq(1), квар^ч

Пределы измерений по входным сигналам тока и напряжения от 0,8^ Uhom до 1,15' ином

от 0,01^Ihom до 1макс для КТ 0,5

от 0,02^ 1ном до 1макс для КТ 1

0,25 < sin ф < 1 (инд., емк.)

Показатели точности соответствуют классу точности 0,5 по ТУ 26.51.63-03089466010-2020

Показатели точности соответствуют классу точности 1 по

ГОСТ 31819.23-2012

^-02-_

^-05-^

Наименование характеристики

Диапазон измерений

Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, Y, % - приведенная)

Модификация счетчика

Пределы измерений по входным сигналам тока и напряжения от 0,8^ ином до 1,15^ ином от 0,01 •1ном до 1макс для КТ 0,5 от 0,02 •1ном до 1макс для КТ 1 0,25 < sin ф < 1 ___________________________(инд., емк.)__

  • 1) Верхний предел измерений силы тока 1макс:

Реактивная трехфазная энергия прямой последовательности Wqi, квар^ч

Показатели точности соответствуют классу точности 0,5 по ТУ 26.51.63-03089466010-2020

Показатели точности соответствуют классу точности 1 по ГОСТ 31819.23-2012

^-02-_

  • -  для модификации с расширенным диапазоном измерений (_ -Ext-^) 1макс 2'1ном;

  • -  для остальных модификаций 1макс = 1,5-1ном

  • 2) Верхний предел измерений напряжения имакс:

  • -  для модификации с расширенным диапазоном измерений (_ -Ext-^) U макс = 2'UhOM;

  • -  для остальных модификаций имакс = 1,5- ином

Примечания.

  • 1. Приведенные погрешности рассчитываются относительно номинальных значений, если не указано иного. Для однофазных мощностей номинальные значения составляют:

    Р = и • I

    * ном ^-'ном 'ном

    Сном ^ном • ^ном

    V = и • I

    ‘-'ном ’-'ном 'ном

    Для трехфазных мощностей номинальные значения равны номинальным значениям для однофазных мощностей, умноженным на 3.

    2. Измеряемые параметры ПКЭ и напряжения относятся к фазным и линейным напряжениям.

    При измерениях гармонических и интергармонических составляющих выбор методов группирования по ГОСТ 30804.4.7-2013 и

  • 3. возможен ГОСТ IEC 61000-4-30-2017:

гармонических группы, интергармонические подгруппы; гармонические подгруппы, центрированные интергармонические подгруппы.

  • 4. Среднеквадратическое значение напряжения U, среднеквадратическое значение силы фазного тока I, активная фазная, трехфазная мощность Рф, Р, реактивная фазная, трехфазная мощность Qф, Q, полная фазная, трехфазная мощность 8ф, S измеряются с учетом всех спектральных составляющих до 50 гармоники включительно, а также интергармоник до 49 порядка.

  • 5. Частота n-ой гармонической составляющей определяется по формуле /(„) = п • f(1), частота m-ой интергармонической составляющей - /(^) = (т + 0,5) • f(1)

    Наименование характеристики

    Диапазон измерений

    Пределы допускаемой основной погрешности (5, % - относительная, Л, единицы измеряемой величины - абсолютная, Y, % - приведенная)

    Модификация счетчика

    6. методом:

Измерения реактивной мощности Qф, Q счетчик выполняет геометрическим

7.

Q = 7^2 - Р2

В связи с тем что значения фазовых углов, получаемых при преобразовании Фурье, равные п и -п, соответствуют одной и той же точке комплексной плоскости (g±7^ = -1), значения фазовых углов в области значений (-180°±Л) и (+180°±Л) могут менять свой знак на противоположный. Перемена знака в данной области значений не является неисправностью счетчика. Значение погрешности измерений углов фазового сдвига при этом должно рассчитываться по формуле:

|Д|     |^изм|    |^эт|

  • 8.    Показатели точности ПКЭ, параметров напряжения, тока, электрической мощности, нормированы в диапазоне частот от 42,5 до 57,5 Гц.

  • 9.    Под коэффициентом мощности KP в общем случае понимается отношение активной к полной мощности: Kp = P/S; для синусоидального сигнала Kp = cos ф.

  • 10.   Под коэффициентом KQ в общем случае понимается отношение реактивной к полной мощности: KQ = Q/S; для синусоидального сигнала KQ = sin ф.

  • 11.   Влияющей величиной при измерениях ПКЭ, параметров напряжения, тока, электрической мощности является температура окружающего воздуха. Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха при измерениях ПКЭ, параметров напряжения, тока, электрической мощности не превышают половины предела допускаемой основной погрешности при отклонении температуры окружающего воздуха от (20±5) °С на каждые 10 °С в рабочих условиях измерений.

  • 12.   Дополнительные погрешности при измерениях параметров электрической энергии - в соответствии с ГОСТ 31819.22-2012 для КТ 0,2S, КТ 0,5S (активная трехфазная энергия, активная трехфазная энергия основной частоты, активная трехфазная энергия прямой последовательности), таблицами 5-14 для КТ 0,5 (ТУ 26.51.63-030-89466010-2020) и ГОСТ 31819.23-2012 для КТ 1 (реактивная трехфазная энергия, реактивная трехфазная энергия основной частоты, реактивная трехфазная энергия прямой последовательности).

  • 13.   Класс A по ГОСТ 30804.4.7-2013 и ГОСТ IEC 61000-4-30-2017 соответствует модификации . -02-., класс S - модификации . -05.

Таблица 16 - Метрологические характеристики преобразования аналоговых сигналов в цифровые выборки мгновенных значений напряжения и силы тока (модификации . _-02-_-MU, .^-05-^-MU)

Наименование характеристики

Значение

Диапазон измерений (преобразований) напряжения переменного тока и и напряжения основной частоты U(i), В

от 0,1 • ином до и макс:

Пределы допускаемой относительной основной погрешности измерений (преобразований) напряжения переменного тока U и напряжения основной частоты U(i),

±0,1

Диапазон измерений (преобразований) силы переменного тока 1 и силы тока основной частоты l(i)., А:

от 0,01'1ном до 1макс

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений (преобразований) силы переменного тока / и силы тока основной частоты /(1), %, в поддиапазонах:

  • - от 0,01^ 1ном до 0,05 •Ihom не включ.

  • - от 0,05^1ном до /мак,?2 включ.

±1,0

±0,1

Диапазон измерений (преобразований) частоты переменного тока, Гц________________________________________________

Пределы допускаемой абсолютной основной погрешности измерений (преобразований) частоты переменного тока, Гц______

Диапазон измерений (преобразований) напряжения n-й гармонической составляющей U(n), В__________________________

Пределы допускаемой основной погрешности измерений (преобразований) напряжения n-й гармонической составляющей

U(n):

  • - абсолютной (при U(n) < 0,01-Uhom)

  • - относительной (при U(n') > 0,01-Uhom)_____________________________

Диапазон измерений (преобразований) силы тока n-й гармонической составляющей I(n), А____________________________

Пределы допускаемой основной погрешности измерений (преобразований) силы тока n-й гармонической составляющей 1(п)

  • - абсолютной (при 1(п) < 0,03-Ihom)

  • - относительной (при 1(п) > 0,03 -Ihom)_______________________________

Пределы допускаемой абсолютной основной угловой погрешности при измерениях (преобразованиях) напряжения и силы тока основной частоты, гармонических составляющих напряжения и тока, '__________________________________________

1) Верхний предел измерений напряжения Оиакс:

  • -  для модификации с расширенным диапазоном измерений (TOPAZ SM-. _ -Ext-. _) U макс = 2-U ном;

  • -  для остальных модификаций имакс = 1,5-ином;

^2 Верхний предел измерений силы тока 1макс:

  • -  для модификации с расширенным диапазоном измерений (TOPAZ SM-.-Ext-.) 1макс 2^1ном;

  • -  для остальных модификаций 1макс = 1,5-1ном Примечания.

  • 1. Для напряжения переменного тока U, силы переменного тока I, гармонических составляющих напряжения U(n) и тока I(n), напряжения U(1) и тока I(1) основной частоты указаны среднеквадратические значения соответствующих величин.

  • 2. Напряжение U и сила переменного тока I измеряются с учетом всех спектральных составляющих до 50 гармоники включительно

  • 3. Погрешности измерений (преобразований) указаны для среднеквадратических значений силы тока и напряжения.

  • 4. Влияющей величиной при измерениях (преобразованиях) напряжения переменного тока U, напряжения основной частоты U(1), напряжения постоянного тока, силы переменного тока I, силы тока основной частоты I(i), частоты переменного тока /, напряжения n-й гармонической составляющей U(n), n-й гармонической составляющей I(n^) является температура окружающего воздуха. Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха при вышеперечисленных величин не превышают половины предела допускаемой основной

от 42,5 до 57,5

±0,01

от 0 до 0,3- Uhom

±0,0003^ ином ±3,0

от 0 до 0,5- /ном

±0,0003^/ном

±3,0

±3

Наименование характеристики

Значение

погрешности при отклонении температуры окружающего воздуха от (20±5) °С на каждые 10 °С в рабочих условиях измерений.

5. Показатели точности величин, указанных в таблице, нормированы в диапазоне частот от 42,5 до 57,5 Гц.

Таблица 17 - Метрологические характеристики счетчиков модификации . .-SV-.

__________Наименование характеристики

Значение

  • 1. Измеряемые величины, погрешностей идентичны .-02-.-Q (A)-. при частоте дискретизации сигнала 12800 и 14400 Гц (соответственно 256 и 288 выборок за период промышленной частоты).

    диапазоны измерений и пределы допускаемых основных соответствующим показателям счетчиков модификаций

  • 2. При меньших частотах дискретизации погрешности измерений величин, связанных с гармониками и интергармониками, гарантируются до следующих порядков:

    n =

    10

    и

    n =

    12

    и

    n =

    24

    и

    n =

    48

    и

m = 9 при частоте 1000 Гц (20 выборок за период);

m = 11 при частоте 1200 Гц (24 выборки за период);

m = 23 при частоте 2400 Гц (48 выборок за период); m = 47 при частоте 4800 Гц (96 выборок за период).

На показатели точности величин, не связанные с гармониками и интергармониками, в том числе класс точности счетчика активной и реактивной энергии, частота дискретизации сигнала не влияет.

  • 3. Влияющей величиной при измерениях ПКЭ, параметров напряжения, тока, электрической мощности, электрической энергии является температура окружающего воздуха. Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха при измерениях ПКЭ, параметров напряжения, тока, мощности, энергии не превышают половины предела допускаемой основной погрешности при отклонении температуры окружающего воздуха от (20±5) °С на каждые 10 °С в рабочих условиях измерений.

Таблица 18 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока: номинальное значение, В рабочий диапазон, В

24; 230

от 15 до 48 от 100 до 370

- напряжение переменного тока частотой 50 Гц: номинальное значение, В рабочий диапазон, В

230 от 85 до 264

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность при температуре окружающей среды +20 °С, %

  • - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84,0 до 106,7

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность при температуре окружающей среды +25 °С, %

  • - атмосферное давление, кПа

-40 до +70 до 95 от 84,0 до 106,7

Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254-2015

IP54

Мощность, потребляемая по цепям питания, В^А, не более

10

Наименование характеристики

Значение

Мощность, потребляемая по измерительным цепям напряжения (на фазу), В^А, не более

0,06

Мощность, потребляемая по измерительным цепям тока (на фазу), В • А, не более

0,05

Число тарифных зон

8

Глубина хранения результатов измерений:

- профили нагрузки для 30-минутных интервалов, сут., не менее

90

  • - профили нагрузки для 60-минутных интервалов, сут., не менее

  • - значения потребленной активной и реактивной электрической энергии

180

с нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд),

123

сут, не менее

Длительность сохранения информации в энергонезависимой памяти счетчика (результатов измерений, параметров настройки, встроенного программного обеспечения) при отключенном питании, лет, не менее

30

Самодиагностика с фиксацией в журнале

имеется

Габаритные размеры (глубина^ширина^длина), мм, не более

70x154x301

Масса, кг, не более

1,5

Таблица 19 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

30

Средняя наработка на отказ, ч

320000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
