Принцип действия измерителей основан на детектировании высокочастотных импульсов напряжения частичных разрядов, возникающих внутри изоляции, посредством датчиков ЧР, установленных на объекте испытаний, с последующей обработкой сигнала с помощью аналогово-цифрового преобразования и дальнейшей передачей его на сервер по оптоволоконной сети.

Измерители применяются для анализа и оценки интенсивности и распределения импульсов ЧР, предупреждения об аварийном состоянии высоковольтных кабелей, концевых и соединительных муфт (повышенной интенсивности старения электрической изоляции и вероятности возникновения электрического пробоя) путём регистрации параметров частичных разрядов (ЧР) и контроля динамики их развития.

Измерители применяются при анализе технического состояния изоляции кабельных линий.

Функционально измерители состоят из:

• -    внешних измерительных датчиков ЧР, установленных на каждом сетевом компоненте (опционально);

• -    датчика измерения фазы, установленного на одной из фаз силового кабеля;

• -    высоковольтного индукционного источника питания, предназначенного для электропитания измерителей при отсутствии промышленных источников питания (опционально);

• -    блока сбора и обработки данных, в котором сигналы ЧР от каждого контролируемого канала силового кабеля стробируются, усиливаются, собираются и анализируются модулем высокоскоростного сбора данных, а после передаются на сервер через оптоволоконную сеть;

• -    локального или централизованного сервера в сочетании с базой данных, который выполняет вычисления и анализ сигналов унифицированным образом. Получая данные от блока сбора и обработки данных, выполняет хранение данных частичного разряда, отображение амплитуды частичного разряда, частоты разряда, спектра разряда и другой информации о частичном разряде, оценку неисправности кабеля.

Конструктивно измерители выполнены в виде стационарного моноблока из стального корпуса. В зависимости от модификации, измерители могут быть трех или шести канальными (с возможностью расширения для дополнительных датчиков). Все каналы измерения являются независимыми и имеют: входное сопротивление 50 Ом, фильтр полосы частот, способный отделять шум импульсов ЧР по частотному наполнению и форме импульса, аналого-цифровой преобразователь.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

Общий вид измерителей представлен на рисунке 1. Нанесение знака поверки в

обязательном порядке на измерители не предусмотрено.

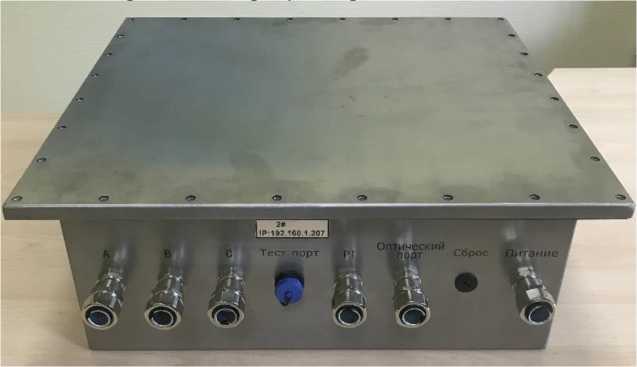

Рисунок 1 - Общий вид измерителей

Пломбирование измерителей не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
