Номер по Госреестру СИ: 94171-24
94171-24 Датчики угла поворота
(ДУПР)
Назначение средства измерений:
Датчики угла поворота ДУПР (далее -датчики) предназначены для измерения угла поворота ротора в машинах вращательного действия с применением активных магнитных подшипников.
Внешний вид.
Датчики угла поворота
Рисунок № 1
Внешний вид.
Датчики угла поворота
Рисунок № 2
Внешний вид.
Датчики угла поворота
Рисунок № 3
Общие сведения
Дата публикации - 31.01.2025
Срок свидетельства - 24.12.2029
Номер записи - 195985
ID в реестре СИ - 1422178
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДУПР-135075003 ПФТР.402161.001 ТУ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО")
Страна - РОССИЯ
Населенный пункт - г. Псков
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3075 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики угла поворота (ДУПР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88615-23 28.03.2028 |
Модули контроля и управления, МКУ-0218 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
91554-24 11.03.2029 |
Датчики частоты вращения импульсного типа, ДИ-022 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
93109-24 04.09.2029 |
Датчики линейных перемещений, ДЛПР Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
1 год |
|
93697-24 02.11.2029 |
Модули контроля и управления, МКУ-0223 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
94171-24 24.12.2029 |
Датчики угла поворота, ДУПР Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Датчики угла поворота (ДУПР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 3 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Датчики угла поворота (ДУПР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в подразделе 2.4 «Подключение и использование» раздела 2 «Использование по назначению» документа ПФТР.402161.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 года № 2482;
ПФТР.402161.001 ТУ «Датчики угла поворота ДУПР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЭМАС-ТУРБО» (ООО «ЭМАС-ТУРБО») ИНН 6027201869
Юридический адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18 Телефон: +7 (8112) 72-30-71
E-mail: office@emas-turbo.ru
Изготовитель
Общество с ограниченной ответственностью «ЭМАС-ТУРБО» (ООО «ЭМАС-ТУРБО») ИНН 6027201869Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18
Телефон: +7 (8112) 72-30-71
E-mail: office@emas-turbo.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЭМАС-ТУРБО» (ООО «ЭМАС-ТУРБО») ИНН 6027201869Юридический адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18 Телефон: +7 (8112) 72-30-71
E-mail: office@emas-turbo.ru
Принцип действия датчиков основан на изменении индуктивностей измерительных обмоток, вызванных поворотом ответной части датчика (эксцентрика), установленной на ротор, относительно неподвижных измерительных обмоток.
Подключение обмоток датчиков к модулям контроля и управления МКУ-0218 (регистрационный № типа СИ 88615-23) обеспечивает преобразование вращательного движения ротора в электрический сигнал так, чтобы амплитуда сигнала являлась функцией угла поворота.

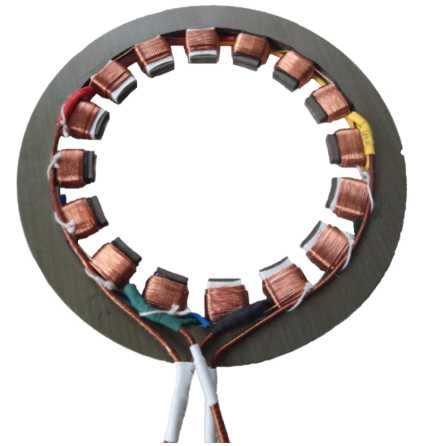

Конструктивно датчики состоят из магнитопровода с измерительными обмотками, устанавливаемого в металлический корпус. Магнитопровод представляет собой полюсный статор, выполненный из листовой изотропной электротехнической стали, на котором размещены измерительные обмотки.
Датчики угла поворота ДУПР выпускаются в модификациях, отличающихся значениями внешнего и внутреннего диаметров магнитопровода.
Модификации датчиков угла поворота ДУПР имеют условное обозначение:
ДУПР-ABC ПФТР.402161.001 ТУ,
где
ДУПР - аббревиатура обозначения типа средства измерений;
A - значение в диапазоне от 100 до 210 мм, состоящее из 3 цифр и обозначающее внешний диаметр магнитопровода;
B - значение в диапазоне от 40 до 150 мм, состоящее из 3 цифр и обозначающее внутренний диаметр магнитопровода;
C - значение из 3 цифр, обозначающее толщину магнитопровода равную 3,5 мм (при указании в модификации датчиков размеры округляются в меньшую сторону до целого числа).
ПФТР.402161.001 ТУ - обозначение документа, устанавливающего требования к средству измерений (обозначение технических условий изготовителя).

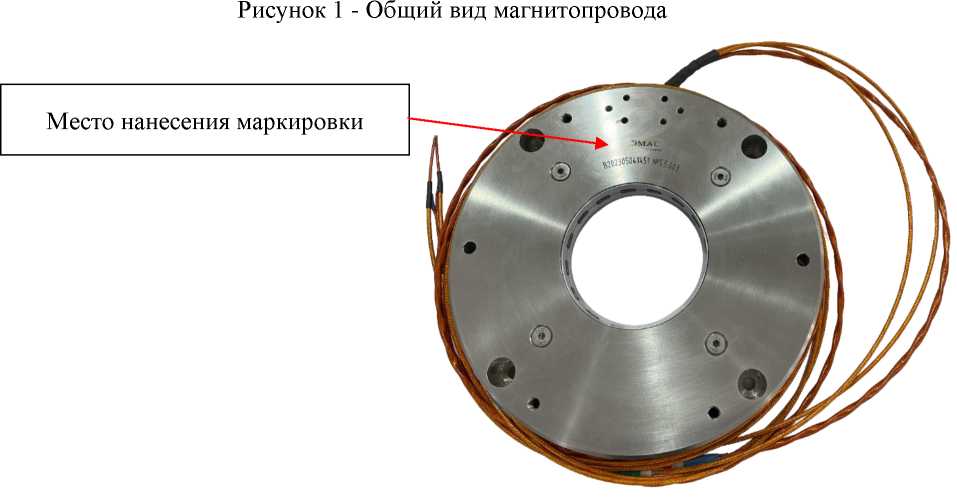

Общий вид магнитопровода приведен на рисунке 1. Общий вид датчика угла поворота ДУПР с местом нанесения маркировки приведен на рисунке 2.
Рисунок 2 - Общий вид датчика угла поворота ДУПР с местом нанесения маркировки
Идентификация датчиков осуществляется методом визуального осмотра маркировки, нанесенной методом лазерной гравировки на торцевую поверхность корпуса с наружной стороны. Маркировка содержит информацию о наименовании и/или товарном знаке изготовителя, артикуле, заводском номере в виде цифрового обозначения, состоящего из арабских цифр. Артикул в буквенно-числовом формате присваивается изготовителем и соответствует модификации датчика, приведенной в паспорте.
При невозможности визуального осмотра маркировки в процессе эксплуатации датчики идентифицируются по технической документации (паспорту) на машину вращения, в котором указаны артикул и заводской номер датчика.

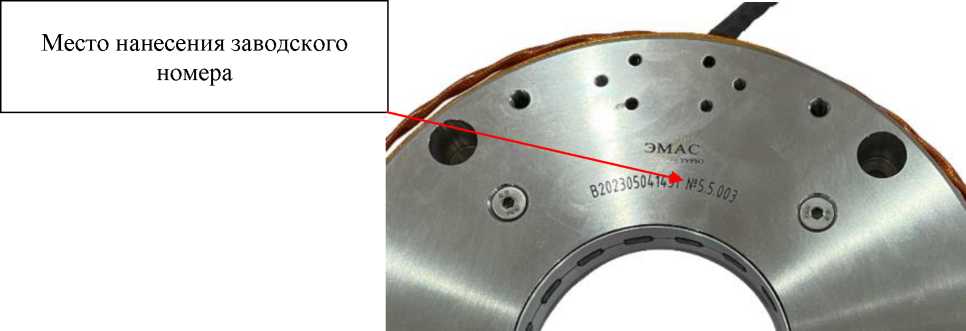

Пример маркировки с местом нанесения заводского номера приведен на рисунке 3.
Рисунок 3 - Пример маркировки с местом нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбировка датчиков от несанкционированного доступа не производится. В процессе эксплуатации возможность внешних механических регулировок отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик угла поворота ДУПР |
Модификация в соответствии с договором поставки |
1 шт. |
|
* Ответная часть датчика (эксцентрик) |
- |
1 шт. |
|
* Модуль контроля и управления |
МКУ-0218 |
1 шт. |
|
* Приспособление для крепления датчика на головке делительной оптической |
ПФТР.Э.ДУПР 1.01.00 |
1 шт. |
|
* Генератор балансировки и проверки чувствительности датчиков линейных перемещений ротора |
ПФТР.Э.ДПР 5.01.00 |
1 шт. |
|
Паспорт |
ПФТР.402161.001 ПС |
1 экз. |
|
** Руководство по эксплуатации |
ПФТР.402161.001 РЭ |
1 экз. |
|
** Методика поверки |
- |
1 экз. |
|
Примечания: * по заказу. **допускается поставка в электронном виде. | ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла поворота |
от 0° до 360° |
|
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений угла поворота, % |
±10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника переменного тока, В |
24 ± 5 % |
|
Частота питающего напряжения, кГ ц |
15 ± 5 % |
|
* Габаритные размеры магнитопровода, мм:
|
от 95 до 215 от 35 до 155 от 3 до 4 |
|
* Масса, кг, не более |
30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -25 до +40 |
|
Примечания: * Указаны размеры и масса для всего ряда датчиков, фактические значения указываются в паспорте на датчик. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
40000 |
