Номер по Госреестру СИ: 93697-24
93697-24 Модули контроля и управления
(МКУ-0223)
Назначение средства измерений:
Модули контроля и управления МКУ-0223 (далее - модули) предназначены для измерений и преобразований входных сигналов от первичных преобразователей в виде силы постоянного тока, напряжения постоянного тока и частоты в значение измеряемой физической величины, а также измерений температуры при помощи термопреобразователей сопротивления.
Внешний вид.
Модули контроля и управления
Рисунок № 1
Внешний вид.
Модули контроля и управления
Рисунок № 2
Внешний вид.
Модули контроля и управления
Рисунок № 3
Общие сведения
Дата публикации - 02.11.2024
Срок свидетельства - 02.11.2029
Номер записи - 195480
ID в реестре СИ - 1420953
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО")
Страна - РОССИЯ
Населенный пункт - г. Псков
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2637 от 2024.11.02 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Модули контроля и управления (МКУ-0223)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88615-23 28.03.2028 |
Модули контроля и управления, МКУ-0218 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
91554-24 11.03.2029 |
Датчики частоты вращения импульсного типа, ДИ-022 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
93109-24 04.09.2029 |
Датчики линейных перемещений, ДЛПР Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
1 год |
|
93697-24 02.11.2029 |
Модули контроля и управления, МКУ-0223 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
94171-24 24.12.2029 |
Датчики угла поворота, ДУПР Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Модули контроля и управления (МКУ-0223)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули контроля и управления (МКУ-0223)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей является метрологически значимым. Конструкция модулей исключает
встроенным и возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализована с помощью авторизации пользователя, паролей и ведения журнала событий.
Идентификационные данные ПО и приведены в таблице 1. Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SMP.Model-v03; |
|
Номер версии (идентификационный номер ПО), не ниже |
03 |
|
Цифровой идентификатор ПО |
1e71e457 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус модуля в соответствии с рисунком 1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ПФТР.421413.002 ТУ «Модули контроля и управления МКУ-0223. Технические условия».
Правообладательответственностью
«ЭМАС-ТУРБО»
«ЭМАС-ТУРБО»
Общество с ограниченной
(ООО «ЭМАС-ТУРБО»)
ИНН 6027201869
Юридический адрес: 180006, г. Псков, ул. Школьная, д. 18
Телефон +7(8112) 72-30-71
E-mail: office@emas-turbo.ru
Изготовитель
ответственностьюОбщество с ограниченной
(ООО «ЭМАС-ТУРБО»)
ИНН 6027201869
Адрес: 180006, г. Псков, ул. Школьная, д. 18
Телефон +7(8112) 72-30-71
E-mail: office@emas-turbo.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ответственностью«ЭМАС-ТУРБО»
«ЭМАС-ТУРБО»
Общество с ограниченной
(ООО «ЭМАС-ТУРБО»)
ИНН 6027201869
Юридический адрес: 180006, г. Псков, ул. Школьная, д. 18
Телефон +7(8112) 72-30-71
E-mail: office@emas-turbo.ru
Принцип действия модулей основан на измерении электрических сигналов, поступающих через измерительные каналы от датчиков, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.
Состав модуля МКУ-0223:
-
- блок контроля и управления (БКУ) - предназначен для приема измерений и обработки сигналов от первичных датчиков системы магнитного подвеса;
-
- блок формирователей тока (БФТ) - предназначен для формирования токов в обмотках активных магнитных подшипниках по заданному алгоритму обработки сигналов БКУ.
БКУ выпускается в двух модификациях:
-
- с платой формирования контрольных аналоговых сигналов для подключения датчиков импульсного типа - МКУ-0223.БКУ.И;
-
- с платой формирования контрольных аналоговых сигналов для подключения датчиков резольверного типа - МКУ-0223.БКУ.Р.
Конструктивно блоки выполнены в стальных или алюминиевых корпусах, обеспечивающих:
-
- одностороннее фронтальное подключение внешних кабельных линий;
-
- обслуживание электронных плат и отдельных компонентов без демонтажа блоков от мест установки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на наклейку и на фронтальную плоскость блока контроля и управления, на боковую плоскость блока формирователей тока, что обеспечивает идентификацию каждого экземпляра МКУ в течение всего срока эксплуатации. Место нанесения заводского номера представлено на рисунке 1.
Конструкцией модулей пломбирование не предусмотрено.
Нанесение знака о поверки на МКУ-0223 не предусмотрено.

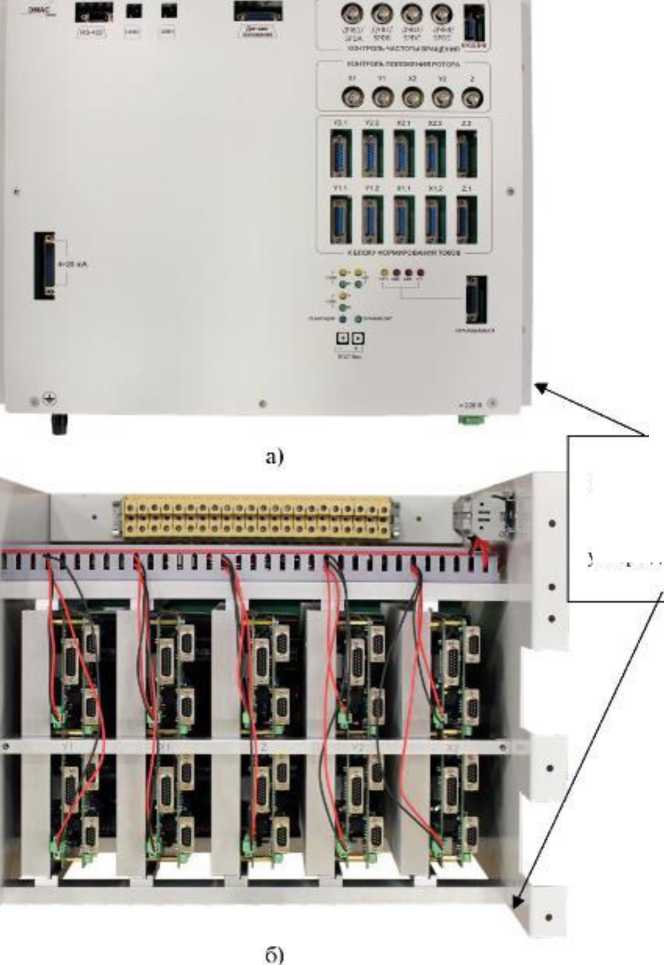

Общий вид блока контроля и управления с указанием места знака утверждения типа представлен на рисунке 1.
Место нанесения чаподского номера, знака утверждения типа
а - БКУ б - БФТ
Рисунок 1 - Модуль контроля и управления МКУ-0223
Место нанесения заводского номера
ЗаЕ.№ 2/001
Рисунок 2 - Место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Метрологическая характеристика |
Значение |
|
Измерительные каналы линейных перемещений ротора | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,0 до 3,3 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения постоянного тока, % |
±5 |
|
Количество каналов, шт. |
6 |
|
Измерительные каналы тока рабочих обмоток | |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 20 |
таблицы 2
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, % |
±7,5 |
|
Количество каналов, шт. |
10 |
|
Измерительные каналы температуры рабочих обмоток | |
|
Диапазон измерений силы постоянного тока от первичных преобразователей температуры, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока от первичных преобразователей температуры, % |
±2,5 |
|
Количество каналов, шт. |
10 |
|
Измерительные каналы температуры блока контроля и управления | |
|
Диапазон измерений электрического сопротивления постоянного тока от первичных преобразователей температуры, Ом |
от 40 до 3000 (от 0 до +125 °С) |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений температуры при помощи термопреобразователей сопротивления, % |
±10 |
|
Количество каналов, шт. |
5 |
|
Измерительные каналы частоты вращения | |
|
Диапазон измерений частоты, Гц |
от 2 до 833 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±2 |
|
Количество каналов, шт. |
4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания БКУ: — от источника постоянного тока, В |
от 100 до 300 |
|
— от источника переменного тока, В |
от 120 до 240 |
|
Напряжение питания БФТ: — сигнальных цепей от источника постоянного тока, В |
24В |
|
— силовых цепей от источника постоянного тока, В |
от 100 до 300 |
|
Максимально допустимая потребляемая мощность, Вт |
5000 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для МКУ-0223.БКУ |
495x381x60 |
|
- для МКУ-0223.БФТ |
495x410x370 |
|
Масса, кг, не более - для модулей модификации МКУ-0223.БКУ |
9,0 |
|
- для модулей модификации МКУ-0223.БФТ |
25,0 |
|
Рабочие условия измерений: - температура окружающей среды, °C |
от +10 до +40 |
|
- относительная влажность, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
15 |
