между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

Конструктивно расходомеры состоят из: преобразователя расхода первичного OPTISONIC 7000 или 8000 (далее - ПРП); преобразователя сигналов серии 300 (далее - ПС).

ПРП представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов. Опционально сенсоры могут быть съёмными.

ПС на основе информации, полученной от ПРП, реализует функции расчета скорости потока, направление потока, определяется объем и/или объёмный расход при рабочих условиях. ПС имеет возможность вычислять объёмный расход, приведённого к стандартным условиям в соответствии с ГОСТ 2939-63 (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры), скорость звука в среде, молярная масса. При известной плотности газа расходомеры имеют возможность вычислять массовый расход. При измерении расхода перегретого водяного пара (опционально, при введении вручную в ПС данных по давлению и температуре; при подключении к ПС датчиков давления и температуры) расходомеры имеют возможность вычислять энтальпию, массовый расход и плотность пара. Измеренные и вычисленные значения могут преобразовываться в токовый, частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.

Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Расходомеры выпускается в следующих модификациях:

7300 (далее - OPTISONIC 7300),

8300 (далее - OPTISONIC 8300).

OPTISONIC 7300 выпускаются в двух исполнениях:

C - компактная версия (ПС крепится непосредственно на ПРП);

F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).

OPTISONIC 8300 выпускаются в одной версии F - раздельная версия (ПС крепится отдельно и соединен кабелем с ПРП).

Возможен вариант исполнения с двумя и более ПС и/или сдвоенными (или более) ПРП (редундантное исполнение).

Расходомеры также могут быть выполнены в следующих исполнениях:

• - взрывозащищённом;

• - со съемными сенсорами (только для OPTISONIC 7300);

• - с датчиком давления;

• - с датчиком температуры;

• - с датчиками давления и температуры;

• - со встроенными обогревающими элементами.

Возможны комбинации исполнений.

В зависимости от потребностей, окраска расходомеров может быть различной.

Общий вид расходомеров представлен на рисунке 1.

Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора в виде наклейки завода изготовителя. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

Серийные номера расходомеров имеют буквенно-цифровой формат, наносятся на маркировочную табличку типографическим методом в соответствии с рисунком 3.

Нанесение знака поверки на расходомеры не предусмотрено.

а)

б)

в)

г)

ж)

з)

е)

д)

Рисунок 1 - Внешний вид расходомеров

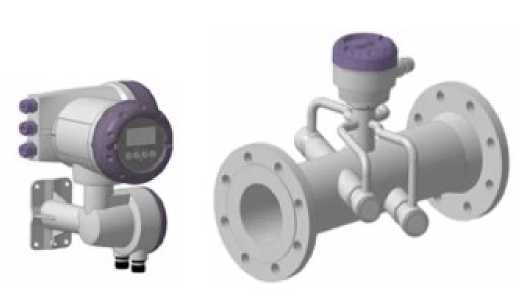

а) компактное исполнение расходомеров OPTISONIC 7300 С;

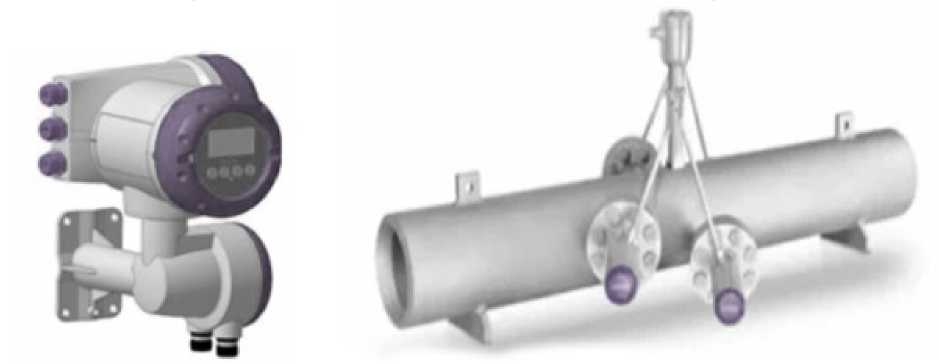

б) раздельное исполнение расходомеров OPTISONIC 7300 F;

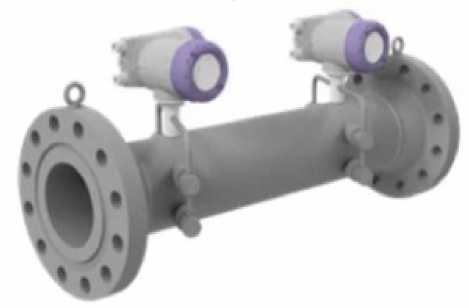

в) редундантное исполнение расходомеров OPTISONIC 7300 C;

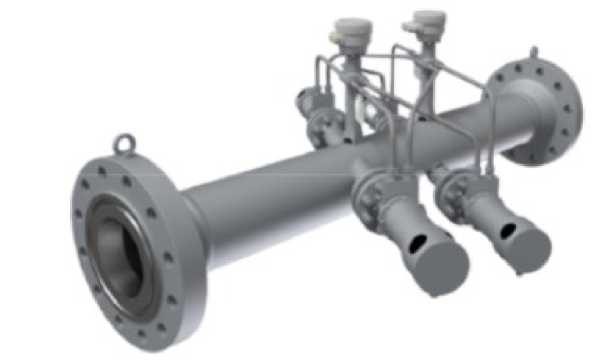

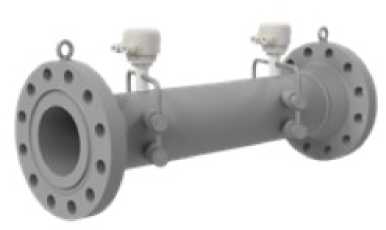

г) редундантное исполнение расходомеров OPTISONIC 7300 F;

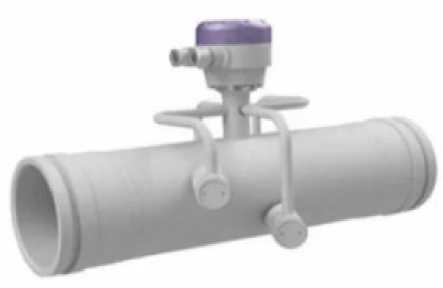

д) раздельное исполнение расходомеров OPTISONIC 7300 F с быстросъемными подключениями;

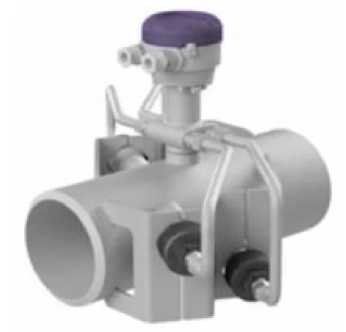

е) раздельное исполнение со съемными сенсорами и с разделом кромок под сварку расходомеров OPTISONIC 7300 F;

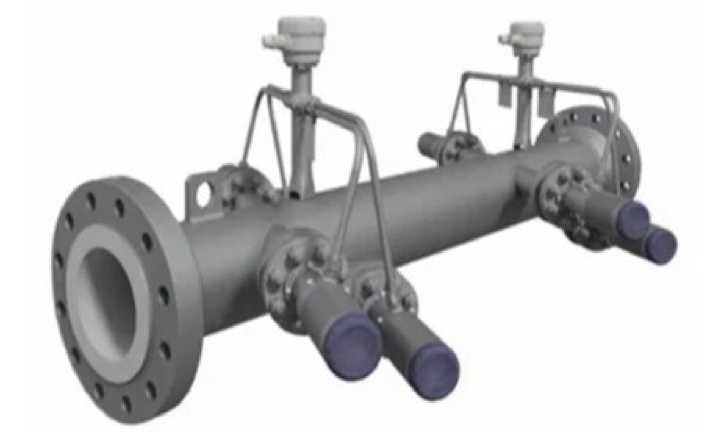

ж) раздельное исполнение расходомеров OPTISONIC 8300 F;

з) редундантное исполнение расходомеров OPTISONIC 8300 F;

и) раздельное исполнение со

OPTISONIC 8300 F.

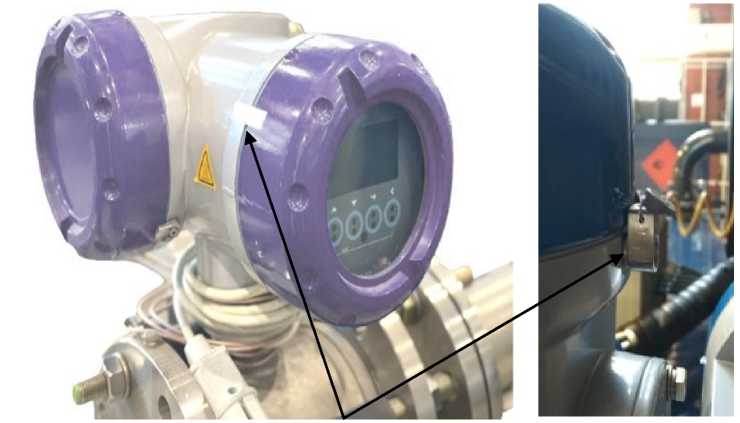

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Место нанесения серийного номера

ООО "УЛЬТРА-Автома™

NaHoM^

фиката

GK

агпЬ -

Место нанесения знака утверждения типа

ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ. ОТКЛЮЧИВ

ОТ СЕТИ

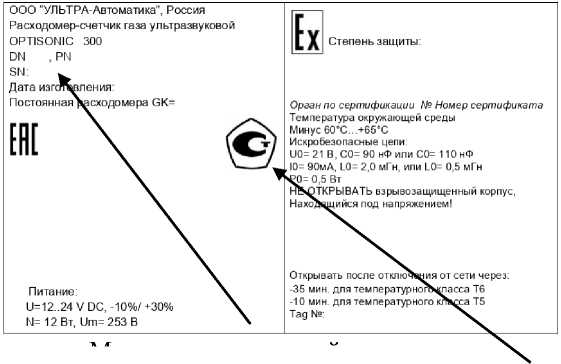

Рисунок 3 -Внешний вид маркировочной таблички
