Наименование

Количество

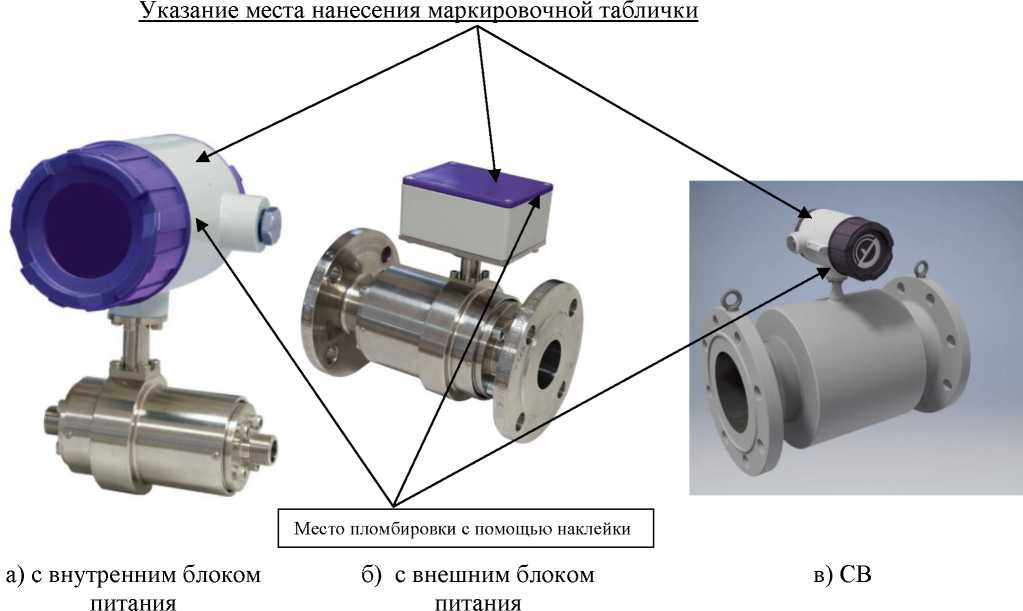

Расходомер (ПРП и ПС)

1 шт. в соответствии с заказом

Блок питания, совмещенный с клеммами интерфейсов

1 шт.

Межблочный FTP кабель

1 шт.

Литиевые батареи (2 шт.), с соединительным разъемом

1 шт.

Руководство по монтажу, эксплуатации и техническому обслуживанию

**

1 шт.^**

Паспорт

1 шт.

^* в зависимости от интерфейса и типа преобразователя сигналов ** допускается комплектовать на бумажном или электронном носителе

Наименование характеристики

Значение

Диапазоны измерений объемного расхода

См. таблицу 4

Пределы основной допускаемой относительной погрешности измерений объемного расхода и объема, %

См. таблицу 3

Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, %

±0,03

Пределы дополнительной допускаемой относительной погрешности при преобразовании измеренных значений объемного расхода и объема в частотно-импульсный сигнал, %

±0,03

Коэффициент температурного дрейфа токового выхода, 10^-6/°С

±30,0

Класс точности

Пределы основной допускаемой относительной погрешности измерений объема и объемного расхода в зависимости от скоростей потока, %

v<0,1

0,1<v<0,28

0,28<v<1,0

1,0<v<5,0

5,0<v<15

КТ0,3

±(0,3 + 0,2/v)

±0,3

КТ0,5

±(0,3 + 0,2/v)

±0,5

КТ1,0

±(0,3 + 0,2/v)

±1,0

КТ2,0

±(0,3 + 0,2/v)

±2,0

Примечание

v - скорость потока, м/с

Таблица 4 -Диапазоны изме

рений объемного

расхода.

Диаметр условного прохода DN, мм

Значение расхода, соответствующее скорости потока 0,1 м/с, м³/ч

Значение расхода, соответствующее скорости потока 0,28 м/с, м³/ч

Значение расхода, соответствующее скорости потока 1,0 м/с, м³/ч

Значение расхода, соответствующее скорости потока 5,0 м/с, м³/ч

Максимальное значение расхода,

Qmax, м³/ч

15

0,06

0,18

0,64

3,18

9,54

25

0,18

0,49

1,77

8,84

26,5

32

0,29

0,81

2,90

14,5

43,4

40

0,45

1,27

4,52

22,6

67,9

50

0,71

1,98

7,07

35,3

106,0

Диаметр условного прохода DN, мм

Значение расхода, соответствующее скорости потока 0,1 м/с, м³/ч

Значение расхода, соответствующее скорости потока 0,28 м/с, м³/ч

Значение расхода, соответствующее скорости потока 1,0 м/с, м³/ч

Значение расхода, соответствующее скорости потока 5,0 м/с, м³/ч

Максимальное значение расхода,

Qmax, м³/ч

65

1,19

3,34

11,9

59,7

179,2

80

1,81

5,07

18,1

90,5

271,4

100

2,83

7,9

28,3

141,4

424,1

150

6,36

17,8

63,6

318,1

954,3

200

11,3

31,7

113,1

565,5

1696

250

17,7

49,5

176,7

883,6

2651

300

25,4

71,3

254,5

1272

3817

350

34,6

97,0

346,4

1732

5195

400

45,2

126,7

452,4

2262

6786

450

57,3

160,3

572,6

2863

8588

500

70,7

197,9

706,9

3534

10603

600

101,8

285,0

1018

5089

15268

700

138,5

387,9

1385

6927

20782

800

181,0

506,7

1810

9048

27143

900

229,0

641,3

2290

11451

34353

1000

282,7

791,7

2827

14137

42412

Наименование характеристики

Значение

Диапазон измерений выходных сигналов: токового, мА

от 4 до 20

частотного, Гц

от 0 до 4000

импульсного, имп.

не ограничено

Степень защиты IP

IP66/IP67; IP66/IP68

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 230 (-15 % / +10 %)

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

24 (-80%/ +67%)

Напряжение питания встроенной литиевой батареи, В

3,6

Потребляемая мощность, не более: -переменного тока, А

0,2

-постоянного, Вт

0,1

Условия эксплуатации:

- Максимальное давление измеряемой среды, МПа

2,5

- Температура измеряемой среды, °С

от +1 до +50

- Температура окружающей среды, °С

(от +1 до +140)¹⁾ от -30 до +50

- Атмосферное давление, кПа

от 84 до 106,7

- Относительная влажность воздуха при 35 °С, %, не более

95

Масса, кг, не более

705

Средняя наработка на отказ, ч

90000

Средний срок службы, лет

14

Примечание:

^|( исполнение СВ
