Сведения о средстве измерений: 94086-24 Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3

Номер по Госреестру СИ: 94086-24
94086-24 Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3
(Обозначение отсутствует)

Назначение средства измерений:
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

сертификация программного обеспечения
Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3
Рисунок № 1
Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3
Рисунок № 2
Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3
Рисунок № 3

Общие сведения

Дата публикации - 16.12.2024
Срок свидетельства -
Номер записи - 195906
ID в реестре СИ - 1421882
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Тюменский судостроительный завод им. 60-летия СССР
Страна - РОССИЯ
Населенный пункт - г. Тюмень (изготовлены в 1984 г.)
Уведомление о начале осуществления предпринимательской деятельности -

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1594 дн.

Приказы РСТ, где упоминается данный тип СИ

№2967 от 2024.12.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Тюменский судостроительный завод им. 60-летия СССР

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91726-24

Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587, Обозначение отсутствует
Тюменский судостроительный завод им. 60-летия СССР (РОССИЯ г. Тюмень (изготовлены в 1984 г.))
ОТ
МП
5 лет
94086-24

Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3, Обозначение отсутствует
Тюменский судостроительный завод им. 60-летия СССР (РОССИЯ г. Тюмень (изготовлены в 1984 г.))
ОТ
МП
5 лет

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Бесплатный

Кто поверяет Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • Нет модификации
  • 6 0 6 0 6 0 6

    Стоимость поверки Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Устройство и принцип работы» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Тюменский судостроительный завод им. 60-летия СССР

    Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Изготовитель

    Тюменский судостроительный завод им. 60-летия СССР (изготовлены в 1990 г.) Адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    Тюменский судостроительный завод им. 60-летия СССР
    Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

    Танки представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.

    К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5, 6. Танки расположены на палубе нефтеналивной баржи НБ-3 проекта 16802.

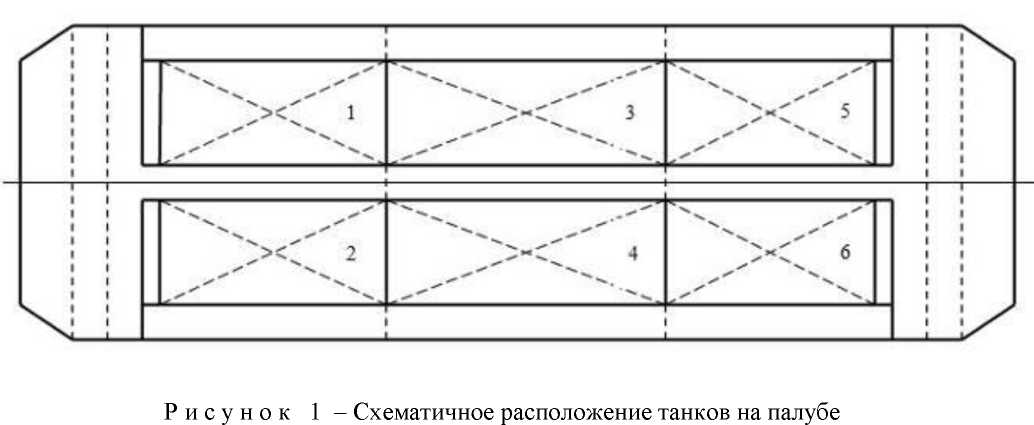

    Общий вид нефтеналивной баржи НБ-3 представлен на рисунке 2. Схематичное расположение танков на палубе нефтеналивной баржи НБ-3 представлено на рисунке 1.

    Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (Обозначение отсутствует), http://oei-analitika.ru

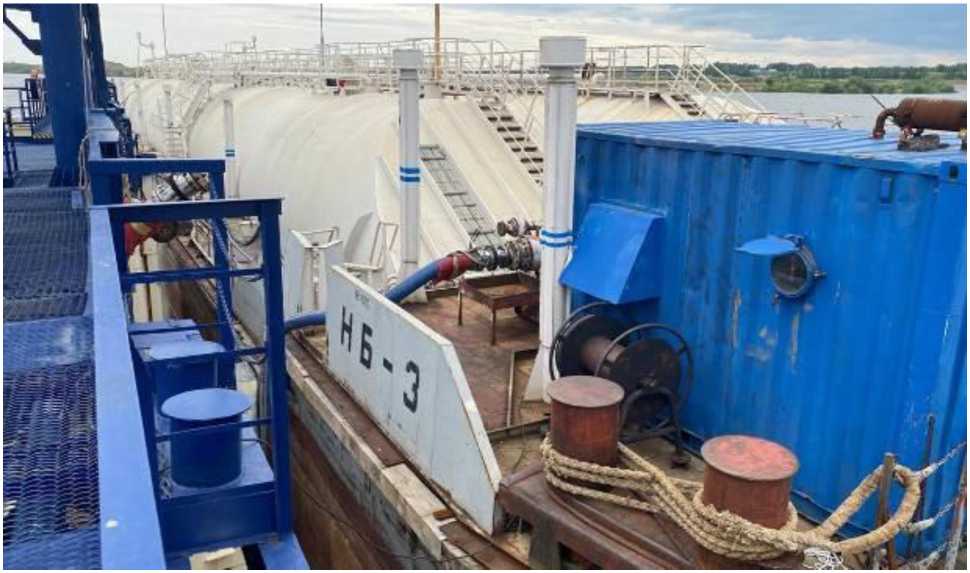

    2 - Общий вид нефтеналивной баржи НБ-3

    Рисунок

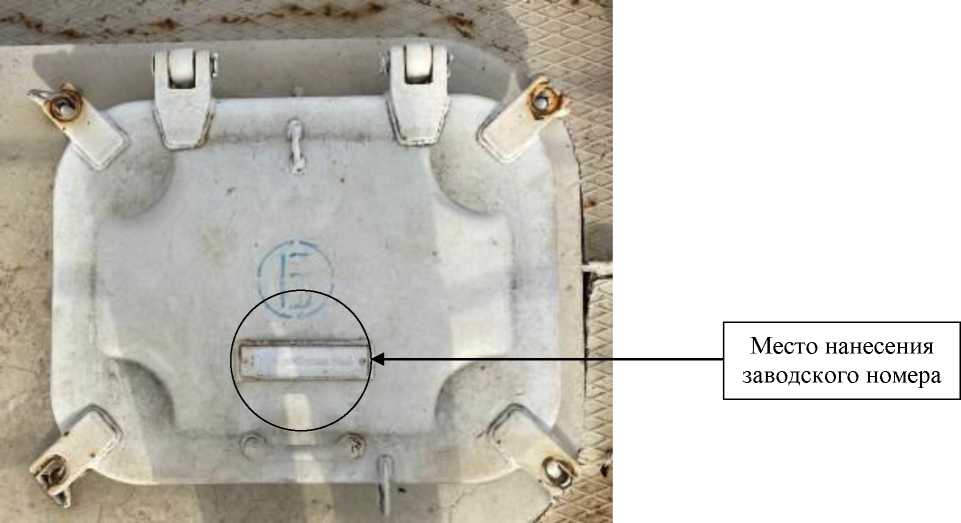

    Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков в виде номерных табличек. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

    Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3 (Обозначение отсутствует), http://oei-analitika.ru

    3 - Общий вид замерного люка и места нанесения заводского номера

    Рисунок


    Таблица 4-

    Наименование

    Обозначение

    Количество

    Резервуар (танк) стальной горизонтальный цилиндрический

    1 шт.

    Паспорт

    1 экз.


    Т а б л и ц а 1 -

    Наименование характеристики

    Значение, для танка №

    1, 2

    3, 4

    5, 6

    Диапазон вместимости, м^

    от 5 до 510

    от 5 до 600

    от 5 до 515

    Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %

    ± 0,35

    Т а б л и ц а 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - атмосферное давление, кПа

    от + 5 до + 35 от 84,0 до 106,7

    Таблица 3- Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    40
