Номер по Госреестру СИ: 91726-24
91726-24 Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587
Рисунок № 3
Общие сведения
Дата публикации - 27.03.2024
Срок свидетельства -
Номер записи - 193602
ID в реестре СИ - 1415438
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Тюменский судостроительный завод им. 60-летия СССР
Страна - РОССИЯ
Населенный пункт - г. Тюмень (изготовлены в 1984 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Тюменский судостроительный завод им. 60-летия СССР
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91726-24 |
Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587, Обозначение отсутствует Тюменский судостроительный завод им. 60-летия СССР (РОССИЯ г. Тюмень (изготовлены в 1984 г.)) |
ОТ МП |
5 лет |
|
94086-24 |
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-3, Обозначение отсутствует Тюменский судостроительный завод им. 60-летия СССР (РОССИЯ г. Тюмень (изготовлены в 1984 г.)) |
ОТ МП |
5 лет |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары (танки) стальные прямоугольные нефтеналивной баржи НГН-587 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Тюменский судостроительный завод им. 60-летия СССР
Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПравообладатель
Тюменский судостроительный завод им. 60-летия СССР
Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32. Танки расположены на нефтеналивной барже НГН-587 проекта Р-63.

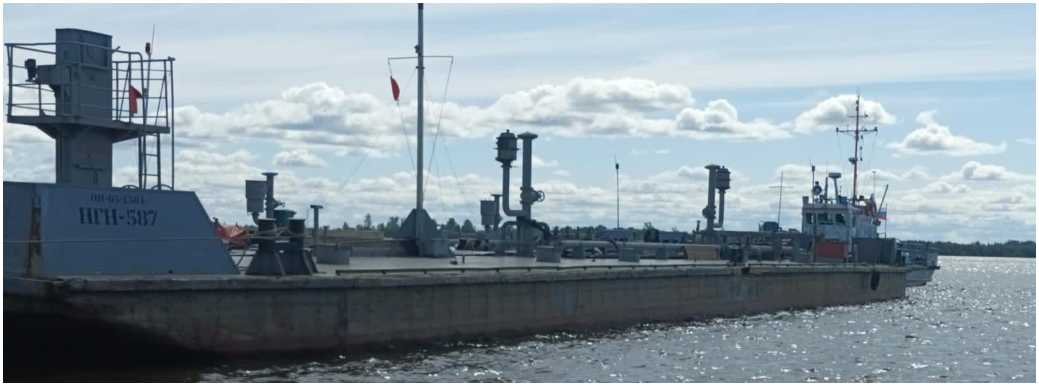

Общий вид нефтеналивной баржи НГН-587 представлен на рисунке 1.
Р и с уно к 1 - Общий вид нефтеналивной баржи НГН-587

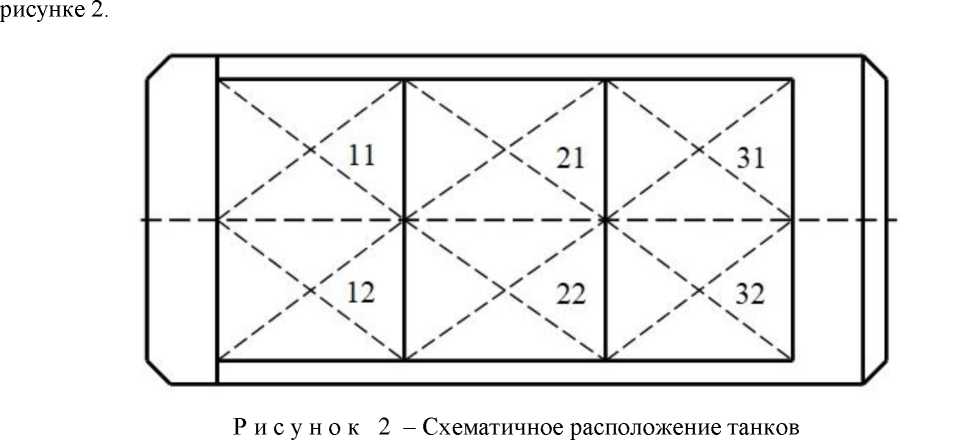

Схематичное расположение танков на нефтеналивной барже НГН-587 представлено на

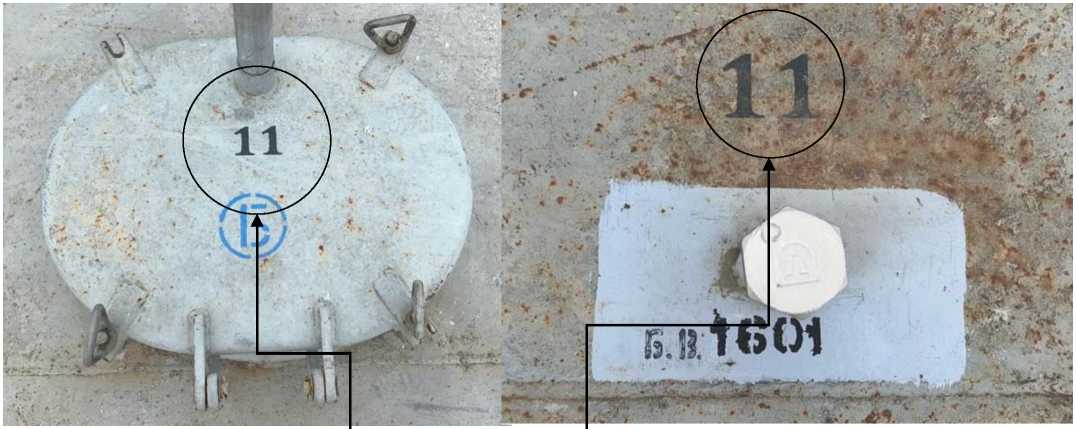

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на крышки замерных люков и стенки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения заводского номера
Рисунок 3- Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Лист № 3 Всего листов 4
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение для танка, зав. № | |||||
|
11 |
12 |
21 |
22 |
31 |
32 | |
|
Номинальная вместимость, м3 |
70 |
50 | ||||
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
0,3 | |||||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +5 до +35 от 84,0 до 106,7 |
|
Средний срок службы, лет |
40 |
