Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

Гири номинальной массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг - квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.

Гири номинальной массой от 1 г до i0 кг изготавливаются цилиндрической формы с головкой и без головки.

Гири номинальной массой 20 кг изготавливаются цилиндрической формы с головкой. Гири номинальной массой 5, 10 и 20 кг классов точности Fi, F2, Mi могут изготавливаться цилиндрической формы с ручкой.

Гири классов точности Ei, Е2 любой номинальной массы и классов точности Fi, F2, Mi массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.

Гири номинальной массой от 20 г классов точности Fi, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.

Гири номинальной массой от 20 г до 200 г класса точности Mi могут иметь подгоночную полость, а от 500 г класса точности Mi имеют подгоночную полость, закрываемую с помощью пробки.

Гири классов точности Ei, Е2, Fi, F2, Mi изготавливают из материала в соответствии с требованиями ГОСТ OIML R 111-i-2009.

Гири изготавливаются отдельно и в наборах. Состав наборов и маркировка гирь -по ГОСТ OIML R 111-i-2009.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

• -            • 10ⁿ кг;

• -              • 10ⁿ кг;

• - (1;2;2;5) • 10ⁿ кг;

• - (1;1;2;2;5) • 10ⁿ кг.

Набор гирь может также состоять из нескольких гирь одного номинального значения массы.

Гири разных номинальных значений массы и классов по заявлению заказчика могут быть сформированы в виде комплекта и помещены в один футляр. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке футляра.

На отдельные гири и гири входящие в состав набора по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.

Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.

Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из семи арабских цифр, (для цилиндрических гирь без головки дополнительно после цифр номера пишется буква «Z») приведен на маркировочной табличке расположенной на футляре гирь или набора гирь.

Наборы гирь и отдельные гири упакованы в футляры.

Формы гирь приведены на рисунках 1 - 4. Общий на рисунках 5 - 6.

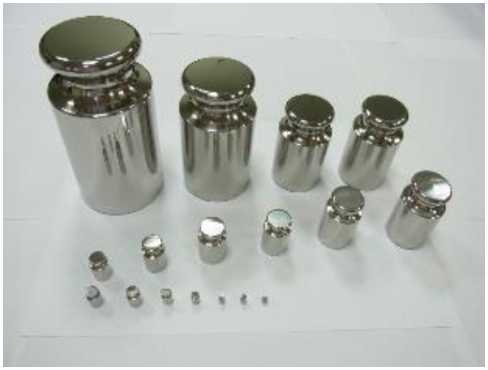

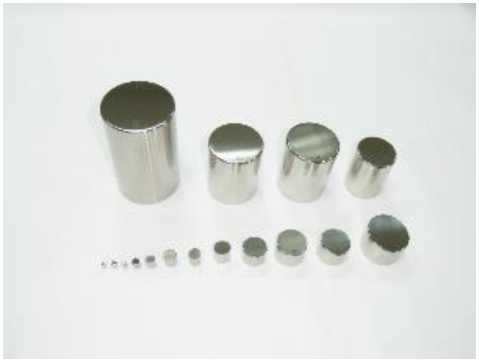

Рисунок 1 - Общий вид гирь 1 г - 10 кг цилиндрической формы без головки и с головкой

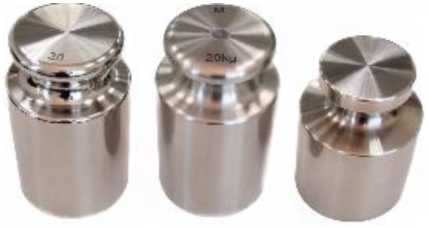

Рисунок 2 - Общий вид гирь 20 кг цилиндрических с головкой

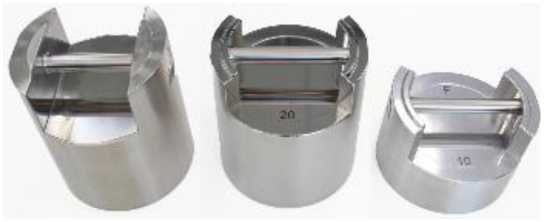

Рисунок 3 - Общий вид гирь 5, 10 и 20 кг цилиндрических с ручкой

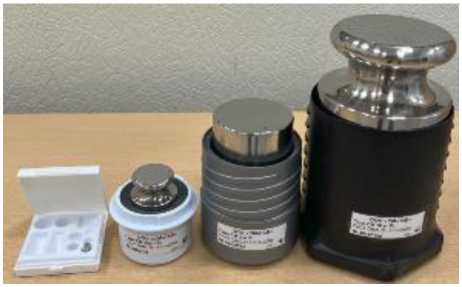

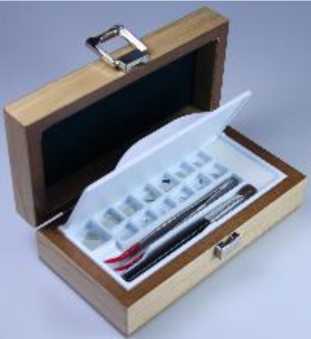

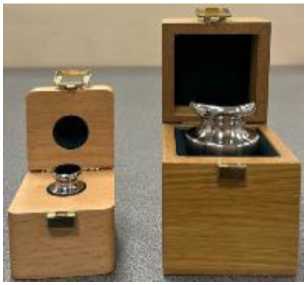

Рисунок 5 - Общий вид гирь в футлярах

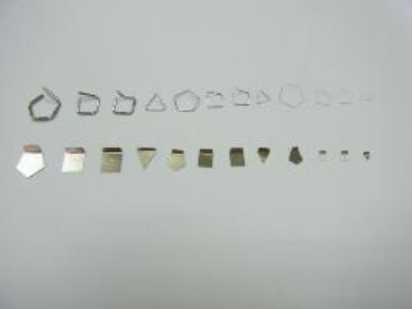

Рисунок 4 - Общий вид гирь миллиграммовых пластинчатых и проволочных

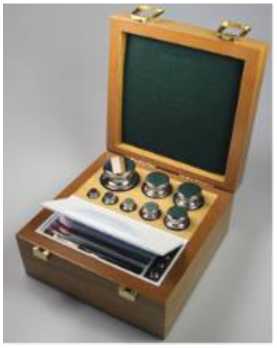

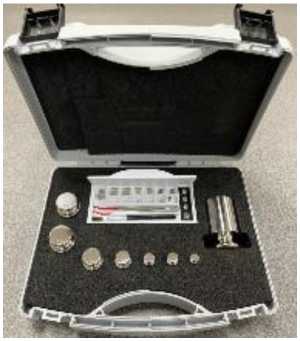

Рисунок 6 - Общий вид наборов гирь

Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.

При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.

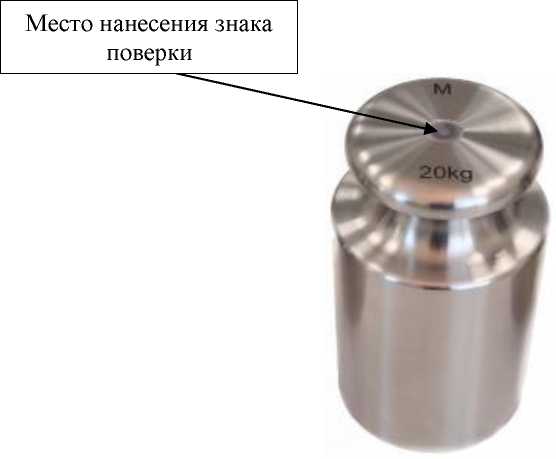

Рисунок 7 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Рисунок 8 - Общий вид маркировочных табличек

Таблица 8 - Комплектность

Таблица 1 -

абсолютной

ы

таблицы 1

Таблица 2 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции

Таблица 3 - Пределы допускаемых абсолютных значений магнитной восприимчивости

Таблица 4 - Диапазоны

значений плотности

Таблица 5 - Максимальные значения шероховатости поверхности гирь

Таблица 6 - Основные технические характеристики

Таблица 7 - Показатели надежности
