Сведения о средстве измерений: 94073-24 Толщиномеры ультразвуковые

Номер по Госреестру СИ: 94073-24
94073-24 Толщиномеры ультразвуковые
(ДИАСКАН)

Назначение средства измерений:
Толщиномеры ультразвуковые ДИАСКАН (далее по тексту - толщиномеры) предназначены для измерений толщины объектов контроля из различных материалов.

сертификация программного обеспечения
Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид. Толщиномеры ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2

Общие сведения

Дата публикации - 13.12.2024
Срок свидетельства - 12.12.2029
Номер записи - 195892
ID в реестре СИ - 1421854
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ДИАСКАН-М, ДИАСКАН-M, Диаскан-2М, ДИАСКАН,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХПРИБОР" (ООО "НПП "ТЕХПРИБОР")
Страна - РОССИЯ
Населенный пункт - Саратовская обл., г. Энгельс
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2953 от 2024.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Толщиномеры ультразвуковые (ДИАСКАН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХПРИБОР" (ООО "НПП "ТЕХПРИБОР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94073-24
12.12.2029
Толщиномеры ультразвуковые, ДИАСКАН
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХПРИБОР" (ООО "НПП "ТЕХПРИБОР") (РОССИЯ Саратовская обл., г. Энгельс)
ОТ
МП
1 год

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Кто поверяет Толщиномеры ультразвуковые (ДИАСКАН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АЗ-И"
(RA.RU.312199)
  • Диаскан
  • Диаскан-М
  • 1 1 0 1 0 0 0 0
    ООО "НВП "КРОПУС"
    (РОСС RU.0001.310405)
  • ДИАСКАН-М
  • ДИАСКАН
  • ДИАСКАН-M
  • 23 23 23 0 0 23 23 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • ДИАСКАН
  • 1 1 1 0 0 1 1 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • Диаскан-2М
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Толщиномеры ультразвуковые (ДИАСКАН)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В толщиномерах используется встроенное программное обеспечение (ПО),

    которое выполняет функции управления толщиномером, сбора, обработки данных контроля и визуализации результатов измерений.

    Метрологически значимая часть не выделена, все ПО является метрологически значимым. Встроенное ПО устанавливается в энергонезависимую память микропроцессора в производственном цикле на предприятии-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.

    Конструкция толщиномера исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО, не ниже

    080224

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель электронного блока толщиномера методом печати и на титульные листы руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Порядок

    в разделе

    работы» руководства по эксплуатации

    7 «Настройка толщиномера» руководства

    приведены в разделе 7

    ПРДЦ.26.51.66.127-010РЭ и

    по эксплуатации ПРДЦ.26.51.66.127-011РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ультразвуковые ДИАСКАН.

    ТУ 26.51.66.121-010-24384732-2024 «Толщиномеры Технические условия».

    Правообладатель

    «Научно-производственное

    Общество с ограниченной ответственностью предприятие «ТЕХПРИБОР» (ООО «НПП «ТЕХПРИБОР») ИНН 6449068502

    Юридический адрес: 413100, Саратовская обл., м. р-н Энгельсский, г. Энгельс, ул. Льва Кассиля, д. 14, оф. 302

    Телефон: +7 (8453) 71-25-80

    E-mail: info@npp-techpribor.ru

    Web-сайт: www.npp-techpribor.ru

    Изготовитель

    Общество с ограниченной ответственностью   «Научно-производственное
    предприятие «ТЕХПРИБОР» (ООО «НПП «ТЕХПРИБОР»)
    ИНН 6449068502
    Юридический адрес: 413100, Саратовская обл., м. р-н Энгельсский, г. Энгельс,
    ул. Льва Кассиля, д. 14, оф. 302
    Адрес осуществления    деятельности:    413100, Саратовская    обл.,
    м. р-н Энгельсский, г. Энгельс, ул. Льва Кассиля, д. 14, оф. 302
    Телефон: +7 (8453) 71-25-80
    E-mail: info@npp-techpribor.ru
    Web-сайт: www.npp-techpribor.ru

    Испытательный центр

    Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)
    Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1
    Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
    Web-сайт: a3-eng.com

    Правообладатель

    «Научно-производственное
    Общество с ограниченной ответственностью предприятие «ТЕХПРИБОР» (ООО «НПП «ТЕХПРИБОР») ИНН 6449068502
    Юридический адрес: 413100, Саратовская обл., м. р-н Энгельсский, г. Энгельс, ул. Льва Кассиля, д. 14, оф. 302
    Телефон: +7 (8453) 71-25-80
    E-mail: info@npp-techpribor.ru
    Web-сайт: www.npp-techpribor.ru

    Принцип действия толщиномеров основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит измерение времени двойного прохождения продольных ультразвуковых волн через объект контроля, пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины.

    Для излучения продольных ультразвуковых волн и приема их отражений используется ультразвуковой пьезоэлектрический преобразователь (далее по тексту - ПЭП). Акустический контакт обеспечивается прижатием рабочей поверхности ПЭП толщиномера к поверхности объекта контроля через слой контактной жидкости. Результаты измерений выводятся на дисплей толщиномера в цифровом виде.

    Конструктивно толщиномеры состоят из электронного блока, выполненного в корпусе из алюминия и ударопрочного пластика и ПЭП, подключаемого к электронному блоку с помощью гибкого кабеля.

    На торцах толщиномера расположены разъём для подключения ПЭП, разъём для подключения блока питания для заряда встроенного аккумулятора и калибровочный образец.

    Толщиномеры выпускаются в следующих модификациях: Диаскан, Диаскан-М, Диаскан-2М, которые отличаются режимами работы.

    Для толщиномера модификации Диаскан доступны следующие режимы работы: «СТАНДАРТ», «СКАН», «ПРОФ».

    Для толщиномера модификации Диаскан-М доступны следующие режимы работы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК».

    Толщиномер модификации Диаскан-2М отличается от толщиномеров модификаций Диаскан и Диаскан-М возможностью подключения совмещенного преобразователя, метрологическими и техническими характеристиками. Для толщиномера модификации Диаскан-2М доступны следующие режимы работы: «НАСТРОЙКА», «А-СКАН», «Б-СКАН», «ТАБЛИЦА», «ЦИФРА».

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится на заднюю панель электронного блока толщиномера ударным методом.

    Пломбировка от несанкционированного доступа осуществляется путем нанесения наклейки на заднюю панель электронного блока толщиномера.

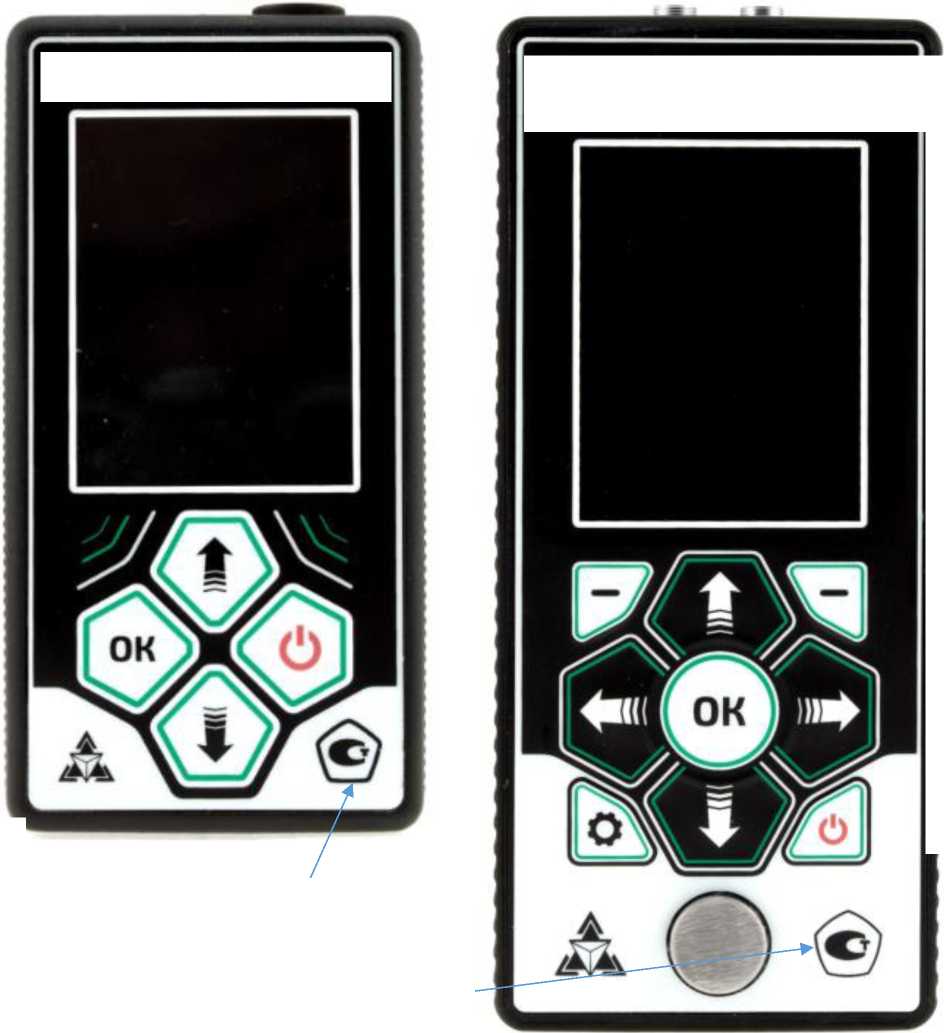

    Фотографии общего вида толщиномеров представлены на рисунке 1.

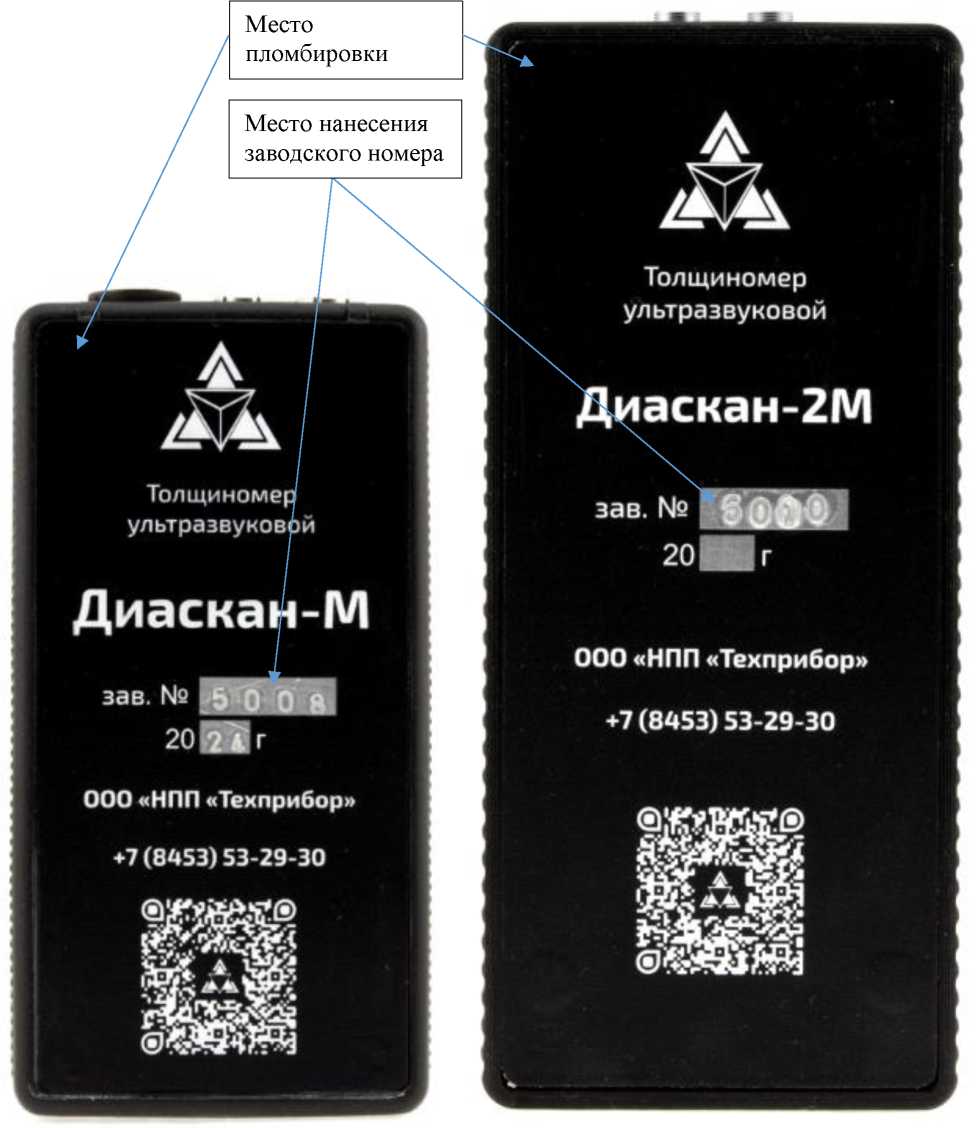

    Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

    Внешний вид. Толщиномеры ультразвуковые (ДИАСКАН), http://oei-analitika.ru

    ДИАСКАН -2М

    ультразвуковой тол1 .«номер

    Диаскан, Диаскан-М

    Диаскан-2М

    Рисунок 1 - Общий вид толщиномеров

    Место нанесения знака утверждения типа

    ДИАСКАН-М

    ультразвуковой толщиномер

    Внешний вид. Толщиномеры ультразвуковые (ДИАСКАН), http://oei-analitika.ru

    Диаскан, Диаскан-М

    Диаскан-2М

    Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Электронный блок толщиномера ультразвукового

    ДИАСКАН*

    1 шт.

    Преобразователь ультразвуковой пьезоэлектрический

    -

    1 шт.**

    Блок питания

    -

    1 шт.

    Кабель подключения ПЭП

    -

    1 шт.

    Кабель подключения к ПК

    -

    1 шт.

    Кейс для транспортировки и хранения

    -

    1 шт.

    Руководство по эксплуатации***

    ПРДЦ.26.51.66.127-010РЭ

    или

    ПРДЦ.26.51.66.127-011РЭ

    1 экз.

    * Модификация определяется при заказе. ** Тип и количество определяются при заказе. *** В зависимости от модификации толщиномера.


    Таблица 2 -

    Наименование характеристики

    Значение

    Диаскан

    Диаскан-М

    Диаскан-2М

    Диапазон измерений толщины (по стали), мм: - для ПЭП ТС50

    от 1,5 до 200,0

    от 1,5 до 300,0

    - для ПЭП ТС25

    от 3,0 до 300,0

    от 3,0 до 300,0

    - для ПЭП ТС10

    от 0,5 до 30,0

    от 0,5 до 30,0

    - для ПЭП ДЕ5-12

    -

    от 15,0 до 180,0

    Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

    ±(0,05+0,01-d*)

    ±(0,01+0,01-d*)

    * Где d - измеренное значение толщины, мм.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Диаскан

    Диаскан-М

    Диаскан-2М

    Диапазон     устанавливаемых     скоростей

    распространения ультразвуковых волн, м/с

    от 0 до 9999

    0,1

    0,1

    Дискретность отсчета, мм

    0,01

    0,01

    0,001

    Коэффициент усиления входного тракта, дБ,

    не менее

    100

    92

    - с шагом, дБ

    1,0

    0,5

    Время непрерывной работы при нормальных климатических   условиях   от   полностью

    заряженного аккумулятора, ч, не менее

    6

    10

    Габаритные размеры, мм, не более

    - длина

    130

    160

    - ширина

    68

    70

    - высота

    25

    30

    Масса электронного блока, г, не более

    350

    400

    Условия эксплуатации:

    - температура окружающей среды, °С

    - для модификаций Диаскан, Диаскан-М

    от -25 до +50

    - для модификации Диаскан-2М

    от -20 до +50
