Номер по Госреестру СИ: 94053-24
94053-24 Измерители оптической мощности
(TR8220)
Назначение средства измерений:
Измерители оптической мощности TR8220 (далее по тексту - измерители) предназначены для измерений оптической мощности в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Измерители оптической мощности
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195873
ID в реестре СИ - 1421796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация TR8220А, модификация TR8220C,
Производитель
Изготовитель - SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители оптической мощности (TR8220)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93655-24 31.10.2029 |
Аттенюаторы оптические, JW3303 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94052-24 11.12.2029 |
Источники оптического излучения, TR8120 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94053-24 11.12.2029 |
Измерители оптической мощности, TR8220 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94471-25 29.01.2030 |
Тестеры оптические, TR8329 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Измерители оптической мощности (TR8220)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Измерители оптической мощности (TR8220)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
обеспечение (ПО),
Измерители имеют специализированное программное расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель измерителя в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Инструкция по использованию» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Измерители оптической мощности TR8220».
ПравообладательSHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай
Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, P.R.China, 201400
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Принцип действия измерителей основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Конструктивно измеритель представлен в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе измерителя размещен твердотельный детектор и электронная плата управления его функциями.
Выпускаются следующие модификации измерителей: TR8220А, TR8220С. Модификации отличаются диапазонами показаний и измерений уровня оптической мощности.

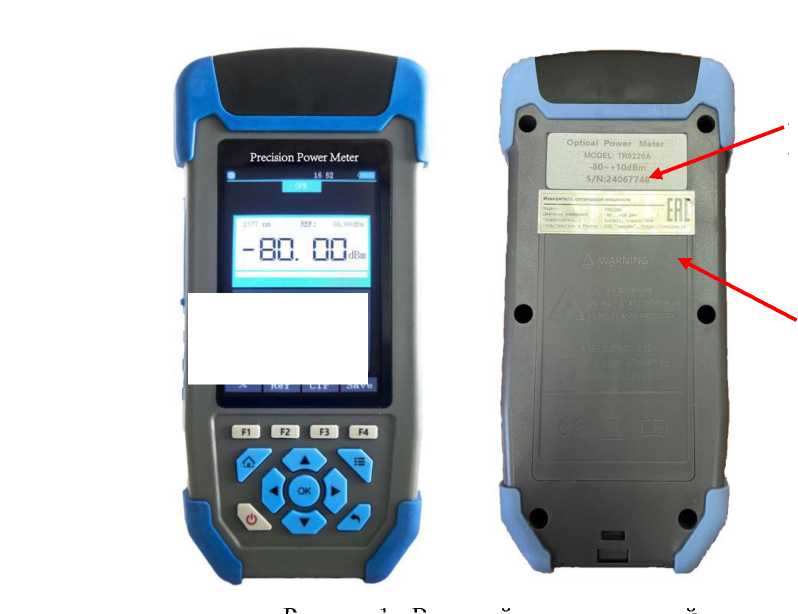

Внешний вид измерителя, места нанесения заводского номера, знака утверждения типа и знака поверки (наклейка с изображением знака поверки) показаны на рисунке 1. Заводские номера, однозначно идентифицирующие каждый экземпляр измерителей, наносятся на заднюю панель в форме шильды, содержащей заводской номер в цифровом формате, методом наклеивания. Пломбирование отсутствует.
