Номер по Госреестру СИ: 94044-24
94044-24 Устройства зарядно-разрядные
(ЗРУ-30Л)
Назначение средства измерений:
ЗРУ)
предназначены
Устройства зарядно-разрядные ЗРУ-30Л (далее для измерений напряжения и силы постоянного тока.
Внешний вид.
Устройства зарядно-разрядные
Рисунок № 1
Внешний вид.
Устройства зарядно-разрядные
Рисунок № 2
Общие сведения
Дата публикации - 12.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195864
ID в реестре СИ - 1421787
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЗРУ-30Л,
Производитель
Изготовитель - Акционерное общество "ЛазерСервис" (АО "ЛазерСервис")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Устройства зарядно-разрядные (ЗРУ-30Л)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ЛазерСервис" (АО "ЛазерСервис")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88888-23 20.04.2028 |
Станции автоматизированные зарядно-разрядные для авиационных аккумуляторных батарей, АЗРС-21ЛС Акционерное общество "ЛазерСервис" (АО "ЛазерСервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94044-24 11.12.2029 |
Устройства зарядно-разрядные, ЗРУ-30Л Акционерное общество "ЛазерСервис" (АО "ЛазерСервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Устройства зарядно-разрядные (ЗРУ-30Л)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства зарядно-разрядные (ЗРУ-30Л)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками ЗРУ осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО |
|
Номер версии (идентификационный номер ПО), не ниже |
1.2.2(3) |
|
Цифровой идентификатор ПО |
ЕАС8ЕЕ24 |
|
Алгоритм вычисления цифрового идентификатора ПО |
Сумма |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЛСГК.421457.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ЛСГК.421457.002 ТУ «Устройство зарядно-разрядное ЗРУ-30Л. Технические условия».
ПравообладательАкционерное общество «ЛазерСервис» (АО«ЛазерСервис»)
ИНН 7731280660
Юридический адрес: 121357, г. Москва, ул. Верейская, д. 39
Телефон: 8(495)444-10-75
E-mail: mail@laserservice.ru
Изготовитель
Акционерное общество «ЛазерСервис» (АО«ЛазерСервис»)ИНН 7731280660
Адрес: 121357, г. Москва, ул. Верейская, д. 39
Телефон: 8(495)444-10-75
E-mail: mail@laserservice.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный
региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «ЛазерСервис» (АО«ЛазерСервис»)ИНН 7731280660
Юридический адрес: 121357, г. Москва, ул. Верейская, д. 39
Телефон: 8(495)444-10-75
E-mail: mail@laserservice.ru
ЗРУ представляют собой комплексное изделие, состоящее связанных между собой компонентов: устройства зарядного УЗ-30, подключения к ПК, блока нагрузки БН-10 и комплекта жгутов.
УЗ-30 и БН-10 выполнены в виде стационарных моноблоков
из электрически с возможностью
в металлическом корпусе черного цвета, размещенных в рэк-кейсах, с возможностью монтажа в стойку. На передней панели УЗ-30 расположены тумблеры режимов работы, индикаторы режимов работы и сигнализации, органы управления, устройство индикации для отображения команд и параметров. На задней панели ЗРУ расположены: разъем сетевого питания, разъем для подключения УЗ-30 к БН-10, разъем для подключения к литий-ионной аккумуляторной батареи (далее -ЛИАБ), USB-разъем для подключения к ПК.
Принцип действия ЗРУ основан на формировании тока заряда и обеспечении тока разряда ЛИАБ с дальнейшим контролем силы постоянного тока и напряжения в режиме заряда (разряда).
Нанесение знака поверки на ЗРУ не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом ударно-точечной маркировки на шильдик, крепящийся на лицевую панель ЗРУ с помощью заклепочного соединения, и имеет цифровое обозначение в виде арабских цифр.
Общий вид средства измерений и место нанесения заводского номера представлены на рисунке 1, схема пломбирования от несанкционированного доступа представлена на рисунке 2.

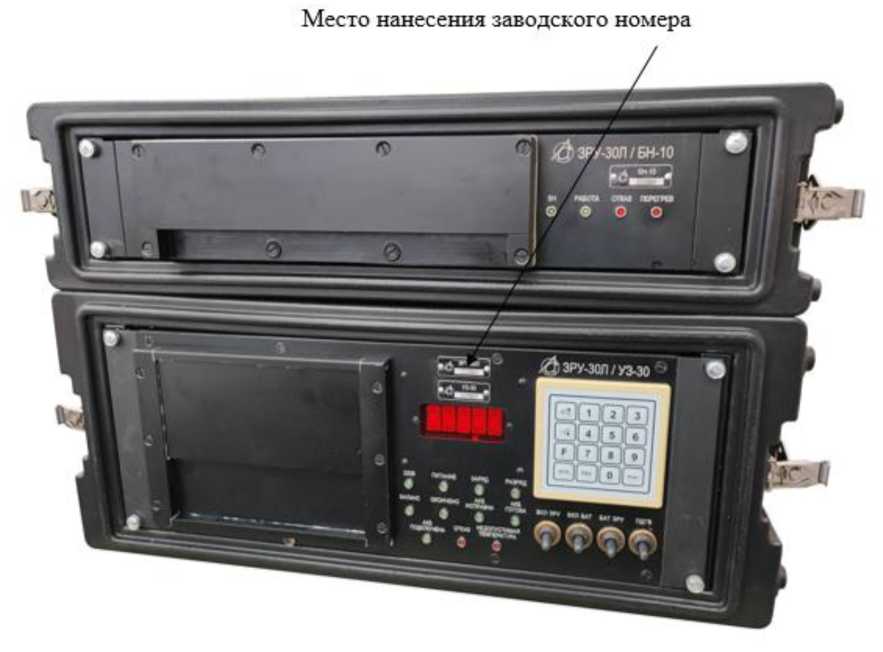

Рисунок 1 - Общий вид ЗРУ и место нанесения заводского номера
Место нанесения пломбы ОТК
Рисунок 2 - Схема пломбирования от несанкционированного доступа
|
1 | |
|
1 |
1 |
|
1 J |
0 1 |
ЗРУ
Для предотвращения несанкционированного доступа к внутренним частям предусмотрена пломбировка винтов крепления корпуса на передней и задней панелях путем заполнения пломбировочных чашек битумной мастикой со штампом ОТК.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Зарядно-разрядное устройство |
ЗРУ-30Л |
1 |
|
Составные части изделия: Устройство зарядное УЗ-ЗО Блок нагрузки БН-10 Рэк-кейс 2U полноразмерный Рэк-кейс 4U полноразмерный Программное обеспечениеПО ЗРУ-30Л* Жгут Ж002-ОО1 Жгут Ж002-ОО2 Жгут Ж002-ООЗ Жгут Ж002-ОО4 Перемычка Кр4Кр4-2000 |
ЛСГК.436617.001 ЛСГК.566111.004 арт. RC-2U-F-BL арт. RC-4U-F-BL ЛСГК.00204-01 МН ЛСГК.685624.139 ЛСГК.685624.140 ЛСГК.685621.292 ЛСГК.685621.293 ЛСГК.685621.202-07 | |
|
1 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
1 | ||
|
2 | ||
|
Блок УП ЗРУ-30Л Комплект запасных частей, инструмента и принадлежностей согласно ЛСГК.421457.002 ЗИ |
1 | |
|
- |
1 | |
|
Комплект эксплуатационной документации согласно ведомости ЛСГК.421457.002 ВЭ |
- |
1 |
|
Руководство по эксплуатации |
ЛСГК.421457.002 РЭ |
1 |
|
Паспорт |
ЛСГК.421457.002 ПС |
1 |
|
Примечание: * - На ЛСГК.00204-01 12 01 МН | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения силы постоянного тока в режиме заряда, А |
от 3 до 30 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в режиме заряда, А |
±(0,01-1+0,1) |
|
Диапазон установки силы постоянного тока в режиме заряда, А |
от 3 до 10 |
|
Пределы допускаемой абсолютной погрешности установки силы постоянного тока в режиме разряда, А |
±(0,01-1+0,1) |
|
Дискретность воспроизведения силы постоянного тока в режиме заряда (разряда), А |
0,1 |
|
Диапазон измерений напряжения постоянного тока в режиме заряда (разряда) ЛИАБ, В |
от 16 до 31 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ЛИАБ, мВ |
±100 |
|
Диапазон воспроизведения (измерений) напряжения постоянного тока в режиме заряда (разряда) для аккумулятора ЛИАБ, В |
от 2,7 до 4,2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока в режиме заряда (разряда) для аккумулятора ЛИАБ, мВ |
±20 |
|
Примечание: I - установленное значение силы тока, А | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры (длина^ширина^ высота), мм, не более | |
|
- устройство зарядное УЗ-30 |
480x482x177 |
|
- блок нагрузки БН-10 |
296x482x88 |
|
Масса, не более, кг: | |
|
- устройство зарядное УЗ-30 |
19,2 |
|
- блок нагрузки БН-10 |
8,0 |
таблицы 3
|
1 |
2 |
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 20 до 98 |
