К настоящему типу счетчиков в зависимости от области применения и требований заказчика относятся следующие модификаций: СКВТ-Ф610Э К01, СКВТ-Ф610Э К02 (для подвижного состава железных дорог и тяговых подстанций), СКВТ-Ф610Э К03, СКВТ-Ф610Э К04 (для городского электрического транспорта и потребностей метро), СКВТ-Ф610Э DIN02, СКВТ-Ф610Э DIN04 (для зарядных станций, с возможностью установки на DIN-рейку), СКВТ-Ф610Э К05 (без (ЖКИ). Все модификации счетчиков данного типа выполнены на основе тождественного измерительного блока, имеют одинаковую элементную базу, одинаковые метрологические характеристики и отличаются типом корпуса.

Принцип работы счетчиков основан на операциях преобразования нескольких аналоговых сигналов, пропорциональных токам и напряжению измеряемых сетей, в цифровую форму с последующим вычислением текущей мощности и преобразованием результата измерения в последовательность импульсов, количество которых пропорционально потребленной или обратной мощности, а так же отображения результатов учета энергии на дисплее, накопления в энергонезависимой памяти данных о мощности, прямой и обратной энергии, измеренной на интервалах времени и передачи измеренных данных в канал связи через последовательный интерфейс. Измерения по требованию заказчика могут производиться по одному или двум каналам тока (в модификации СКВТ-Ф610Э DIN02 не предусмотрен второй канал связи).

Счетчики состоят из измерительного блока на базе микроконтроллера, делителя высокого напряжения, блоков питания и жидкокристаллического дисплея (далее-ЖКИ).

Счетчики производят измерения совместно с наружными взаимозаменяемыми шунтами или другими взаимозаменяемыми датчиками тока, со встроенным делителем напряжения или внешними взаимозаменяемыми датчиками напряжения.

Структура условного обозначения исполнений счетчиков:

СКВТ - Ф610Э - Х - Х - Х - Х - Х - Х - Х - Х - Х

Вариант корпуса: К01; К02; К03; К04; К05; DIN02; DIN04.

Вариант ЖКИ: Ж1; Ж2; Ж3; Ж4;

Ж0 - без ЖКИ

Питание счетчика:

БУП - через БУП от измеряемой сети;

АС/DC; - от источника переменного или постоянного тока напряжением 24 - 230В; **/**DC - от источника постоянного тока; где (**/**) значение напряжения в В.

Режим учета энергии:

П - режим потребления;

ПВ - режим потребления и возврата;

Подключение счетчика через наружный шунт: НШ75 - с номинальным падением напряжения 75мВ НШ150 - с номинальным падением напряжения 150мВ Подключение счетчика через измерительный преобразователь: запись в поле условного обозначения в не производится. Второй канал, записывается через дробь.

Наличие интерфейса или модема:

485 - c интерфейсом RS485 (протокол ГОСТ 10287-83); MB - c интерфейсом RS485 (протокол ModBus RTU);

CAN - со встроенным интерфейсом CAN;

Eth - со встроенным интерфейсом Ethernet;

R - с радиомодемом;

GSM/GPS-модем c каналами GPRS или CSD.

Номинальное значение напряжения В: 100; 250; 600; 800; 1500; 3000.

Номинальное значение силы постоянного тока А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500. Второй канал, записывается через дробь.

Класс точности при измерении энергии: - 1,0; 0,5; 0,2.

Функционально счетчики могут отличаются:

- по классу точности 1, 0,5 или 0,2;

- по номинальному напряжению и току;

- по типу датчиков тока и напряжения;

- по наличию ЖКИ

- по способу питания: от внешнего источника питания (вспомогательной сети) или от измерительной сети через балластное устройство питания (далее - БУП);

• - по режиму учета энергии (режим «Потребление» или «Потребление и возврат»);

• - по количеству каналов учета энергии;

• - по типу интерфейса и протоколу передачи данных;

• - по наличию встроенных или внешних устройств дистанционной передачи и регистрации данных.

Пример обозначения счетчика постоянного тока СКВТ-Ф610Э, модификации СКВТ-Ф610Э К03, класса 0,5 с номинальным значением силы тока 300А; номинальным напряжением 600В, со встроенным интерфейсом RS485, коммуникационным протоколом ModBus, предназначенным для работы с шунтом 75мВ; в режиме учета потребление; питанием счетчика от вспомогательной сети переменного или постоянного тока напряжением от 24В до 230В; изготовленным с ЖКИ Ж1, в корпусе К03.

СКВТ-Ф610Э - 0,5-300А-600В-МВ-НШ75-П-АС/DC-Ж1-К03.

Информация о производителе, заводском номере, местах установки знаков поверки и установки знака утверждения типа расположена на лицевой панели счетчика. Информация на лицевой панели наносится офсетной печатью для щитка и лазером для корпуса счетчика.

Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчика или в виде пломбы наклейки для корпуса DIN02. Заводской номер наносится на маркировочную наклейку, любым технологическим способом в виде цифрового кода, а на корпус счетчика DIN02 - лазером.

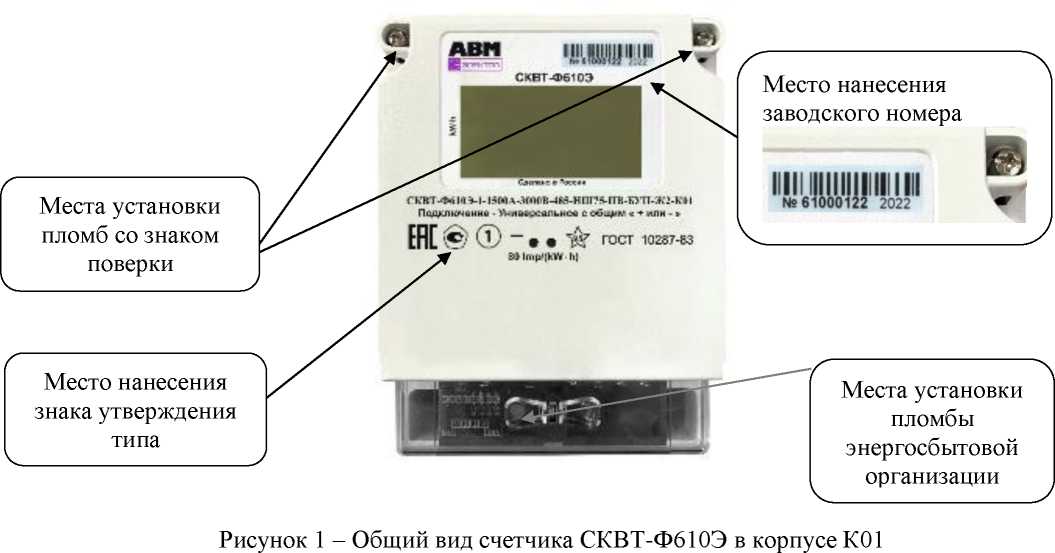

Общие виды счетчиков по модификациям и места их пломбировки от несанкционированного доступа представлены на рисунках 1-7.

Место нанесения заводского номера

Места установки пломб энергосбытовой организации

Место нанесения знака утверждения типа

Место установки пломбы со знаком

поверки при выпуске с производства на разъеме интерфейса.

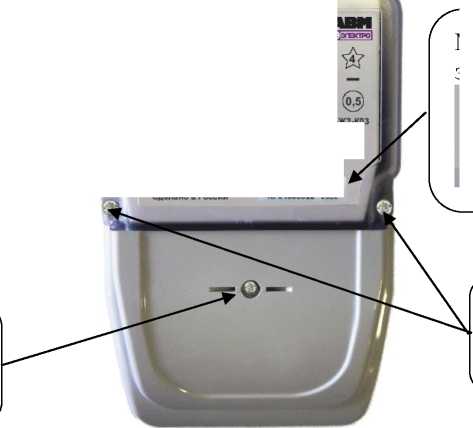

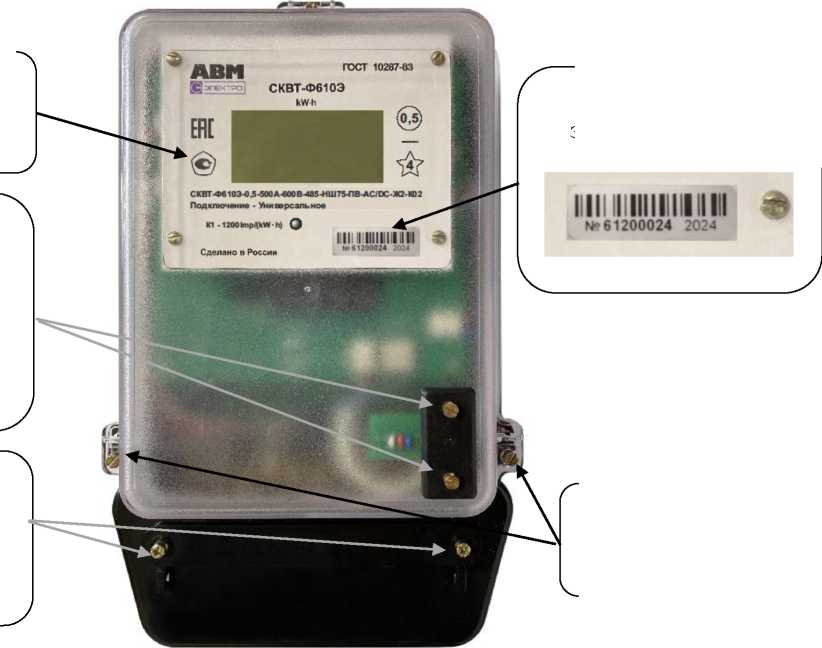

Рисунок 2 - Общий вид счетчика СКВТ-Ф610Э в корпусе К02

Места установки пломб со знаком

поверки

I

< пост 10287-83       |||||||||||| ||||||||||

Сделано В России        N181000322 2022

У

знака утверждения типа

Место нанесения

Места установки пломб энергосбытовой организации

Место нанесения

заводского номера

Места установки пломб со знаком

Рисунок 3 - Общий вид счетчика СКВТ-Ф610Э в корпусе К03

СКВТ-Ф610Э

/                  Л

Место нанесения знака утверждения типа

г

заводского номера

ГКВ-| -Ф61«> 0,5-1(ИИЮ(ЮЛ-800В-Е11г-ПВ-40/1600С-Ж2.К04

СКВТ-Ф610Э

Место «.несения Л

I

Места установки пломб энергосбытовой организации

Сделано России

поверки

У

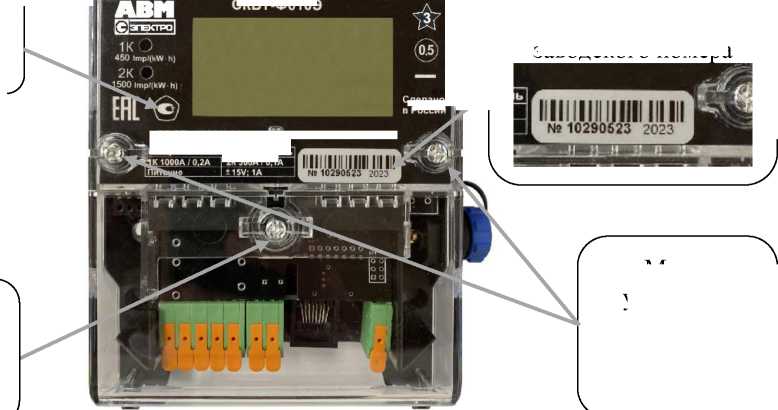

Рисунок 4 - Общий вид счетчика СКВТ-Ф610Э в корпусе К04

Места установки пломб со знаком

Место

Место

нанесения

знака

утверждения

типа

знаком поверки

Место установки пломб наклеек со

нанесения заводского номера

Места установки пломб энергосбыто вой организации

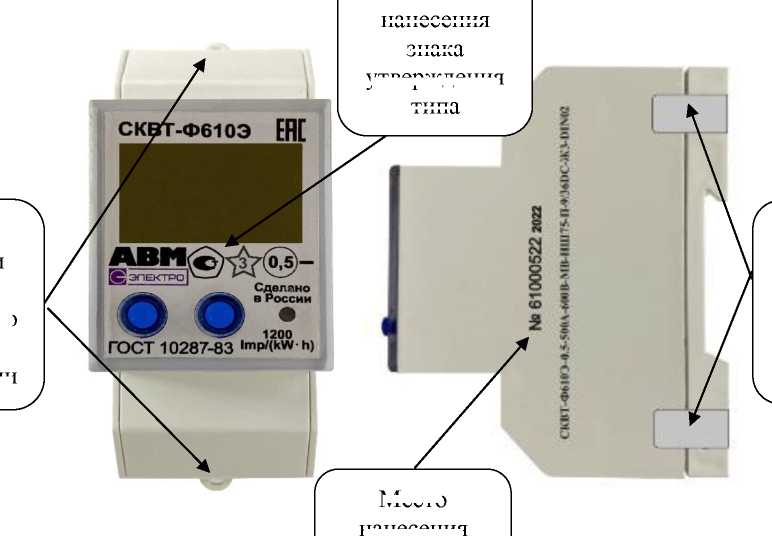

Рисунок 5 - Общий вид счетчика СКВТ-Ф610Э в корпусе DIN02

А

пост 10287-83^ 01200 lmp/(kW* h) Сделано в России

CKBT-ФбlOЭ-0Л-5O0A-бO0B-485-HШ75-ПB-9/ЗбDC-Ж4-DINO4

_ гост 10267-83^ 01200 linp/(kW'h) Сделано В России

J

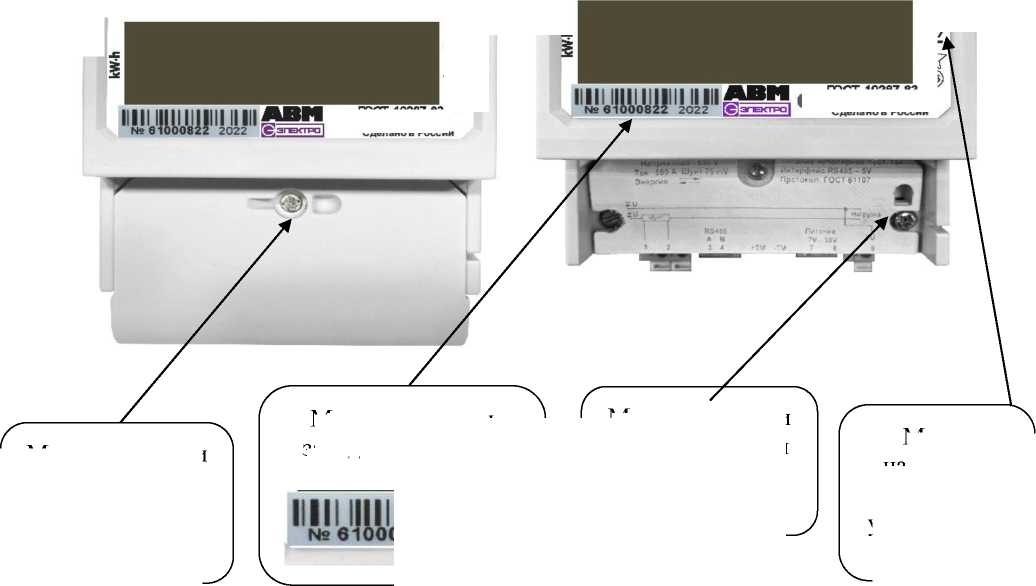

Рисунок 6 - Общий вид счетчика СКВТ-Ф610Э в корпусе DIN04

знака утверждения типа

Место установки пломб со знаком поверки

Места установки пломб энергосбытовой организации

_

10297-83 СКВТ-Ф610Э

заводского номера

м61000822 ?02?

Место нанесения

Место нанесения

СКВТ-Фб 103-03-1500А-ЗОООВ-485-Н Ш75-1

Ibp/ptW-h)

Гпадключейме | Универсальнее с оС>цнм < ♦ мяи • »

гад

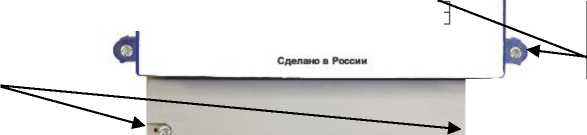

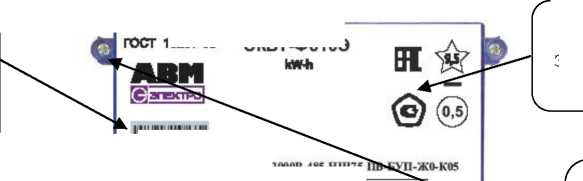

Рисунок 7 - Общий вид счетчика СКВТ-Ф610Э в корпусе К05

Таблица 5 - Комплектность счетчиков электрической энергии постоянного тока электронных

СКВТ-Ф610Э

Таблица 2 - Метрологические характеристики счетчиков

таблицы 2

Таблица 3 - Основные технические

таблицы 3

Таблица 4 - Показатели надежности
