Номер по Госреестру СИ: 94015-24
94015-24 Комплексы измерительно-вычислительные и управляющие
(DJKX-PLC)
Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие DJKX-PLC
(далее по тексту - комплексы) предназначены для измерений силы постоянного электрического тока от различных измерительных преобразователей и сопротивления постоянного электрического тока от термопреобразователей сопротивления.

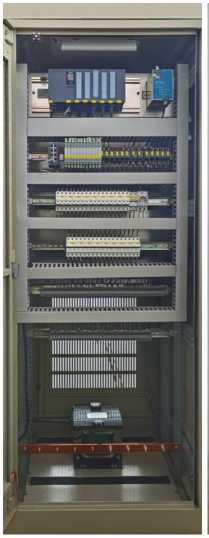

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1

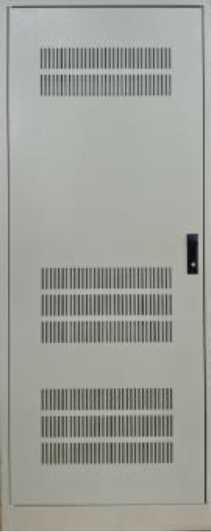

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2

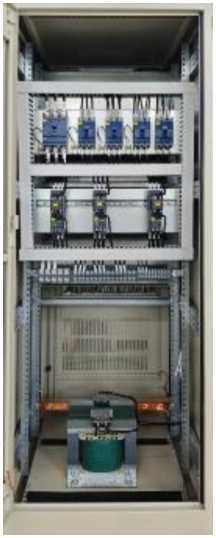

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195835
ID в реестре СИ - 1421758
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hunan Kemeida Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2938 от 2024.12.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (DJKX-PLC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Комплексы измерительно-вычислительные и управляющие (DJKX-PLC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительно-вычислительные и управляющие (DJKX-PLC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является ПО модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни.
Внешнее ПО состоит из среды визуализации WinCC Runtime и среды для разработки систем автоматизации Step 7 и позволяют выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах, а также архивировать и просматривать результаты ранее выполненных измерений.
Метрологические характеристики комплексов нормированы с учетом влияния всех компонентов ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
WinCC Runtime |
Srep 7 |
|
Номер версии (идентификационный номер) ПО, не ниже |
K7.5.2.0 |
V18 |
|
Цифровой идентификатор ПО |
- | |
Таблица 3 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
CPU 1513-1 PN |
CPU 1515-2 PN |
CPU 1516-1 PN/DP |
CPU 1518-4 PN/DP |
AI 8xU/I/RTD/TC ST | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.5 |
2.8 |
3.0 |
1.5 |
1.0 |
|
Цифровой идентификатор ПО |
- | ||||
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку комплексов методом шелкографии согласно схеме, указанной на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации КМ0.1002.РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Комплексы измерительно-вычислительные и управляющие DJKX-PLC».
ПравообладательHunan Kemeida Electric Co., Ltd., Китай
Адрес: No.8, Kemeida Road, Yueyang, Hunan, China
Телефон: +86-730-8721955
E-mail: kmd@kemeid.com
Web-сайт: www.kemeid.com
Изготовитель
Hunan Kemeida Electric Co., Ltd., КитайАдрес: No.8, Kemeida Road, Yueyang, Hunan, China
Телефон: +86-730-8721955
E-mail: kmd@kemeid.com
Web-сайт: www.kemeid.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: www.prommash-test.ru
Правообладатель
Hunan Kemeida Electric Co., Ltd., КитайАдрес: No.8, Kemeida Road, Yueyang, Hunan, China
Телефон: +86-730-8721955
E-mail: kmd@kemeid.com
Web-сайт: www.kemeid.com
Принцип действия комплексов заключается в преобразовании входных электрических сигналов в унифицированные сигналы силы постоянного электрического тока с последующим преобразованием электрических сигналов посредством аналогово-цифрового преобразования в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, с последующим вычислением в комплексе значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины.
Комплексы обеспечивают возможность регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов в составе систем электромагнитного перемешивания, применяемых в металлургической промышленности.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав комплексов и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в паспорте, совмещенном с руководством по эксплуатации на комплексы.
Комплексы состоят из инженерной станции на базе персонального компьютера и функциональных модулей, размещенных в стойке.
Функциональные модули представляют собой изолирующие барьеры, модули входных/выходных сигналов, модули контроллера, модули связи и модули питания.
Измерительные каналы формируются на базе следующих компонентов:
-
- многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к изолирующим барьерам;
-
- двухканальных изолирующих барьеров, обеспечивающих преобразование входных сигналов силы постоянного электрического тока и сигналов от термопреобразователей сопротивления в унифицированный сигнал силы постоянного электрического тока;
-
- восьмиканальных модулей входных сигналов, осуществляющих прием и преобразование входных электрических сигналов, и передачу измеренных данных в цифровом виде модулю контроллера посредством линий связи;
- модулей контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на инженерной станции.
В общем случае, в состав комплексов входят следующие основные компоненты, указанные в таблице 1.
Таблица 1 - Основные компоненты в составе комплексов
|
Наименование |
Обозначение |
|
Модуль связи обмена данными по Ethernet |
SCALANCE XB116 |
|
Барьеры изолирующие (Pt100/4-20) |
WBRZBJ2-HL2 |
|
Барьеры изолирующие (4-20/4-20) |
WBZLBJ2-HL2 |
|
Модуль питания блока контроллера SIMATIC S7-1500 |
PM 190 W 120/230 VAC |
|
Модуль управления системой блока контроллера SIMATIC S7-1500 |
CPU 1513-1 PN CPU 1515-2 PN CPU 1516-3 PN/DP CPU 1518-4 PN/DP |
|
Модуль цифрового ввода блока контроллера SIMATIC S7-1500 |
DI 32x24VDC HF |
|
Модуль цифрового вывода блока контроллера SIMATIC S7-1500 |
DQ 32x24VDC/0.5A HF |
|
Модуль аналогового ввода блока контроллера SIMATIC S7-1500 |
AI 8xU/I/RTD/TC ST |
Серийный номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде обозначения, состоящего из букв латинского алфавита, арабских цифр и тире, наносится методом шелкографии на маркировочную табличку, закрепленную на переднюю дверь стойки.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено. Предусмотрено закрытие дверей стойки на ключ.
Общий вид комплексов спереди и сзади с указанием места нанесения маркировочной таблички комплексов представлен на рисунке 1.
Общий вид маркировочной таблички комплексов с указанием мест нанесения серийного номера и знака утверждения типа представлен на рисунке 2.
Место нанесения маркировочной таблички комплексов на стойке
а) Вид спереди
б) Вид сзади
Рисунок 1 - Общий вид комплексов спереди и сзади с указанием места нанесения маркировочной таблички комплексов
Место нанесения серийного номера
и КомплслЕдэмерительно j- j- гиг
И< КЯ ■ тиисли-л-льный u uC? С г г1|1 управллгащий ШКХ-ПС
|
nnct-pir ''''\ Mll,VllhllftH[rR1U | |
|
MiJd VtilUwj „„ .• IIOMIIIUOaOE Iimjawi-T- |
7!<wl frfqiKKy 3D Jb irillFIHLIhHII 4IZ*nnj |
|
Hjied С1СГ4П1 1 ImiHiasAiri TEV Mui |
rhdpiC Phij-rr RuCIIAIIU WnilHs'CTh |
|
ожхжлп-пг |
sx w M^u |
Kf.flRh riffrtic iXl, m. TIJ -
Х^жмтЕ1Е ълпгцрнчпепл xmjiivHHi кли*1,1л hrttp: /'/Ti7TW.'kEBCid..pi^B
JbHi ?o. Лч, №m., ГЫш
АргдтКич! y.i.k'uwj:^ i. КУан, нрнчинтд Хун1н>чКтяК z
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид маркировочной таблички комплексов с указанием мест нанесения серийного номера и знака утверждения типа
Таблица 7 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс измерительно-вычислительный и управляющий DJKX-PLC |
DJKX-PLC |
1 |
|
Паспорт |
KMD.1002.ПС |
1 |
|
Руководство по эксплуатации |
KMD.1002.РЭ |
1 |
|
Примечание - Тип и количество функциональных модулей комплекса определяется в соответствии с заказом и указывается в паспорте. | ||
Таблица 4 -
каналов комплексов
|
Измерительные каналы |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой погрешности, Y - приведённой, Л - абсолютной | |
|
на входе |
на выходе | ||
|
ИК силы постоянного электрического тока |
от 4 до 20 мА |
16 бит |
Y: ±0,2 % |
|
ИК сопротивления постоянного электрического тока от термопреобразователей сопротивления типа Pt100 (а=0,00385 и преобразований в значения температуры по ГОСТ 6651-2009 |
от 0 °C до +100 °C |
16 бит |
Л: ±0,7 C |
Примечания:
-
1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений;
-
2. Погрешность приведена для всего измерительного канала с применением барьеров изолирующих и модулей аналогового ввода и учитывает все составляющие.
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380±38 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность стойки, В^А, не более |
580 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность окружающего воздуха, | |
|
без конденсации, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
|
Габаритные размеры (ДхШ^В), мм, не более | |
|
- стойки |
800x2000x800 |
|
- CPU 1513-1 PN, AI 8xU/I/RTD/TC ST |
35x147x129 |
|
- CPU 1515-2 PN, CPU 1516-3 PN/DP |
70x147x129 |
|
- CPU 1518-4 PN/DP |
175x147x129 |
|
- WBZLBJ2-HL2, WBRZBJ2-HL2 |
12,5x106,5x115 |
|
Масса, кг, не более | |
|
- укомплектованной стойки |
230 |
|
- CPU 1513-1 PN |
0,41 |
|
- CPU 1515-2 PN |
0,83 |
|
- CPU 1516-3 PN/DP |
0,85 |
|
- CPU 1518-4 PN/DP |
1,99 |
|
- AI 8xU/I/RTD/TC ST |
0,31 |
|
- WBZLBJ2-HL2, WBRZBJ2-HL2 |
0,11 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
