Номер по Госреестру СИ: 94007-24
94007-24 Устройства мониторинга
(УМ-40 SMART СКЗИ)
Назначение средства измерений:
Устройства мониторинга УМ-40 SMART СКЗИ (далее - устройства), предназначены для работы в системе учета энергоресурсов. Устройства осуществляют сбор показаний с концентраторов и приборов учета энергоресурсов (далее - ПУ) и передачу консолидированной информации по сети GSM и Ethernet.
Внешний вид.
Устройства мониторинга
Рисунок № 1
Внешний вид.
Устройства мониторинга
Рисунок № 2

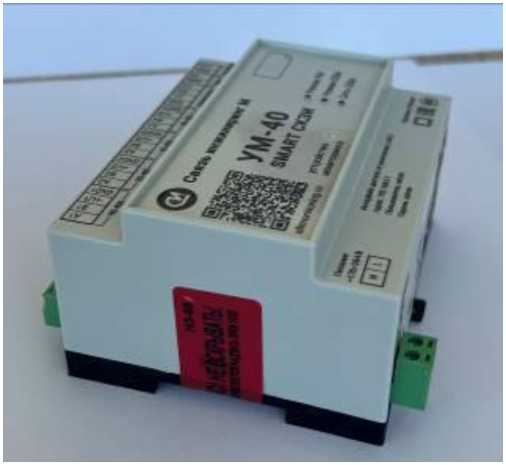

Внешний вид.
Устройства мониторинга
Рисунок № 3
Внешний вид.

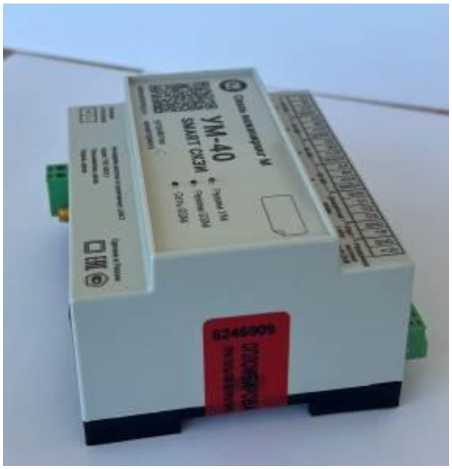

Устройства мониторинга
Рисунок № 4
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства - 05.12.2029
Номер записи - 195827
ID в реестре СИ - 1421682
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Устройства мониторинга (УМ-40 SMART СКЗИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87874-23 11.01.2028 |
Устройство мониторинга, УМ-30М Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94007-24 05.12.2029 |
Устройства мониторинга, УМ-40 SMART СКЗИ Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95645-25 09.06.2030 |
Устройства мониторинга, УМ-20/30 SMART Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Устройства мониторинга (УМ-40 SMART СКЗИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 50 | 50 | 50 | 0 | 0 | 50 | 50 | 0 |
Стоимость поверки Устройства мониторинга (УМ-40 SMART СКЗИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Устройства имеют внешнее и встроенное программное обеспечение (далее по тексту - ПО), разработанные предприятием-изготовителем.
Внешнее ПО является метрологически не значимым и обеспечивает возможность конфигурирования и настройки устройства пользователем.
Встроенное ПО состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование устройства.
Характеристики программного обеспечения приведены в таблицах 1 и 2.
|
Таблица 1 - Идентификационные данные внешнего |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Конфигуратор устройств мониторинга |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже версии 6.5.3.3 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
СВЮМ.424939.056 |
|
Таблица 2 - Идентификационные данные встроенного ПО | |
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
- |
|
Идентификационное наименование ПО |
ВПО um-smart |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО |
СВЮМ.468266.172ВПО |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель устройства и в этикетку в раздел «Свидетельство о поверке» на самоклеющейся плёнке способом термопечати на термопринтере, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации СВЮМ.468266.172 РЭ в п.5 «Порядок установки».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 «Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель»;
ТУ 26.51.43-038-76426530-2024 «Устройства мониторинга УМ-40 SMART СКЗИ. Технические условия».
ПравообладательАкционерное Общество «Связь инжиниринг М» (АО «Связь инжиниринг М»)
ИНН 7713551934
Юридический адрес: 115201, г. Москва, вн.тер. г. муниципальный округ Нагатино-Садовники, пр-д Каширский, д. 13, помещ. XVI-31
Телефон/факс: 9 (495) 640-47-53
E-mail: info@allmonitoring.ru
Web-сайт: www.allmonitoring.ru
Изготовитель
Акционерное Общество «Связь инжиниринг М» (АО «Связь инжиниринг М») ИНН 7713551934Адрес: 115201, г. Москва, вн.тер. г. муниципальный округ Нагатино-Садовники, пр-д Каширский, д. 13, помещ. XVI-31
Телефон/факс: 9 (495) 640-47-53
E-mail: info@allmonitoring.ru
Web-сайт: www.allmonitoring.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное Общество «Связь инжиниринг М» (АО «Связь инжиниринг М»)ИНН 7713551934
Юридический адрес: 115201, г. Москва, вн.тер. г. муниципальный округ Нагатино-Садовники, пр-д Каширский, д. 13, помещ. XVI-31
Телефон/факс: 9 (495) 640-47-53
E-mail: info@allmonitoring.ru
Web-сайт: www.allmonitoring.ru
Принцип действия устройств заключается в сборе данных об учете энергоресурсов (электроэнергии, тепловой энергии, газа, воды и других энергоресурсов) с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих протоколы обмена данных по цифровым интерфейсам.
Устройства предназначены для работы в составе автоматизированных системе учета энергоресурсов и организации связи с центром сбора, обработки и хранения информации.
Конструктивно устройство выполнено в пластиковом корпусе для установки на DIN-рейку. В корпусе размещены материнская плата, плата GSM-модема и плата питания. Материнская плата состоит из SOM-модуля, блоков последовательных интерфейсов, часов реального времени, блока памяти, модуля СКЗИ и предназначена для организации работы внешних интерфейсов, а также обработки и подготовке полученных данных для хранения их во внутренней памяти устройства и дальнейшей передачи на верхний уровень. На материнской плате установлены разъемы для обеспечения внешних подключений. Плата GSM-модема содержит GSM-модуль, необходимую периферию для управления модулем и элементы индикации работы устройства. Плата питания преобразовывает уровень входного напряжения для работы изделия и заряда встроенной аккумуляторной батареи.
Устройства выпускаются в нескольких исполнениях: устройства с интегрированным решением в виде аппаратного криптографического модуля ViPNet SIES Core или устройства с интегрированным решением в виде аппаратного модуля IT SM. Данные модули за счет своей функциональности обеспечивают контроль несанкционированного доступа к устройствам и встроенному в них криптографическому модулю за счет использования датчика несанкционированного доступа. Также корпуса устройств пломбируются специальными наклейками.
Область применения устройств: промышленные и приравненные к ним предприятия и организации, поставляющие и потребляющие энергоресурсы, а также бытовой сектор.
Структура условных обозначений модификаций устройств приведена на рисунке 1.
Общий вид устройства приведен на рисунке 2, места для нанесения пломбировочных наклеек указаны на рисунке 3.
Заводские номера наносятся в цифровом формате и в виде штрихкода на лицевой панели устройства на специальной наклейке, как показано на рисунке 2.
Знак поверки наносится в этикетку устройства и/или в свидетельство о поверке в виде оттиска.
УМ-40 SMART СКЗИ ХХХ - P1- Х
Объем внутренней памяти:
8 - 8 Гбайт;
32 - 32 Гбайт.
P1 - питание от источника постоянного тока.
Тип модема:
2G - GSM 900/1800МГц;
2G/3G - GSM 900/1800МГц и 900/2100МГц;
2G/4G - GSM 900/1800МГц и 2500/2700МГц; 2G/3G/4G - GSM 900/1800МГц, 900/2100МГц; 2500/2700МГц;
NB-IoT - NB-IoT-модем.

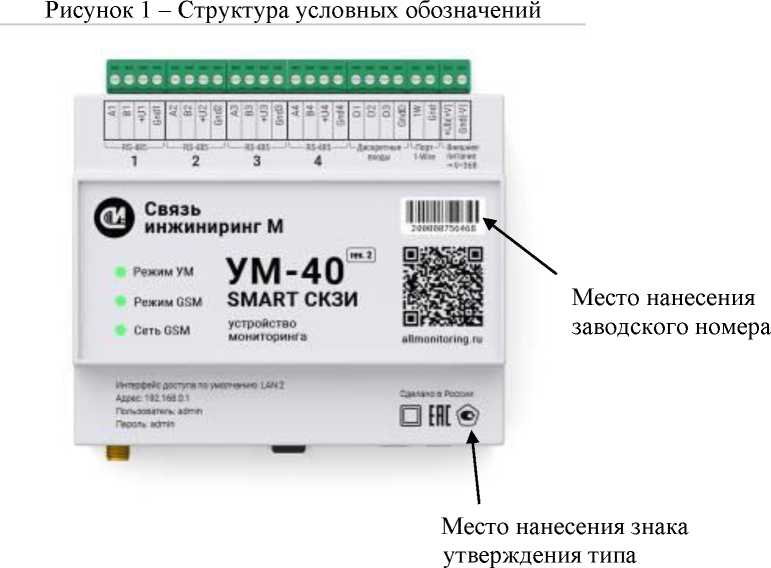

Рисунок 2 - Общий вид устройств с местом нанесения заводского номера
