Номер по Госреестру СИ: 87874-23
87874-23 Устройство мониторинга
(УМ-30М)
Назначение средства измерений:
Устройства мониторинга УМ-30М (далее по тексту - устройства) предназначены для измерения и учета энергоресурсов и времени, автоматического сбора, накопления и передачи информации с приборов учета энергоресурсов, дистанционного мониторинга, оперативного контроля состояния и управления оборудованием удаленного объекта, передачи консолидированной информации по сети GSM.
Внешний вид.
Устройство мониторинга
Рисунок № 1
Внешний вид.
Устройство мониторинга
Рисунок № 2
Общие сведения
Дата публикации - 12.01.2023
Срок свидетельства - 11.01.2028
Номер записи - 189875
ID в реестре СИ - 1404975
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№22 от 2023.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Устройство мониторинга (УМ-30М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87874-23 11.01.2028 |
Устройство мониторинга, УМ-30М Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94007-24 05.12.2029 |
Устройства мониторинга, УМ-40 SMART СКЗИ Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95645-25 09.06.2030 |
Устройства мониторинга, УМ-20/30 SMART Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Устройство мониторинга (УМ-30М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройство мониторинга (УМ-30М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) устройства включает в свой состав метрологически значимую и метрологически незначимую части.
Метрологически значимая часть ПО представлена модулем часов реального времени, осуществляющего контроль за точностью хода часов посредством синхронизации с сервером NTP по GSM, программным обеспечением ROMonTest.exe, которая служит для проверки передачи информации по сети GSM, программным обеспечением UMTest.exe, которая необходима для имитации импульсов телеметрического выхода электросчетчика, напряжения 3-х вольтовой логики, термодатчик, проверяются интерфейсы RS-232 и RS-485 и производится проверка записи информации, полученной с телеметрического выхода.
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию. Для реализации этой возможности в устройстве реализована программная защита от несанкционированного доступа к данным и настройкам ПО.
Метрологически не значимая часть ПО представлена программным обеспечением EMeter, которая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами, не связанными с измерениями.
Идентификационные данные метрологически значимой встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО УМ-30М |
|
Номер версии (идентификационный номер ПО) метрологического модуля |
не ниже v.01 |
|
Цифровой идентификатор метрологического ПО (контрольная сумма) | |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-
2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренияприведены в разделе «Технические и метрологические характеристики» документа СВЮМ 468266.164 РЭ «Устройство мониторинга УМ-30М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам мониторинга УМ-30МГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р IEC 61107-2011 Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными;
ГОСТ Р 58940-2020 Требования к протоколам обмена информацией между компонентами интеллектуальной системы учета и приборами учета;
ТУ 26.30.11-038-76426530-2022 Устройства мониторинга УМ-30М. Технические условия.
ПравообладательАкционерное общество «Связь инжиниринг М» (АО «Связь инжиниринг М») ИНН 7713551934
Юридический адрес: 115201, г. Москва, Муниципальный округ Нагатино-Садовники внутригородская терр., Каширский пр-д, д.13, пом. XVI-31
Адрес места осуществления деятельности: 115201, г. Москва, Каширский пр-д, д. 13, корп. 4
Телефон/факс: 8 (495) 640-47-53 / 8 (495) 640-47-53
Web-сайт: https://www.allmonitoring.ru/
E-mail: info@allmonitoring.ru
Изготовитель
Акционерное общество «Связь инжиниринг М» (АО «Связь инжиниринг М») ИНН 7713551934Юридический адрес: 115201, г. Москва, Муниципальный округ Нагатино-Садовники внутригородская терр., Каширский пр-д, д.13, пом. XVI-31
Адрес места осуществления деятельности: 115201, г. Москва, Каширский пр-д, д. 13, корп. 4
Телефон/факс: 8 (495) 640-47-53 / 8 (495) 640-47-53
Web-сайт: https://www.allmonitoring.ru/
E-mail: info@allmonitoring.ru
Испытательный центр
Федеральное государственное бюджетное учереждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Связь инжиниринг М» (АО «Связь инжиниринг М») ИНН 7713551934Юридический адрес: 115201, г. Москва, Муниципальный округ Нагатино-Садовники внутригородская терр., Каширский пр-д, д.13, пом. XVI-31
Адрес места осуществления деятельности: 115201, г. Москва, Каширский пр-д, д. 13, корп. 4
Телефон/факс: 8 (495) 640-47-53 / 8 (495) 640-47-53
Web-сайт: https://www.allmonitoring.ru/
E-mail: info@allmonitoring.ru
Принцип действия устройства заключается в сборе данных об учете энергоресурсов (электроэнергии, тепловой энергии, газа, воды и других энергоресурсов) с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы обмена данных по цифровым интерфейсам или импульсному выходу.
Устройства имеют энергозависимые встроенные часы реального времени, а также синхронизируют часы подключаемых приборов учета. Синхронизация c всемирным координированным временем UTC (SU) собственных часов устройства, а также внутренних часов приборов учёта обеспечивается с использованием сервиса точного времени NTP.
Конструктивно устройства выполнены в пластиковом корпусе для установки на DIN-рейку. В корпусе размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти устройств и дальнейшей передачи на верхний уровень. На плате установлены разъемы для обеспечения внешних подключений и элементы индикации работы устройств.
Устройства предназначены для работы в составе автоматизированных системе учета энергоресурсов и организации связи с центром сбора, обработки и хранения информации.
Структура условных обозначений исполнений устройств приведена на рисунке 1.
УМ-30М Х Тип модема
I____ 2G: GSM 900/1800 МГц
2G/3G: GSM 900/1800 МГц и 900/2100 МГц 2G/4G: GSM 900/1800 МГц и 2500/2700 МГц 2G/3G/4G: GSM 900/1800 МГц; 900/2100 МГц и
2500/2700 МГц
Децимальный номер исполнения
СВЮМ.468266.164.0
СВЮМ.468266.164.1
СВЮМ.468266.164.2
СВЮМ.468266.164.3
Рисунок 1. Структура условных обозначений исполнений устройств
бласть применения устройств - промышленные и приравненные к ним предприятия и организации, поставляющие и потребляющие энергоресурсы, а также бытовой сектор.
Нанесение знака поверки и знака утверждения типа на устройства не предусмотрено.
Место нанесения заводских (серийных) номеров - на передней панели корпуса, способ нанесения - лазерная печать на самоклеящейся бумаге, формат - цифровой код, состоящий из арабских цифр.
Фотографии общего вида устройств с местами опломбирования представлены на рисунках 2 и 3.

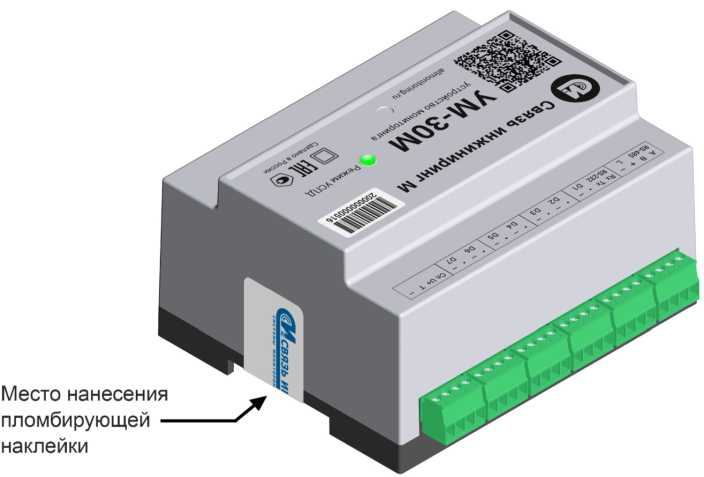

Рисунок 2 - Общий вид устройств с указанием места нанесения пломбирующей наклейки
|
А В + * RS-4B5 L |
Ri Ti • -гегзз pi |
02 03 |
04 Об |
Об 07 |
Си U* T - | ||
устройство мониторинга
a1lmonitoring.ru
Место нанесения заводского номера

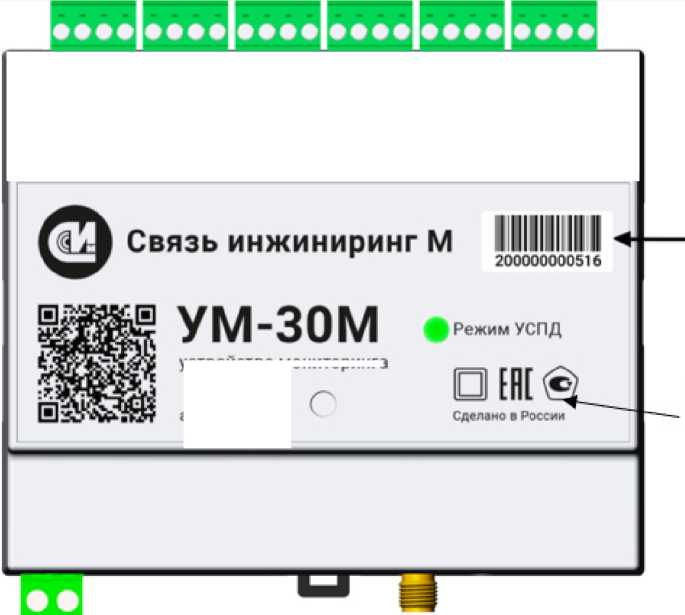

Рисунок 3 - Общий вид устройств с указанием места нанесения заводского номера и знака утверждения типа
устройств приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности точности хода часов, с/сутки |
±0,5 |
|
Пределы допускаемой абсолютной с погрешности точности хода часов без внешней синхронизации при нормальной температуре, с/сутки |
±2,0 |
|
Пределы допускаемой абсолютной погрешности точности хода часов без внешней синхронизации в диапазоне рабочих температур, с/сутки |
±2,0 |
|
Предел допускаемой абсолютной погрешности измерения количества импульсов телеметрического выхода на 10000 импульсов, имп. |
±1,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Диапазон температур транспортирования и хранения, °С |
от -50 до +50 |
|
Полная потребляемая мощность, В^А, не более |
10 |
|
Рабочий диапазон напряжений питания переменного тока для однофазной сети, В |
от 85 до 264 |
|
Рабочий диапазон частоты сети, Г ц |
от 49 до 51 |
|
Электрическая прочность изоляции, В |
2000 |
|
Количество интерфейсов связи: RS-485 |
1 |
|
RS-232 |
1 |
|
GSM |
1 |
|
Количество дискретных входов |
7 |
|
Количество импульсных входов |
1 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
105; 86; 58 |
|
Масса, кг, не более |
0,25 |
|
Средний срок службы лет, не менее |
20 |
|
Средняя наработка на отказ, часов, не менее |
200 000 |
