Номер по Госреестру СИ: 93971-24
93971-24 Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный
(AVRORA MERAK - LEII)
Назначение средства измерений:
Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный AVRORA MERAK - LEII (далее - анализатор) предназначен для измерений массовой доли серы, хлора в нефти и нефтепродуктах.
Внешний вид.
Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный
Рисунок № 1
Внешний вид.
Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный
Рисунок № 2
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства -
Номер записи - 195791
ID в реестре СИ - 1421562
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AVRORA MERAK - LEII,
Производитель
Изготовитель - Beijing Ancoren Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2810 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный (AVRORA MERAK - LEII)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Ancoren Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89162-23 29.05.2028 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, AVRORA-DUBHE 1610 Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89272-23 09.06.2028 |
Анализаторы хлора рентгенофлуоресцентные волнодисперсионные, AVRORA-DUBHE 1710 Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90832-23 20.12.2028 |
Анализаторы волнодисперсионные рентгенофлуоресцентные, AVRORA MERAK Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93971-24 |
Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный, AVRORA MERAK - LEII Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95258-25 21.04.2030 |
Спектрометры рентгенофлуоресцентные, AVRORA MERAK-SC Beijing Ancoren Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный (AVRORA MERAK - LEII)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВРОРА СЕРВИС" (RA.RU.314873) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный (AVRORA MERAK - LEII)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащен специально разработанным программным обеспечением (далее - ПО), которое применяется для управления анализатором, обработки и архивирования измерительной информации. Программное обеспечение устанавливается на отдельный компьютер. Страница с версией ПО открывается во вкладке «Помощь».
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные программного обеспечения анализатора приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MerakSeries |
|
Номер версии (идентификационный номер ПО) |
V.1.5.0.3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на маркировочную табличку, крепящуюся на заднюю панель анализатора, и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация изготовителя Beijing Ancoren Technology Co., Ltd., Китай.
ПравообладательBeijing Ancoren Technology Co., Ltd., Китай
Адрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон: +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Изготовитель
Beijing Ancoren Technology Co., Ltd., КитайАдрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон: +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Испытательный центр
Общество с ограниченной ответственностью «Центр Метрологии Сертификации КарТест» (ООО «ЦМС КарТест»)Адрес: 129323, г. Москва, ул. Сельскохозяйственная, д. 43, стр. 1, помещ. 22 - 25
Тел./Факс: (495) 935-97-77
Web-сайт: https://cms-cartest.ru
Правообладатель
Beijing Ancoren Technology Co., Ltd., КитайАдрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон: +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Анализатор состоит из источника рентгеновского излучения, оптической системы, детектора, электронной системы управления и блока питания.
Принцип действия анализатора основан на методе монохроматической энергодисперсионной рентгенофлуоресцентной спектрометрии, основанной на измерении интенсивности вторичного рентгеновского излучения атомов определяемого вещества, содержащихся в образце, с последующим пересчетом данного интегрального показателя в единицы концентрации. В приборе реализована технология измерений на основе монохроматической рентгенофлуоресцентной энергодисперсионной спектрометрии (MEDXRF) в сочетании с методом анализа по фундаментальным параметрам c использованием дополнительного детектирования вторичного излучения по длине волны в сочетании с методом анализа по фундаментальным параметрам. Совместное применение этих двух подходов позволяет свести к минимуму влияние на результат матричных эффектов и наличие в образце атомов посторонних элементов.
Вывод результатов измерений осуществляется автоматически на подключаемый персональный компьютер.
Анализатор отображает результат измерения массовой доли элемента в зависимости от градуировки либо в процентах (%), либо в млн-1 (мг/кг, на дисплее отображается как ppm).
Анализатор поставляется с заводскими градуировками в следующих диапазонах: от 0 до 50 ppm, от 0 до 500 ppm, от 500 ppm до 5 % по сере и хлору.
Дополнительная градуировка анализатора обеспечивается в других диапазонах измерений массовой доли элементов для конкретных задач. Градуировка в любом необходимом диапазоне может быть сделана как для всех элементов, так и для каждого в отдельности.
1 мг/кг равен 1 млн-1 (1 ppm) и 1 ■ 10-4 % массовой доли серы, хлора в нефти и нефтепродуктах.
Анализатор применяется при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Анализатор монохроматический энергодисперсионный рентгенофлуоресцентный AVRORA MERAK - LEII имеет серийный № 1111123043, идентифицирующий экземпляр средства измерений, нанесен типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.

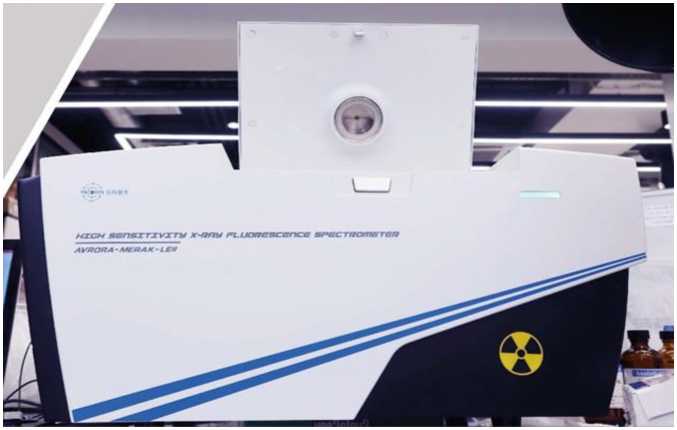

Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора монохроматического энергодисперсионного рентгенофлуоресцентного AVRORA MERAK - LEII

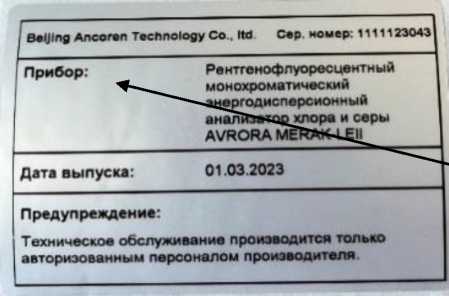

место нанесения знака утверждения типа
место нанесения
знака утверждения
типа
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на задней панели анализатора монохроматического энергодисперсионного рентгенофлуоресцентного AVRORA MERAK - LEII
Пломбирование анализатора не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли серы, % (мг/кг*) |
от 0,0001 до 5,0000 (от 1 до 50 000) |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений: - от 0,0001 % до 0,0010 % включ. (от 1 до 10 мг/кг включ.) |
±20 |
|
- св. 0,001 % до 0,050 % включ. (св. 10 до 500 мг/кг включ.) |
±15 |
|
- св. 0,05 % до 0,10 % включ. (св. 500 до 1000 мг/кг включ.) |
±10 |
|
- св. 0,1 % до 5,0 % (св. 1000 до 50000 мг/кг) |
±5 |
|
Диапазон измерений массовой доли хлора, % (мг/кг*) |
от 0,00002 до 5,00000 (от 0,2 до 50 000) |
|
Пределы допускаемой относительной погрешности измерений массовой доли хлора, %, в поддиапазонах измерений: - от 0,00002 % до 0,00010 % включ. (от 0,2 до 1,0 мг/кг включ.) |
±30 |
|
- св. 0,0001 % до 0,0010 % включ. (св. 1 до 10 мг/кг включ.) |
±20 |
|
- св. 0,001 % до 0,010 % включ. (св. 10 до 100 мг/кг включ.) |
±15 |
|
- св. 0,01 % до 0,10 % включ. (св. 100 до 1000 мг/кг включ.) |
±10 |
|
- св. 0,1 % до 5,0 % (св. 1000 до 50000 мг/кг) |
±5 |
|
* ПО отображает результаты в ppm |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой доли серы, % (мг/кг*) |
от 0,00003 до 5,0000 (от 0,3 до 50 000) |
|
Габаритные размеры, мм, не более: - высота |
292 |
|
- длина |
430 |
|
- ширина |
530 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 75 |
|
* ПО отображает результаты в ppm |
