Номер по Госреестру СИ: 89272-23
89272-23 Анализаторы хлора рентгенофлуоресцентные волнодисперсионные
(AVRORA-DUBHE 1710)
Назначение средства измерений:
Анализаторы хлора рентгенофлуоресцентные волнодисперсионные AVRORA-DUBHE 1710 (далее анализаторы) предназначены для измерений массовой доли хлора в нефтепродуктах.

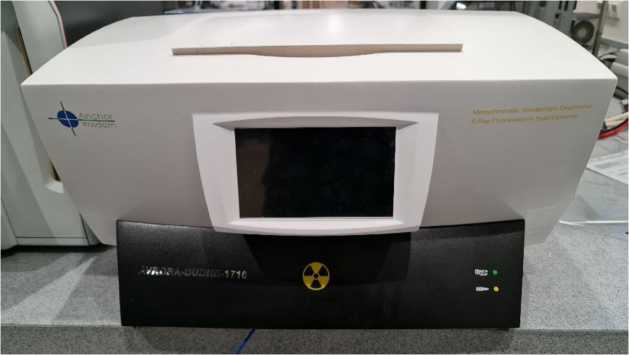

Внешний вид.
Анализаторы хлора рентгенофлуоресцентные волнодисперсионные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) анализаторов является встроенным, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных, сохранением результатов измерений.
ПО устанавливается при изготовлении анализаторов. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DUBHE |
Номер версии (идентификационный номер) ПО |
недоступен |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель анализатора в виде наклейки на маркировочную табличку согласно рисунку 2 и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия Beijing Ancoren Technology Co., Ltd.
ПравообладательBeijing Ancoren Technology Co., Ltd., Китай
Адрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон : +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Изготовитель
Beijing Ancoren Technology Co., Ltd., Китай
Адрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон : +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Beijing Ancoren Technology Co., Ltd., КитайАдрес: CHINA, P.O.101102, Beijing, Tongzhou District, Huankezhong Road, Park No 2, 21 101-B
Телефон : +86-13426074581
E-mail: info@en.ancoeren.com
Web-сайт: http://en.ancoren.com
Анализатор состоит из источника рентгеновского излучения, оптической системы, детектора, электронной системы управления и блока питания. Анализаторы оснащены цветным LCD дисплеем, управление и ввод данных осуществляется клавишами, вывод результатов измерений осуществляется автоматически на дисплей, принтер или компьютер.
Принцип действия анализаторов основан на методе монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии, основанной на измерении интенсивности вторичного рентгеновского излучения атомов хлора, содержащихся в образце, с последующим пересчетом данного интегрального показателя в единицы концентрации.
Анализаторы выпускаются в одной модификации.
Анализаторы отображают результат измерения массовой доли хлора в зависимости от градуировки либо в процентах (%), либо в млн-1 (мг/кг, на дисплее отображается как ppm).
1 мг/кг равен 1 млн-1 (1 ppm) и 1 • 10-4 % массовой доли хлора.
Анализаторы поставляются с заводскими градуировками в следующих диапазонах: от 0,5 % до 5 % массовой доли хлора, от 0 до 500 мг/кг.
Анализаторы применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.
Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора хлора рентгенофлуоресцентного волнодисперсионного
AVRORA-DUBHE 1710
Место нанесения знака утверждения типа
Beijing Ancoren Technology Со., Ltd. Сер. номер: 1111113046 | |
Прибор: |
Анализатор хлора рентгенофлуоресцентный волнодисперсионный AVRORA-DUBHE 1710 |
Модель: |
AVRORA-DUBHE-1710 |
Дата выпуска: |
30.05.2022 |
Серийный номер
Предупреждение:
Техническое обслуживание производится только авторизованным персоналом производителя.
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа анализатора хлора рентгенофлуоресцентного волнодисперсионного AVRORA-DUBHE 1710
Пломбирование анализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массовой доли хлора, % (мг/кг*) |
от 0,00002 до 5,00000 (от 0,2 до 50000,0) |
Пределы допускаемой относительной погрешности измерений массовой доли хлора, %, в поддиапазонах измерений:
|
±30 ±20 ±15 ±10 ±5 |
* На дисплее анализатора отображаются ppm |
Таблица 3 -Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более - высота |
375 |
- длина |
614 |
- ширина |
444 |
Масса, кг, не более |
32 |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Г ц |
от 49 до 51 |
