Сведения о средстве измерений: 93952-24 Машина испытательная универсальная

Номер по Госреестру СИ: 93952-24
93952-24 Машина испытательная универсальная
(EMA 4K)

Назначение средства измерений:
Машина испытательная универсальная EMA 4K (далее - машина) предназначена для измерений силы и перемещений при испытаниях амортизаторов автомобилей на растяжение и сжатие.

сертификация программного обеспечения
Внешний вид. Машина испытательная универсальная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина испытательная универсальная
Рисунок № 1

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства -
Номер записи - 195772
ID в реестре СИ - 1421543
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ЕМА 4К, EMA 4K,

Производитель

Изготовитель - "MTS Systems Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2809 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Машина испытательная универсальная (EMA 4K)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "MTS Systems Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93952-24

Машина испытательная универсальная, EMA 4K
"MTS Systems Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Кто поверяет Машина испытательная универсальная (EMA 4K)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • EMA 4K
  • 1 1 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • ЕМА 4К
  • 1 0 1 0 1 0 1

    Стоимость поверки Машина испытательная универсальная (EMA 4K)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с машиной используется метрологически значимое программное обеспечение (далее - ПО) «Damper Test System», устанавливаемое на локальном персональном компьютере для управления машиной, обработки и хранения результатов измерений.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    «Damper Test System»

    Номер версии (идентификационный номер ПО)

    не ниже 6.2.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в:

    - разделе «Эксплуатация» «Машина испытательная универсальная EMA 4K. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная приказом Федерального агентства от 22 октября 2019 г. № 2498;

    Государственная поверочная от 1^10-9 до 100 м и длин волн приказом Федерального агентства от 29 декабря 2018 г. № 2840.

    схема для средств по техническому

    измерений силы, утверждённая регулированию и метрологии

    измерений длины в диапазоне утверждённая и метрологии

    схема для средств

    в диапазоне от 0,2 до 50 мкм, по техническому регулированию

    Правообладатель

    «MTS Systems Corporation», США

    Адрес: 14000 Technology Drive Eden Prairie, MN. 55344 U.S.A.

    Тел.: (030) 810 02-0. Факс: (030) 810 02-100

    E-mail: info@mts.com

    Изготовитель

    «MTS Systems Corporation», США
    Адрес: 14000 Technology Drive Eden Prairie, MN. 55344 U.S.A.
    Тел.: (030) 810 02-0. Факс: (030) 810 02-100
    E-mail: info@mts.com

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    «MTS Systems Corporation», США
    Адрес: 14000 Technology Drive Eden Prairie, MN. 55344 U.S.A.
    Тел.: (030) 810 02-0. Факс: (030) 810 02-100
    E-mail: info@mts.com

    Принцип действия машины заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым амортизаторам, тензорезисторным датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью электропривода, перемещение активного захвата измеряется преобразователем линейных перемещений.

    Основными компонентами машины являются силовая рама, электропривод, подвижная траверса, датчики силоизмерительные тензорезисторные 661, управляющая система в составе контроллера FlexTest 40, ПК со специализированным ПО.

    на которой образца и

    Силовая рама представляет собой механическое основание машины, смонтирован датчик силоизмерительный, крепления или зажимы для электропривод.

    устройство

    Электропривод устанавливается на основание силовой рамы. Данное служит для создания движущей силы и/или позиционирования образцов на машине.

    Датчик силоизмерительный тензорезисторный, установленный под траверсой несущей рамы, служит для измерения направления и силы, прикладываемой к образцу.

    К средствам измерений данного типа относится машина испытательная универсальная EMA 4K зав. № 10664291.

    Пломбирование крепёжных винтов корпуса машины не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Заводской номер машины в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на задней крышке корпуса машины.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид машины испытательной универсальной EMA 4K зав. № 10664291 представлен на рисунке 1.

    Общий вид маркировочной наклейки представлен на рисунке 2.

    Внешний вид. Машина испытательная универсальная (EMA 4K), http://oei-analitika.ru

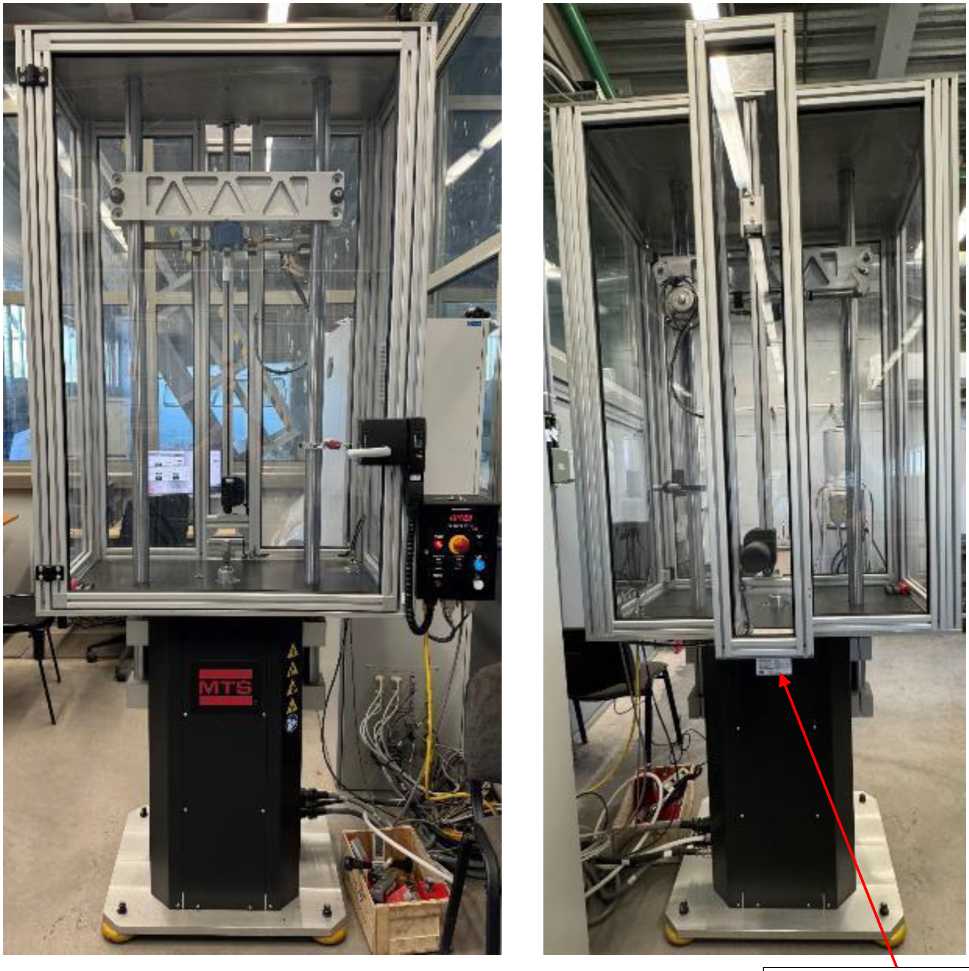

    Рисунок 1 - Общий вид машины испытательной универсальной EMA 4K зав. № 10664291

    Место указания заводского номера

    ЕМА Damper Frame

    Model Number:______EMA 4K____________

    Assembly Number: 100-634-090 Rev C

    Serial Number:_______10664291____________

    Date of Manufacture: 3/23/2021

    oatert Jnformat on mts comZpatei^ts

    MTS

    MTS Systems Corporation 14000 Technology Drive Eden Prairie. MN. 55344 U.S.A.

    ON 100-416-2-9

    Рисунок 2 - Общий вид маркировочной наклейки


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Машина испытательная универсальная

    EMA 4K

    1 шт.

    Датчик силоизмерительный тензорезисторный

    661

    2 шт.

    Контроллер

    FlexTest 40

    1 шт.

    Портативный ПК

    -

    1 шт.

    Руководство по эксплуатации на русском языке

    -

    1 экз.

    Паспорт

    -

    1 экз.


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений силы, кН

    от 0,5 до 9

    Пределы допускаемой относительной погрешности измерений силы, %

    ±1

    Диапазон измерений перемещений активного захвата, мм

    от 0,5 до 200

    Пределы   допускаемой   абсолютной   погрешности   измерений

    перемещения активного захвата, мм

    ±0,1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ДлинахШиринахВысота), мм, не более

    1016x777x2388

    Масса, кг, не более

    1500

    Напряжение питания переменного тока, В

    380

    Частота, Гц

    50

    Условия эксплуатации:

    - температура окружающей среды, °C

    20±5
