Номер по Госреестру СИ: 93951-24
93951-24 Машины оптические измерительные Zoller
(Обозначение отсутствует)
Назначение средства измерений:
Машины оптические измерительные Zoller (далее - машины) для измерения геометрических параметров режущего инструмента.
Внешний вид.
Машины оптические измерительные Zoller
Рисунок № 1
Внешний вид.
Машины оптические измерительные Zoller
Рисунок № 2
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195771
ID в реестре СИ - 1421542
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
threadCheck, Genius,
Производитель
Изготовитель - E. ZOLLER GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2809 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины оптические измерительные Zoller (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Машины оптические измерительные Zoller (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 1 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины оптические измерительные Zoller (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины оптические измерительные Zoller имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Pilot 4.0 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.XX |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения машин соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Машины оптические измерительные Zoller. Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Разделе 7 «Эксплуатация» документа «Машины оптические измерительные Zoller. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема.
ПравообладательE. ZOLLER GmbH & Co. KG, Germany
Адрес: 74385, Pleidelsheim, Gottlieb-Daimler-StraBe 19, Германия
Телефон: +49 7144 8970-0
E-mail: info@zoller.info
Web-сайт: www.zoller.info
Изготовитель
E. ZOLLER GmbH & Co. KG, GermanyАдрес: 74385, Pleidelsheim, Gottlieb-Daimler-StraBe 19, Германия Телефон: +49 7144 8970-0
E-mail: info@zoller.info
Web-сайт: www.zoller.info
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
E. ZOLLER GmbH & Co. KG, GermanyАдрес: 74385, Pleidelsheim, Gottlieb-Daimler-StraBe 19, Германия
Телефон: +49 7144 8970-0
E-mail: info@zoller.info
Web-сайт: www.zoller.info
Машины представляют собой измерительные установки, выполненные в закрытом корпусе. Конструктивно состоят из измерительного блока, шпинделя для крепления режущего инструмента, закрепленного на станине, персонального компьютера и пульта управления. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источник света, а в правой части специальные линзы и высокочувствительную камеру.
Принцип работы оптической системы, работающей на просвет - 2D измерения, состоит в преобразовании светового излучения, падающего на режущий инструмент, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль режущего инструмента. Тень профиля улавливается камерой и полученное изображение передается в компьютер. С помощью программного обеспечения полученное изображение обрабатывается, измеряются необходимые геометрические параметры режущего инструмента.
Машины выпускаются двух модификаций, отличающихся между собой диапазоном измерений, количеством осей вращения и вспомогательным оборудованием.
Модификация genius - базовые машины, которые включают в себя основную оптическую систему, работающую на просвет, дополнительную оптическую камеру, работающую по отраженному свету. Установка имеет три подвижные оси X, Y и Z, ось вращения шпинделя и ось вращения дополнительной оптической камеры.
Модификация threadCheck - улучшенные машины, отличающиеся наличием шестой поворотной оси вращения основной оптической системы.
Пломбировка корпуса машин от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 1. Общий вид машин приведены на рисунках 2 и 3.

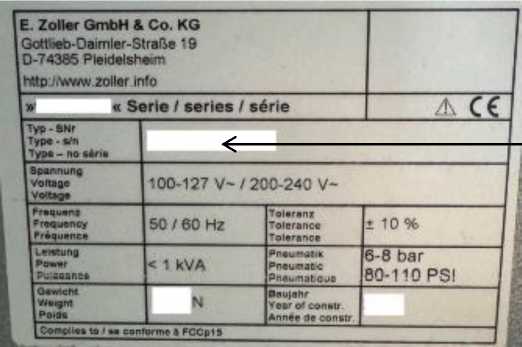

Место нанесения заводского номера машины
Рисунок 1 - Общий вид маркировочной таблички

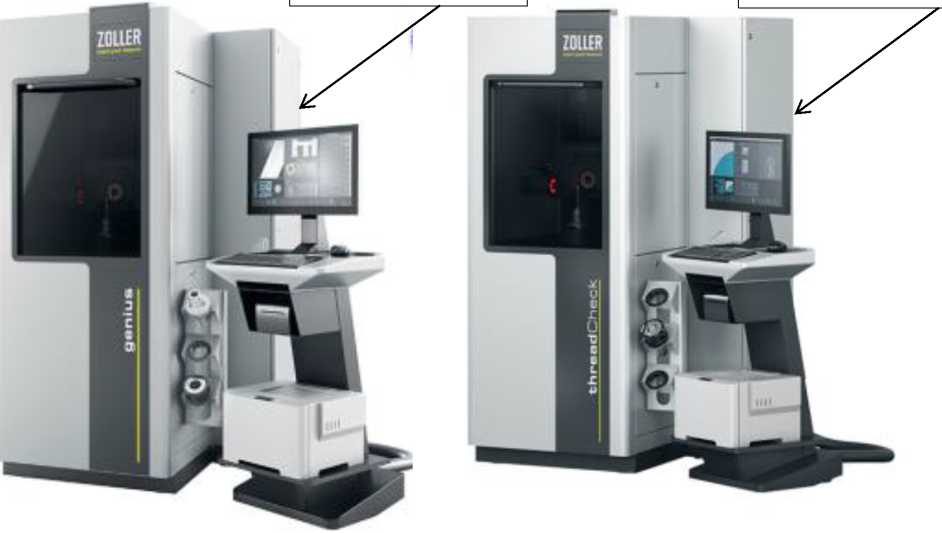

Место нанесения маркировочной таблички машины
Место нанесения маркировочной таблички машины
Рисунок 3 - Общий вид машин
модификации threadCheck
Рисунок 2 - Общий вид машин модификации genius
Таблица 2 -
машин
|
Наименование характеристики |
Модификация | |
|
genius |
threadcheck | |
|
Диапазон измерений, мм - ось Х |
от 0,1 до 400 |
от 0,1 до 260 |
|
- ось Y |
от 0 до 100 |
от 0 до 100 |
|
- ось Z |
от 0 до 600 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм - вдоль осей Х и Z (2D) |
±(3,0+L/250), | |
|
где L - измеряемый размер | ||
|
в мм | ||
|
Повторяемость измерений диаметра по оси Х, мкм |
±2 |
±2 |
|
Допускаемое отклонение от прямолинейности, мкм, не более |
5 |
5 |
|
Радиальное биение, мкм, не более |
5 |
5 |
Таблица 3 - Технические
машин
|
Наименование характеристики |
Модификация |
|
genius threadCheck | |
|
Максимальная масса измеряемого инструмента, кг |
20 |
|
Давление сжатого воздуха в системе, МПа |
от 6 до 8 |
|
Потребление воздуха, л/час |
до 100 |
|
Параметры электрического питания: - напряжение переменного тока, В |
240±24 |
|
- частота переменного тока, Гц |
50 |
|
Масса, кг, не более |
850 |
|
Габаритные размеры, мм, не более - длина |
1760 |
|
- ширина |
1560 |
|
- высота |
2330 |
Таблица 4 - Условия
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +15 до +25 |
|
Относительная влажность, %, без конденсата |
до 80 |
