Номер по Госреестру СИ: 93937-24
93937-24 Сигнализаторы загазованности
(СЗСМ)
Назначение средства измерений:
Сигнализаторы загазованности СЗСМ (далее - сигнализаторы)
предназначены для непрерывного автоматического контроля содержания в воздухе горючих газов (CnHm по ГОСТ 5542-2014) и/или оксида углерода (СО по ГОСТ 12.1.005-88) и выдачи сигнализации о превышении установленных пороговых значений содержания контролируемых компонентов.
Внешний вид.
Сигнализаторы загазованности
Рисунок № 1
Внешний вид.
Сигнализаторы загазованности
Рисунок № 2
Внешний вид.
Сигнализаторы загазованности
Рисунок № 3
Общие сведения
Дата публикации - 28.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195756
ID в реестре СИ - 1421499
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СЗС СН4, СО,
Производитель
Изготовитель - Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор")
Страна - РОССИЯ
Населенный пункт - г. Орёл
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2785 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Сигнализаторы загазованности (СЗСМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70304-18 31.01.2028 |
Счетчики газа объемные диафрагменные, "Счетприбор" СГД Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор") (РОССИЯ г. Орёл) |
ОТ МП |
10 лет |
|
71026-18 11.05.2029 |
Теплосчетчики, "Счетприбор ТСС" Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор") (РОССИЯ г. Орёл) |
ОТ МП |
6 лет |
|
72093-18 03.08.2029 |
Счетчики воды универсальные, "Счетприбор" СВ Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор") (РОССИЯ г. Орёл) |
ОТ МП |
6 лет |
|
85255-22 12.04.2027 |
Счетчики газа объёмные диафрагменные с корректором, встроенным устройством телеметрии и запорным клапаном, Счётприбор СГД Smart Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор") (РОССИЯ г. Орёл) |
ОТ МП |
10 лет |
|
91946-24 23.04.2029 |
Счетчики газа малогабаритные бытовые, СГМД Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор") (РОССИЯ г. Орёл) |
ОТ МП |
6 лет |
|
93937-24 27.11.2029 |
Сигнализаторы загазованности, СЗСМ Закрытое акционерное общество "Счётприбор" (ЗАО "Счётприбор") (РОССИЯ г. Орёл) |
ОТ МП |
1 год |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Сигнализаторы загазованности (СЗСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Сигнализаторы загазованности (СЗСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение (ПО).
Программное обеспечение предназначено для приема, обработки и передачи измерительной информации о содержании измеряемых компонентов, и сигнализации при достижении установленных пороговых значений содержания определяемых компонентов.
Идентификационные данные встроенного ПО сигнализаторов приведены в таблице 1.
Таблица 1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПЭФ.413216.003 ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.1 |
|
Цифровой идентификатор ПО |
—* |
|
Алгоритм вычисления цифрового идентификатора ПО |
—* |
|
* Данные недоступны, так как встроенное ПО не может быть модифицировано, переустановлено или прочитано через какой-либо интерфейс после первичной загрузки изготовителем | |
Метрологические характеристики сигнализаторов нормированы с учётом влияния программного обеспечения. Уровень защиты встроенного ПО сигнализаторов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Изготовитель
Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»)ИНН 5753039951
Юридический адрес: 302007, г. Орел, ул. Спивака, д. 74А
Адрес места осуществления деятельности: 302007, г. Орел, ул. Спивака, д. 74А Телефон: +7 (4862) 72-44-81
E-mail: sekretar@schetpribor.ru
Web-сайт: www.schetpribor.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8-800-200-22-14
E-mail: mail@nncsm.ru
Web-сайт: http://www.nncsm.ru
Правообладатель
Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»)ИНН 5753039951
Юридический адрес: 302007, г. Орел, ул. Спивака, д. 74А
Телефон: +7 (4862) 72-44-81
E-mail: sekretar@schetpribor.ru
Web-сайт: www.schetpribor.ru
Сигнализаторы представляют собой стационарные приборы непрерывного действия с электропитанием от однофазной сети переменного тока или встроенного элемента питания на время отсутствия напряжения сети (опция).
Принцип действия сигнализаторов - термохимический для определения горючих газов и электрохимический для определения оксида углерода.
Способ отбора пробы - диффузионный через отверстия в корпусе сигнализатора.
Сигнализаторы могут работать как отдельно, так и совместно с клапанами запорными газовыми КЗГ СПЭФ.306557.039 ТУ (далее - клапан), либо с аналогичными клапанами других производителей, поставляемыми по отдельному заказу, для газоснабжения при превышении установленных пороговых значений контролируемых газов.
В зависимости от вида определяемых компонентов изготавливаются модификации сигнализаторов:
прерывания содержания
следующие
СЗСМ-1-Х1-Х2-Х3 - с контролем содержания в воздухе горючих газов по одному каналу;
СЗСМ-2-Х1-Х2-Х3 - с контролем содержания в воздухе оксида углерода по одному каналу;
СЗСМ-3-Х1- Х2- Х3 - с контролем содержания в воздухе одновременно горючих газов и оксида углерода по двум каналам.
Примечания:
Х1 - количество порогов срабатывания: «1» - один порог срабатывания; «2» -два порога срабатывания.
Х2 - комплектация сигнализатора встроенным элементом питания: «А» -укомплектован встроенным элементом питания; пустое знакоместо - отсутствие встроенного элемента питания.
Х3 - с дистанционной передачей данных: «Д» - укомплектован модулем передачи данных; пустое знакоместо - отсутствие модуля передачи данных.
Модификация сигнализатора приводится в руководстве по эксплуатации.
Сигнализаторы состоят из пластмассового корпуса с расположенными внутри сенсорами, электронной платой управления и звуковым излучателем, и встроенным элементом питания (опция).
На лицевой панели корпуса сигнализатора расположены:
-
- светодиодный индикатор включения электропитания зеленого цвета;
-
- светодиодный индикатор аварийной сигнализации красного цвета;
-
- светодиодный индикатор состояния сигнализатора желтого цвета;
-
- кнопка «Тест» для проверки работоспособности сигнализатора.

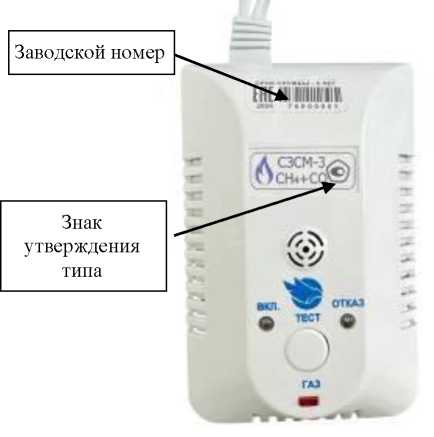

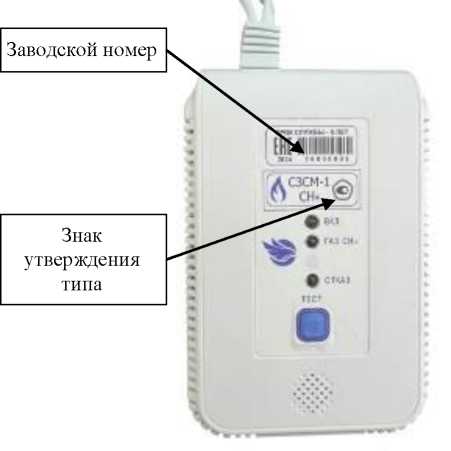

Общий вид сигнализаторов показан на рисунке 1.
Место нанесения пломбы изготовителя
Место нанесения пломбы изготовителя
Место нанесения наклейки или мастичной пломбы с изображением знака поверки
Место нанесения наклейки или мастичной пломбы с изображением знака поверки
- Внешний вид сигнализаторов загазованности СЗСМ. Место пломбирования
Рисунок 1
Сигнализаторы выполняют следующие функции:
-
- индикацию режима прогрева сигнализатора (мигает индикатор зеленого цвета);
-
- индикацию включенного рабочего состояния при поданном напряжении питания (постоянно горит индикатор зеленого цвета);
-
- индикацию и сигнализацию превышения аварийного порога концентрации контролируемого газа (мигает индикатор красного цвета, включается звуковая сигнализация, выдается управляющий сигнал на закрытие запорного клапана). Сигнализаторы могут быть с одним (при превышении фиксированного значения объемной доли горючих газов в воздухе срабатывает световая и звуковая аварийная сигнализация, активируется выходной сигнал управления запорным клапаном) или двумя порогами срабатывания аварийной сигнализации (при достижении первого порога срабатывает световая и звуковая аварийная сигнализация, при достижении второго порога активируется выходной сигнал, предназначенный для непосредственного управления запорным клапаном (или другим исполнительным устройством) или управления запорным клапаном через промежуточные устройства.
-
- автоматическое отключение звуковой и световой сигнализации после снижения концентрации контролируемого газа ниже порога срабатывания;
-
- индикацию неисправности изделия (постоянно горит индикатор желтого цвета).
Конструкцией сигнализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем приклеивания пломбировочной наклейки изготовителя и наклейки или мастичной пломбы с изображением знака поверки на крепежный винт корпуса сигнализатора. Место пломбировки сигнализаторов указано на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится типографским способом на маркировочную наклейку, закрепляемую на передней стенке корпуса сигнализатора. Также заводской номер сигнализатора указывается в руководстве по эксплуатации средства измерений.
Таблица 5 - Комплект поставки сигнализаторов
|
Наименование |
Обозначение |
Количество, шт, экз. |
|
Сигнализатор загазованности |
СЗСМ1) |
1 |
|
Клапан запорный |
КЗГ СПЭФ.306557.039 (или аналогичный) |
12) |
|
Кабель монтажный |
СПЭФ.685553.024 |
12) |
|
Руководство по эксплуатации |
СПЭФ.413216.003 |
1 |
|
Инструкция по настройке |
СПЭФ.413216.001 И1 |
12) |
|
Упаковка |
- |
1 |
| ||
Метрологические характеристики сигнализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики сигнализаторов
Наименование характеристики
Номинальные пороги срабатывания сигнализации:
- объемная доля, % (% НКПР1))
- массовая концентрация, мг/м3(объемная доля, млн-1)
|
Значение | |
|
Канал горючего газа (по метану) |
Канал оксида углерода |
|
Порог2) - 0,44 (10) Порог 13) - 0,44 (10) Порог 23) - 0,88 (20) | |
|
Порог2) - 100 (85) Порог 13) - 20 (17) Порог 23) - 100 (85) | |
таблицы 2
|
Наименование характеристики |
Значение | |
|
Канал горючего газа (по метану) |
Канал горючего газа (по метану) | |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации:
|
±0,22 (±5) | |
|
Порог2) ±25 (±21,25) Порог 13) ±5 (±5,85) Порог 23) ±25 (±21,25) | ||
|
Время срабатывания сигнализации, с, не более |
15 |
90 |
|
Примечания:
| ||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима (время прогрева), с, не более |
180 |
|
Уровень звукового давления, создаваемого аварийной сигнализацией, на расстоянии 1 м от лицевой панели сигнализатора по оси звукового излучателя, дБ, не менее |
85 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Время работы от встроенного элемента питания (при его наличии), ч, |
5 |
|
не менее | |
|
Габаритные размеры (без соединительных кабелей), ДхШхВ, мм, не более |
120x80x45 |
|
Длина сетевого шнура, мм, не менее |
1000 |
|
Масса, кг, не более |
0,3 |
|
Рабочие условия измерений: • температура окружающей среды, °С |
от -25 до +50 |
|
• относительная влажность воздуха без конденсации, %, не более |
90 |
|
• атмосферное давление, кПа |
от 80 до 107 |
|
• напряжение питания переменного тока, В |
230 + 23 |
|
Степень защиты сигнализаторов по ГОСТ 14254-2015 (IEC 60529:2013) |
IP 40 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний полный срок службы сигнализаторов, лет |
5 |
|
Средняя наработка на отказ, ч |
30000 |
