Сведения о средстве измерений: 93935-24 Термопреобразователи сопротивления

Номер по Госреестру СИ: 93935-24
93935-24 Термопреобразователи сопротивления
(WZP)

Назначение средства измерений:
Термопреобразователи сопротивления WZP (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТС.

сертификация программного обеспечения

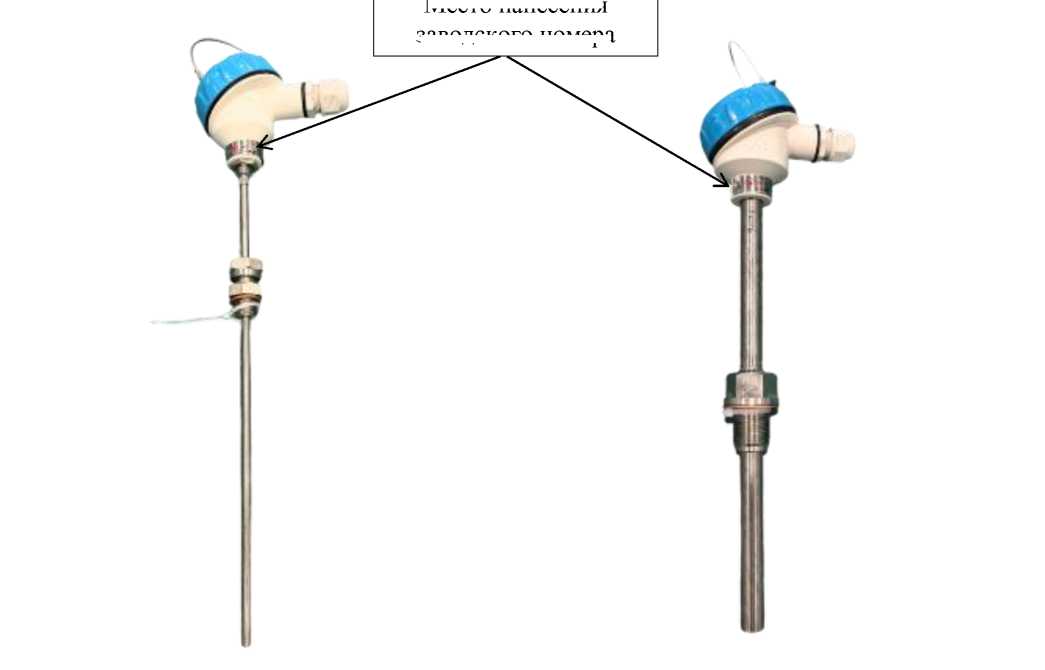

Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

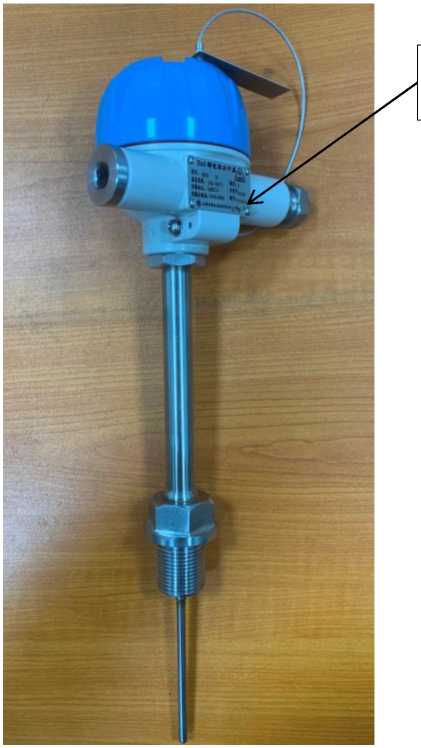

Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

Общие сведения

Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195738
ID в реестре СИ - 1421481
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. WZP2-24, WZPK2-24, WZP,

Производитель

Изготовитель - Shanghai Automation Instrumentation Co., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_13 Поверки по производителю СИ (подробно)

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 82
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2776 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Термопреобразователи сопротивления (WZP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Automation Instrumentation Co., LTD

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93840-24
19.11.2029
 Термометры биметаллические, WSS
Shanghai Automation Instrumentation Co., LTD (КИТАЙ ) 		ОТ
МП 		2 года
93935-24
27.11.2029
 Термопреобразователи сопротивления, WZP
Shanghai Automation Instrumentation Co., LTD (КИТАЙ ) 		ОТ
МП 		2 года
Отчет - ET_7 Эталоны единиц величин - прослеживаемость к ГЭТ

Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.

Содержимое отчета:

  1. Соотношение между Действующими и Аннулированными эталонами:
    • Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
  2. Статус или разряд (уровень) эталона:
    • Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
  3. Владельцы/держатели эталонов:
    • Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
  4. Форма собственности:
    • Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
  5. Распределение эталонов по годам (по дате регистрации):
    • Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.

Таблица с подробной информацией об эталонах:

  • Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
  • Наименование эталона: официальное название эталона.
  • Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
  • Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
  • Статус: состояние эталона (действует или аннулирован).
  • Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.

Пример записи из таблицы:

Рег. номер, дата приказа Наименование эталона Владелец/держатель эталона Статус или разряд (уровень) эталона Статус Наличие ЛПС, межаттестационный интервал (месяцы)
3.7.АСЛ.0001.2024 от 19.01.2024 - ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) Рабочий эталон Действует Да, 24

Выбранный Государственный первичный эталон:

ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ

Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления (WZP)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • WZP
  • WZPK2-24
  • WZP231
  • WZPR2-231
  • WZP2238
  • WZPR2-366
    		•  58 58 22 36 0 58 22 36
    ООО "НМОП"
    (RA.RU.311359)
  • мод. WZP2-24
  • мод. WZPK2-24
    		•  24 24 24 0 0 24 24 0

    Стоимость поверки Термопреобразователи сопротивления (WZP)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе «Проведение измерений» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Стандарт предприятия изготовителя Shanghai Automation Instrumentation Co., LTD, Китай.

    Правообладатель

    Shanghai Automation Instrumentation Co., LTD, Китай Адрес: 28 Changji Road, Jiading District, Shanghai Е-mail: xhh5711@163.com

    Web-сайт: http://www.saic.sh.cn/

    Изготовитель

    Shanghai Automation Instrumentation Co., LTD, Китай
    Адрес: 28 Changji Road, Jiading District, Shanghai
    Е-mail: xhh5711@163.com
    Web-сайт: http://www.saic.sh.cn/

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Shanghai Automation Instrumentation Co., LTD, Китай Адрес: 28 Changji Road, Jiading District, Shanghai Е-mail: xhh5711@163.com
    Web-сайт: http://www.saic.sh.cn/

    Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.

    Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки и защитной арматуры, которая соединена с коммуникационной головкой взрывозащищенного исполнения.

    Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой, помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал трубки измерительной вставки и защитной арматуры -нержавеющая сталь.

    Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.

    ТС изготавливаются следующих моделей: WZP и WZPК. Модели ТС отличаются друг от друга конструктивным исполнением монтажной части.

    Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.

    Таблица 1 -

    обозначения исполнений

    WZP

    Термопреобразователь сопротивления WZP х х - х х

    1 2    3 4

    1. Исполнение

    Без обозначения

    Стандартное исполнение

    K

    Бронированное (ударо- и вибропрочное) исполнение

    2. Количество чувствительных элементов

    Без обозначения

    Один

    2

    Два

    3. Тип присоединения

    2

    Неподвижное резьбовое соединение

    4

    Неподвижный фланец

    6

    Защитная гильза конической формы

    4. Тип подключения

    4

    Коммутационная головка во взрывозащищенном исполнении

    Заводской номер в виде обозначения, состоящего из арабских цифр букв, указан на металлическом шильдике, прикрепленном к корпусу ТС. Заводской номер ТС наносится методом гравировки. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.

    Фотография общего вида ТС с указанием мест нанесения заводского номера приведена на рисунке 1.

    Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.

    Место нанесения

    Внешний вид. Термопреобразователи сопротивления (WZP), http://oei-analitika.ru

    заводского номера

    WZPK

    WZP

    Внешний вид. Термопреобразователи сопротивления (WZP), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Рисунок 1 - Общий вид термопреобразователей сопротивления WZP с указанием места нанесения заводского номера

    Пломбирование ТС не предусмотрено.


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Термопреобразователь сопротивления

    WZP(1)

    1 шт.

    Паспорт

    -

    1 экз.

    Защитная гильза

    -

    1 шт.(2)

    Примечания:

    • (1) - исполнение в соответствии с заказом;

    • (2) - по дополнительному заказу.


    Метрологические и основные технические характеристики ТС приведены в таблицах 2, 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры ТС в зависимости от типа ЧЭ и класса допуска, °С(1):

    • - для ТС с проволочным ЧЭ, класс А

    • - для ТС с проволочным ЧЭ, класс В

    • - для ТС с тонкопленочным ЧЭ, класс А

    • - для ТС с тонкопленочным ЧЭ, класс В

    от -100 до +450 от -196 до +500 от -30 до +300 от -50 до +500

    Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

    Pt100

    Класс допуска ТС по ГОСТ 6651-2009

    а(2), в

    Температурный коэффициент а, °С-1

    0,00385

    Допуск по ГОСТ 6651-2009, °С:

    • - для класса А

    • - для класса В

    ±(0,15+0,002^|t|)(3)

    ±(0,3+0,005^|t|)(3)

    _______________Наименование характеристики

    Значение

    Примечания:

    • (1) - рабочий диапазон измерений температуры конкретного ТС указан в паспорте;

    • (2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов;

    • (3) - |t| - абсолютное значение температуры (без учета знака), °С.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее

    100

    Время термической реакции Т0,5 в водной среде, с, не более

    90

    Диаметр монтажной части, мм

    от 6 до 25

    Длина монтажной части(1), мм

    от 100 до 1000

    Масса, кг, не более(2)

    10

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха,°С

    • - относительная влажность, %, не более

    от -40 до +80

    80

    Маркировка взрывозащиты

    1Ex db IIC T6...T1 Gb X

    Степень защиты оболочки по ГОСТ 14254-2015

    IP54

    Средняя наработка до отказа, ч, не менее

    40000

    Средний срок службы, лет, не менее

    5

    Примечание:

    • (1) - и более, по специальному заказу.

    • (2) - значение массы ТС приведено без учета массы защитной гильзы.
