Сведения о средстве измерений: 93840-24 Термометры биметаллические

Номер по Госреестру СИ: 93840-24
93840-24 Термометры биметаллические
(WSS)

Назначение средства измерений:
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

сертификация программного обеспечения

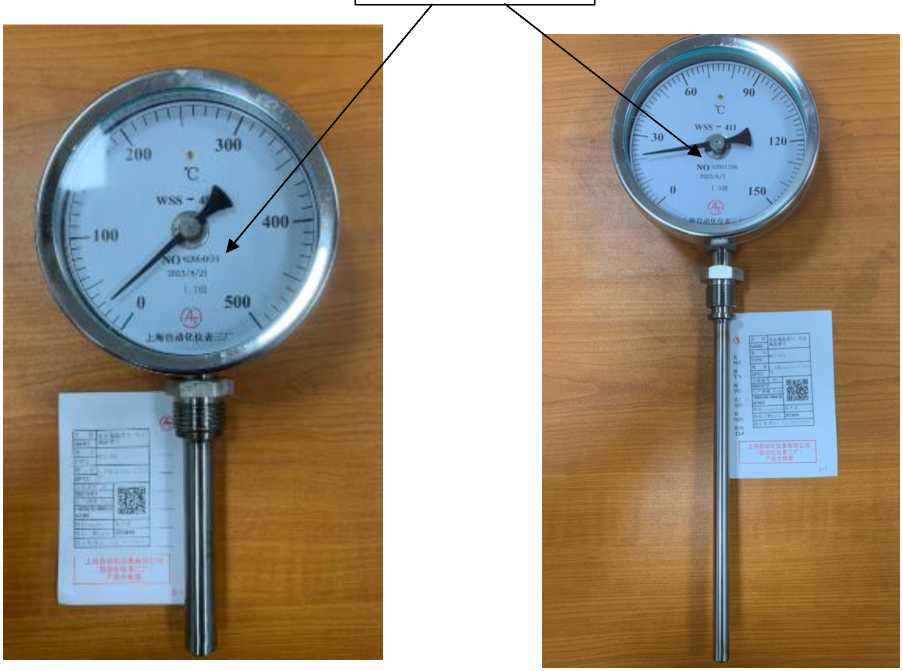

Внешний вид. Термометры биметаллические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термометры биметаллические
Рисунок № 1

Общие сведения

Дата публикации - 19.11.2024
Срок свидетельства - 19.11.2029
Номер записи - 195653
ID в реестре СИ - 1421294
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

WSS,

Производитель

Изготовитель - Shanghai Automation Instrumentation Co., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 139
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 24
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Термометры биметаллические (WSS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Automation Instrumentation Co., LTD

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93840-24
19.11.2029
 Термометры биметаллические, WSS
Shanghai Automation Instrumentation Co., LTD (КИТАЙ ) 		ОТ
МП 		2 года
93935-24
27.11.2029
 Термопреобразователи сопротивления, WZP
Shanghai Automation Instrumentation Co., LTD (КИТАЙ ) 		ОТ
МП 		2 года

Кто поверяет Термометры биметаллические (WSS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПЕРМСКИЙ ЦСМ"
(RA.RU.311363)		 РСТ
  • WSS
    		•  1 1 0 1 0 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • WSS
  • WSS-481
  • WSS 311
    		•  22 22 18 4 0 22 18 4
    ООО "НМОП"
    (RA.RU.311359)
  • мод. WSS-401
  • мод. WSS-481
    		•  116 116 116 0 0 116 116 0

    Стоимость поверки Термометры биметаллические (WSS)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе «Проведение измерений» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Стандарт предприятия изготовителя Shanghai Automation Instrumentation Co., LTD, Китай.

    Правообладатель

    Shanghai Automation Instrumentation Co., LTD, Китай Адрес: 28 Changji Road, Jiading District, Shanghai E-mail: xhh5711@163.com

    Web-сайт: http://www.saic.sh.cn/

    Изготовитель

    Shanghai Automation Instrumentation Co., LTD, Китай
    Адрес: 28 Changji Road, Jiading District, Shanghai
    Е-mail: xhh5711@163.com
    Web-сайт: http://www.saic.sh.cn/

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Shanghai Automation Instrumentation Co., LTD, Китай Адрес: 28 Changji Road, Jiading District, Shanghai E-mail: xhh5711@163.com
    Web-сайт: http://www.saic.sh.cn/

    Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

    Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу.

    Термометры относятся к показывающим стрелочным приборам погружного типа.

    Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.

    Таблица 1 - Схема составления условного обозначения термометров WSS

    Термометр биметаллический WSS - □ □ □

    1 2 3

    1. Диаметр корпуса, мм

    3

    60

    4

    100

    5

    150

    2. Тип присоединения корпус-штуцер термобаллона

    0

    Осевое (аксиальное)

    1

    Радиальное

    5

    Угловая термогильза

    6

    Прямая термогильза

    7

    Универсальная термогильза

    8

    Универсальное (поворотно-откидное)

    3. Тип монтажного присоединения

    1

    Штуцер с внешней резьбой

    2

    Штуцер с внутренней резьбой

    Фотографии общего вида термометров биметаллических WSS с указанием места нанесения заводского номера приведены на рисунке 1.

    Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр, наносится на шкалу термометров. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.

    Пломбирование термометров не предусмотрено.

    Место нанесения заводского номера

    Внешний вид. Термометры биметаллические (WSS), http://oei-analitika.ru

    Рисунок 1 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Термометр биметаллический

    WSS(1)

    1 шт.

    Паспорт

    -

    1 экз.

    Примечания:

    (1) - исполнение в соответствии с заказом.


    Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3

    Таблица 2 - Метрологические характеристики

    Диапазон измерений

    температуры (шкала)(1)(2), °С

    Цена деления шкалы, °С

    Пределы допускаемой абсолютной погрешности (Л) (2)(3), °С

    от -80 до +40

    2

    ±3,0

    от -50 до +100

    2

    ±3,0

    от -10 до +40

    1

    ±1,5

    от 0 до +50

    1

    ±1,5

    от 0 до +100

    2

    ±2,0

    от 0 до +150

    2

    ±3,0

    от 0 до +200

    2

    ±3,0

    от 0 до +300

    5

    ±7,5

    от 0 до +400

    10

    ±10,0

    от 0 до +500

    10

    ±10,0

    Примечания:

    • (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.

    • (2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте.

    • (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Диаметр корпуса, мм

    60; 100;150

    Диаметр термобаллона, мм

    6; 10

    Длина термобаллона, мм

    75; 100; 150; 200; 250; 300; 400;

    500;750;1000

    Масса, кг, не более

    10

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от -40 до +85

    95

    Средний срок службы, лет, не менее

    5

    Средняя наработка до отказа, ч

    40 000
