АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту — сервер ИВК), программное обеспечение (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• - средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка, формирование и хранение измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, оформление справочных и отчетных документов.

Дополнительно уровень ИВК может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде.

Передача информации от сервера ИВК в АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ) и другие смежные субъекты ОРЭМ осуществляется с АРМ в виде xml-файлов установленных форматов в соответствии с регламентами ОРЭМ. Передача данных осуществляется по каналу связи с протоколом TCP/IP сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят УСВ типа УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.

Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит непрерывно. Синхронизация шкалы времени сервера ИВК и шкалы времени УСВ осуществляется при каждом цикле сравнения независимо от величины расхождения шкал времени сервера ИВК и УСВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит при каждом сеансе связи, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину равную или превышающую ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК. Дополнительно заводской номер 116 указывается в Паспорте-формуляре на АИИС КУЭ.

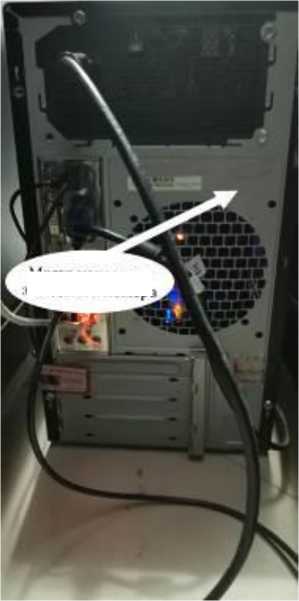

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

.М<тго наиеичтя лллп^Ккою лимсрэ

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
