Номер по Госреестру СИ: 89659-23
89659-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "МПК "Елец"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «МПК «Елец» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "МПК "Елец"
Рисунок № 1
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «Энергосфера». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «Энергосфера»
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
pso metr.dll |
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.1 |
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспорта-формуляра АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «МПК «Елец», МВИ 26.51/227/23 аттестованном
ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Правообладатель
Общество с ограниченной ответственностью «Медико-производственная компания «Елец» (ООО «МПК «Елец»)
ИНН 4821016488 Юридический адрес: 399774, Липецкая обл., г. Елец, пер. Кирпичный, д. 27
Тел. 8(47467) 6-90-55, факс 5-19-65
Изготовитель
Общество с ограниченной ответственностью «АтомЭнергоСбыт Бизнес» (ООО «Атомэнергосбыт Бизнес»)
ИНН 4633017746
Адрес: 115432, г. Москва, вн.тер.г. муниципальный округ Даниловский, пр-д Проектируемый 4062-й, д. 6, стр. 25
Телефон: +7 (495) 789-99-21
Web-сайт: business.atomsbt.ru
E-mail: info@business.atomsbt.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль»
(ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Общество с ограниченной ответственностью «Медико-производственная компания «Елец» (ООО «МПК «Елец»)
ИНН 4821016488 Юридический адрес: 399774, Липецкая обл., г. Елец, пер. Кирпичный, д. 27
Тел. 8(47467) 6-90-55, факс 5-19-65
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту - сервер ИВК), программное обеспечение (ПО) «Энергосфера», устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
-
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка, формирование и хранение измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, оформление справочных и отчетных документов.
Передача информации от сервера ИВК в АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ) и другие смежные субъекты ОРЭМ осуществляется с АРМ в виде xml-файлов установленных форматов в соответствии с регламентами ОРЭМ. Передача данных осуществляется по каналу связи с протоколом TCP/IP сети Internet.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят УСВ типа УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит непрерывно. Синхронизация шкалы времени сервера ИВК и шкалы времени УСВ осуществляется при каждом цикле сравнения независимо от величины расхождения шкал времени сервера ИВК и УСВ.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит при каждом сеансе связи, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.
Общий вид сервера ИВК с указанием места нанесения заводского номера представлен

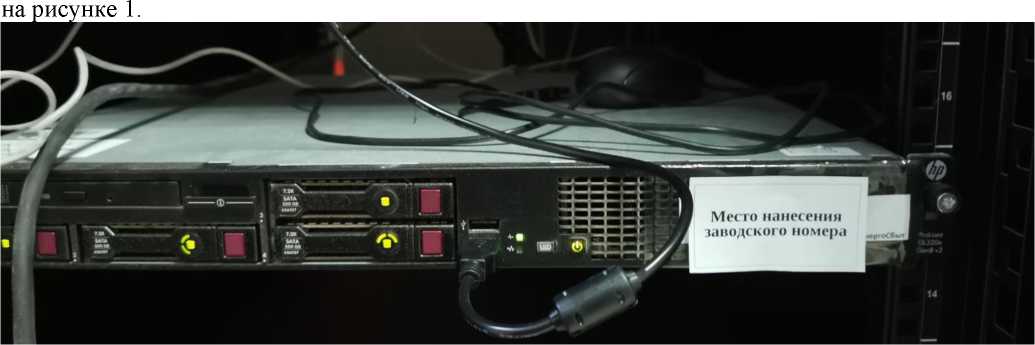

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
Наименование |
Обозначение |
Количество, шт. |
Счетчики электрической энергии трехфазные многофункциональные |
«МИРТЕК-32-РУ» мод. МИРТЕК-32-РУ-№32-А0^1-57,7-5-10A-T-RS485-G/2-P2-HLMOQ2V3Z-D |
2 |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М.01 |
1 |
Трансформатор тока |
ТОЛ-10 УТ2 |
2 |
ТПЛМ-10 |
2 | |
ТПЛ-10с |
2 | |
Трансформатор напряжения |
НАМИ-10-95УХЛ2 |
2 |
НТМИ-6 У3 |
1 | |
Устройство синхронизации времени |
УСВ-3 |
1 |
Сервер ИВК |
- |
1 |
Документация | ||
Паспорт-формуляр |
РЭК.411711.АИИС.114.ФО |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВК |
1 |
ПС 110/6 кВ «Агрегатная», РУ-6 кВ, 1 СШ 6 кВ, яч.1 «б» |
ТОЛ-10 УТ2 200/5 Кл. т. 0,5 Рег. № 6009-77 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-05 |
«МИРТЕК-32-РУ» мод. МИРТЕК-32- РУ-№32-А0^1-57,7-5-10A-T-RS485-G/2-P2- HLMOQ2V3Z-D Кл. т. 0,5S/1,0 Рег. № 65634-16 |
Сервер ИВК, УСВ-3, рег. № 64242-16 |
2 |
ПС 110/6 кВ «Агрегатная», РУ-6 кВ, 2 СШ 6 кВ, яч.21 |
ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
«МИРТЕК-32-РУ» мод. МИРТЕК-32-РУ-№32-А0^1-57,7-5-10A-T-RS485-G/2-P2- HLMOQ2V3Z-D Кл. т. 0,5S/1,0 Рег. № 65634-16 | |
3 |
ТП (П МПК) 6/0,4 кВ, РУ-6 кВ, 2СШ 6 кВ, яч.2 |
ТПЛ-10с 50/5 Кл. т. 0,5S Рег. № 29390-10 |
НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-18 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 |
Примечания:
-
1. Допускается изменение наименования ИК без изменения объекта измерений.
-
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
3. Допускается замена УСВ на аналогичное, утвержденного типа.
-
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Границы погрешности в рабочих условиях (±5), % |
1, 2 |
Активная Реактивная |
1,2 2,4 |
3,3 5,7 |
3 |
Активная Реактивная |
1,2 2,4 |
3,4 5,7 |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с |
5 | ||
Примечания:
|
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
Наименование характеристики |
Значение |
1 |
2 |
Количество ИК |
3 |
Нормальные условия: параметры сети:
температура окружающей среды, °С |
от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
Условия эксплуатации: параметры сети:
температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1 (2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -45 до +40 от 0 до +40 от +15 до +30 от 80,0 до 106,7 98 |
1 |
2 |
Надежность применяемых в АИИС КУЭ компонентов: | |
«МИРТЕК-32-РУ» (рег№ 65634-16): | |
- среднее время наработки на отказ, ч, не менее |
350000 |
- среднее время восстановления работоспособности, ч, не более |
2 |
СЭТ-4ТМ.03М (рег№ 36697-17): | |
- среднее время наработки на отказ, ч, не менее |
220000 |
- среднее время восстановления работоспособности, ч, не более |
2 |
УСВ-3 (рег№ 64242-16): | |
- коэффициент готовности, не менее |
0,95 |
- среднее время восстановления работоспособности, ч, не более |
24 |
Сервер ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации: | |
«МИРТЕК-32-РУ» (рег№ 65634-16): | |
- 30-минутный профиль нагрузки в двух направлениях, сут, не менее |
128 |
СЭТ-4ТМ.03М (рег№ 36697-17): | |
- 30-минутный профиль нагрузки в двух направлениях, сут, не менее |
113 |
Сервер ИВК: | |
- хранение результатов измерений и информации состояний средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.
-
- журнал сервера: параметрирования; коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
сервера.
Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- серверах (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
