Принцип действия преобразователей плотности основан на измерении резонансной частоты колебаний чувствительных элементов преобразователя, зависящей от плотности заполняющей их жидкости. Функциональная зависимость резонансной частоты от плотности жидкости калибруется при изготовлении преобразователя. На основе данных калибровки, измеряемый в процессе работы период колебаний пересчитывается в значение плотности жидкости.

Конструктивно преобразователи плотности ЭЛМЕТРО-Фломак-ПМ1 состоят из следующих составных частей:

• - первичного измерительного преобразователя (далее - датчик)

• - электронного преобразователя (далее - ЭП).

• - блока вторичного (далее БВ, опционально).

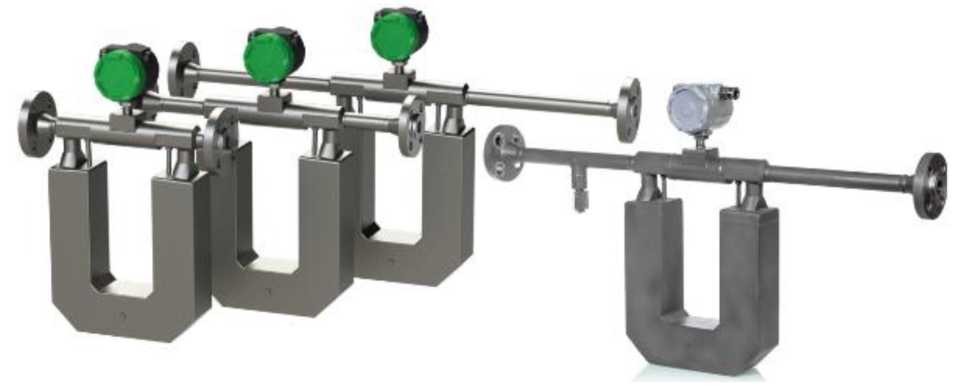

Датчик и ЭП представлены на рисунке 1. Цветовая гамма преобразователей плотности может отличаться от приведенных на рисунке 1, в зависимости от типа покрытия и требований заказчиков.

Датчик представляет собой конструкцию из двух U-образных параллельно расположенных трубок, концы которых приварены к сплиттерам. На трубках установлены измерительная катушка, катушка возбуждения и термопреобразователь сопротивления. Трубки с размещенными на них элементами закрыты герметичным кожухом.

Датчик устанавливается в трубопровод. Для монтажа датчика с трубопроводом на корпусе датчика предусмотрены фланцы. Между сплиттерами и фланцами могут быть установлены патрубки различной длины для компенсации межфланцевого расстояния датчика в соответствии с заказом (рисунок 1а). Дополнительно на датчике может быть предусмотрено место для установки преобразователя температуры (рисунок 1б).

Корпус ЭП представляет собой цилиндрическую оболочку с двумя отверстиями для кабельных вводов, которая закрывается резьбовыми крышками. В корпусе расположены клеммный блок и плата электроники.

ЭП управляет катушкой возбуждения и преобразует сигналы с измерительной катушки датчика в частотный сигнал TPS (сигнал периода времени), который через выходной коммуникационный порт может передаваться на внешние средства измерений и устройства, в том числе вычислители.

Линии питания ЭП и сигнала TPS являются совмещенными.

БВ представляет собой электронный блок с жидкокристаллическим дисплеем, корпус которого выполнен в щитовом исполнении.

б) датчик и ЭП

а) датчик и ЭП

в) блок вторичный

Рисунок 1 - Внешний вид преобразователя плотности ЭЛМЕТРО-Фломак-ПМ1

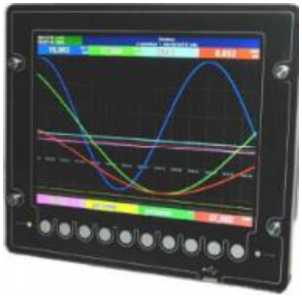

На передней панели БВ расположены жидкокристаллический дисплей для отображения параметров сигнальных портов, клавиатура и разъем для подключения USB флэш-карты. На задней панели расположены разъемы для подключения сигнальных цепей ввода/вывода (TPS, RS-485, Ethernet), разъемы для подключения внешних преобразователей температуры и давления и цепи электропитания.

Вариант программного обеспечения (далее - ПО) БВ определяет его функциональные возможности.

БВ с ПО БИП предназначен для питания электронного преобразователя плотности, отображения (индикации) значения периода колебаний и преобразования сигнала TPS в цифровой вид для дальнейшей его передачи по интерфейсам RS-485 и/или Ethernet.

БВ с ПО БВИ предназначен для питания электронного преобразователя плотности, внешних преобразователей температуры и давления, отображения (индикации) измеряемых параметров, вычисления плотности жидкости по результатам измерений периода частотного сигнала преобразователя плотности и корректировки значения плотности жидкости с учетом влияния температуры и давления; и передачи в цифровом виде по интерфейсам RS-485 и/или Ethernet значения плотности жидкости.

Подключаемые преобразователи температуры и давления должны иметь унифицированные аналоговые токовые выходы 4-20 мА.

Преобразователи плотности во взрывозащищенном исполнении соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность преобразователей обеспечивается видом взрывозащиты искробезопасная а также выполнением их монтажа на объекте применения в соответствии с требованиями нормативных документов, определяющих условия во взрывоопасных средах.

Знак утверждения типа, условное обозначение и заводской номер в виде цифрового обозначения, состоящего из пяти арабских цифр, наносятся на маркировочную табличку, закрепляемую на корпусе ЭП и на заднюю панель блока БВ. Расположение маркировочной таблички на ЭП показано на рисунке 2. Расположение надписей на задней панели блока БВ показано на рисунке 3

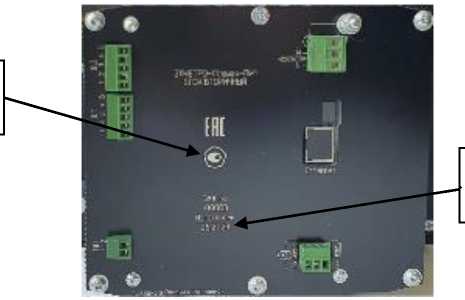

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на ЭП

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа на БВ

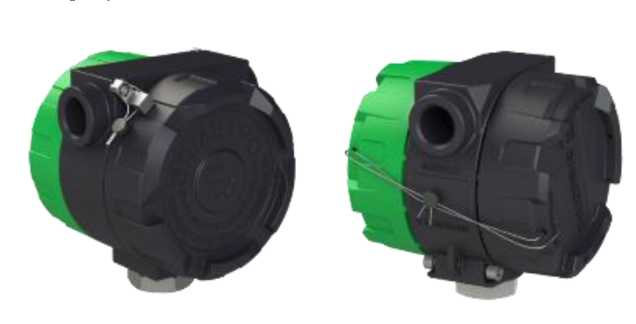

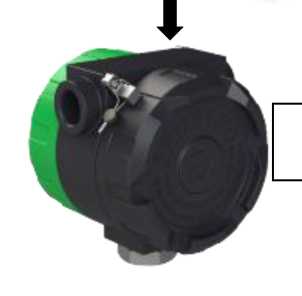

Способ ограничения доступа к местам настройки - пломбирование. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломб на ЭП представлены на рисунке 4. Пломбой завода-изготовителя пломбируется винт стопора крышки ЭП (рисунок 4а). На объекте эксплуатации после подключения проводов преобразователя, проволокой с пломбой пломбируются обе крышки ЭП (рисунок 4б).

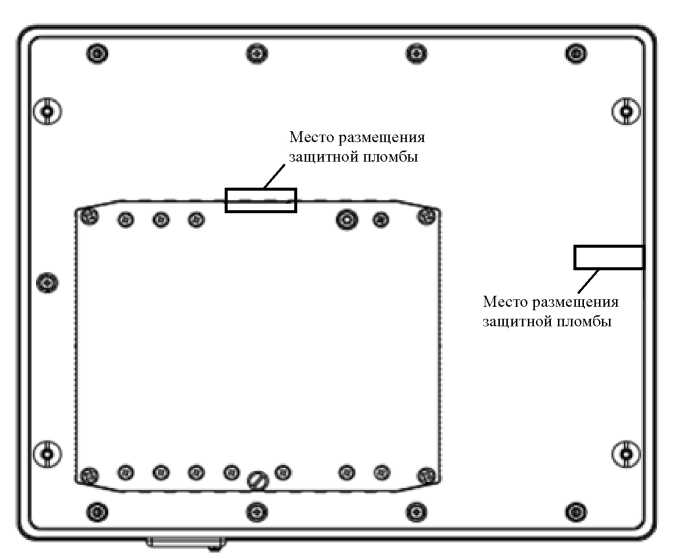

Программное обеспечение БВ защищено от несанкционированного изменения пломбировочными наклейками на корпусе, препятствующих доступу к электронной схеме. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломб на БВ представлены на рисунке 5.

Рисунок 5 - Схема и внешний вид пломбировки блока БВ от несанкционированного доступа

а)

б)

Рисунок 4 - Схема и внешний вид пломбировки ЭП от несанкционированного доступа

Нанесение знака поверки на преобразователи не предусмотрено.
