К данному типу средств измерений относятся установки поверочные передвижные «Метрологический комплекс МК ГСМ».

Принцип действия УП основан на воспроизведении единиц массы и объёма жидкости, создаваемых с помощью систем измерений массы, объёма, температуры и избыточного давления рабочей жидкости, дозирующих клапанов, системы сбора и обработки информации, а также системы регулирования и измерения уровня жидкости в резервуарах и мерах вместимости. Расход жидкости создается с помощью внешнего насосного агрегата, который не входит в состав УП.

УП состоит из:

- модуля гидравлического, включающего каналы измерений массы и объёма жидкости в потоке, средства измерений температуры и давления, блока локального управления (далее -БЛУ);

• - модуля измерений уровня, включающего средство измерений уровня;

• - модуля налива, включающего элементы контроля уровня жидкости;

• - программно-вычислительного комплекса (блока управления, далее - БУ);

• - термометра электронного для контроля температуры жидкости в резервуаре, автоцистерне.

Каждый модуль УП является отдельным конструктивным элементом установки. Гидравлический модуль УП выполнен в виде прямоугольной несущей металлической конструкции (рамы), в которой размещено функциональное оборудование. Модуль измерений уровня и модуль налива выполнены в виде металлических конструкций, предназначенных для размещения и крепления функционального оборудования на наливных люках резервуаров и автоцистерн. БУ выполнен в металлическом, мобильно-перемещаемом корпусе. На лицевой панели БУ расположен дисплей оператора. При транспортировании элементы УП размещаются на транспортное средство для доставки к месту развертывания (использования). БУ располагается в кабине транспортного средства. Уровнемер, термометр электронный и сигнализатор уровня находятся в специальных транспортировочных кейсах, которые размещены внутри транспортного средства. В условиях развертывания (использования) УП элементы комплекса снимаются с транспортного средства и размещаются на месте применения, при этом производятся необходимые электрические и гидравлические соединения между элементами УП, внешними источниками и поверяемыми объектами.

Измерение объёма и массы жидкости в потоке в УП обеспечивается 3-мя независимыми каналами измерений, в которых применяются счётчики-расходомеры массовые ЭЛМЕТРО-Фломак ТУ 4213-025-99278829-2011 в количестве 3 шт. с номинальными диаметрами DN15, DN50 и DN80.

В качестве средства измерений уровня используется уровнемер радарный ЭЛМЕТРО-РПУ регистрационный номер в Федеральном информационном фонде (далее - рег. №) 84697-22) c пределами допускаемой абсолютной погрешности измерений уровня ±1 мм, подключаемый к установке по цифровому выходу.

В качестве внешнего средства измерений температуры могут использоваться термометры электронные «ЕхТ-01» (рег.  №  44307-10) или термометры цифровые

малогабаритные ТЦМ 9410 (рег. № 68355-17) с пределами допускаемой погрешности ± 0,1 °С в диапазоне температур от -15 °С до +35 °С.

В качестве средства измерений температуры жидкости в гидравлических каналах УП могут использоваться термопреобразователи универсальные ТПУ 0304 (рег. № 50519-17) с цифровым выходом с пределами допускаемой погрешности ± 0,3 °С в диапазоне температур от 0 °С до +50 °С.

В качестве средства измерений давления жидкости в гидравлических каналах УП могут использоваться датчики давления с цифровым выходом АГАТ-100МТ (рег.№ 74779-19) или преобразователи давления измерительные СДВ-SMART (рег. № 61936-15).

Технические средства УП: элементы модуля гидравлического (дозирующие клапаны двойного действия, клапаны шаровые и обратные, напорные трубопроводы, гибкие рукава, фильтр очистки рабочей жидкости), элементы модуля налива (излив с сигнализатором уровня), а также внешний насосный агрегат образуют систему регулирования объёма и уровня жидкости.

Работой УП управляет блок управления (БУ). В БУ поступают сигналы от вышеперечисленных средств измерений, поверяемых СИ и элементов системы регулирования объёма и уровня жидкости. Блок управления их опрашивает, обрабатывает и выдает команды регулирующего воздействия. В БУ оператором задаются параметры поверяемых СИ и рабочей жидкости. В зависимости от диапазона измерений поверяемого СИ при помощи встроенного в БУ программного обеспечения (далее - ПО) задается конфигурация необходимых гидравлических соединений и подключение эталонного счётчика-расходомера с необходимым DN. В БУ рассчитываются значения объёма доз, которые должна выдать УП при поверке СИ. По команде от БУ с помощью встроенных исполнительных устройств проводятся необходимые гидравлические и электрические коммутации, после чего в УП устанавливается необходимый режим воспроизведения доз объёма (массы) и по заданной программе проводятся необходимые измерения.

В БУ происходит сравнение значений объёмов (масс), измеренных поверяемыми и эталонными СИ УП и вычисление погрешности поверяемых СИ. При этом, с помощью ПО, проводится необходимая корректировка измеренных значений плотности и объёма рабочей жидкости с учётом её температуры и давления. Градуировка и поверка резервуаров и мер вместимости проводится по показаниям уровнемера, отпущенным дозам рабочей жидкости и с учётом необходимой температурной коррекции по показаниям цифрового термометра с помощью ПО. С помощью ПО составляются протоколы поверки, калибровки СИ по установленным в НТД формам. Массив данных о проведённых поверках или калибровках сохраняется в памяти. В БУ также хранятся необходимые справочные данные для проведения измерений, вычислений, составления протоколов.

Блок локального управления (БЛУ) обеспечивает режим ручного управления УП. БЛУ содержит коммутационные элементы ручного управления исполнительными устройствами, а также элементы индикации положения различных устройств УП.

По заказу потребителя в комплект поставки УП могут входить вспомогательное оборудование (насосные агрегаты и помпы, напорно-всасывающие рукава, переходники, светильник, набор инструмента и прочее). Указанное оборудование не имеет метрологических характеристик и не влияет на характеристики УП. Также комплект поставки УП может быть дополнен оборудованием необходимым для проведения поверки УП (эталонный мерник, эталонный плотномер и прочее).

Общий вид элементов УП (гидравлический модуль, программно-вычислительный комплекс) представлен на рисунках 1, 2. Цветовая гамма может отличаться в зависимости от покрытия и требований заказчиков.

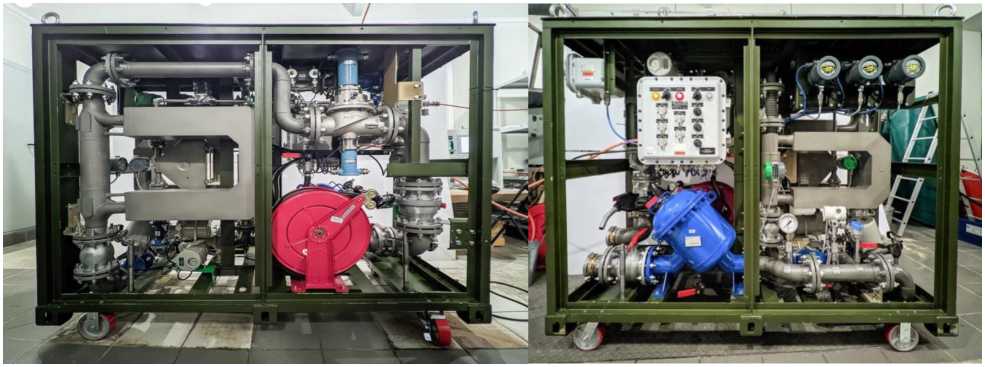

Рисунок 1 - Модуль гидравлический УП

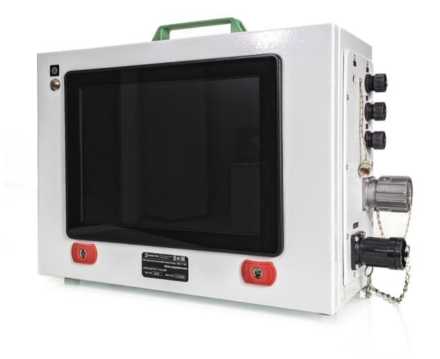

Рисунок 2 - Программно-вычислительный комплекс УП (Блок управления)

Заводской номер в виде цифрового обозначения, состоящего из пяти арабских цифр, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка устанавливается на корпус программновычислительного комплекса УП (Блока управления).

На рисунке 3 показан вид маркировочной таблички УП.

Установка поверочная передвижная «Метрологический комплекс МК ГСМ>»

АМПД.407371.162.000            +5 <Та,’С-;+40

0,005 < Viui/, м’< 200       5v ±0,07%       PN 0,6 МПа

Рисунок 3 - Маркировочная табличка УП

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические
