Принцип действия средств измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средств измерений с дальнейшим определением значения массы объекта измерений.

Процесс взвешивания осуществляется при движении объекта измерений по грузовому конвейеру взвешивающего модуля. Информация о массе взвешиваемого груза через интерфейсы поступает на устройство сортировки, которое представляет собой ленточный транспортер с выбраковочным механизмом, который может состоять из нескольких выбраковочных устройств. Измеренное значение на дисплее средства измерений.

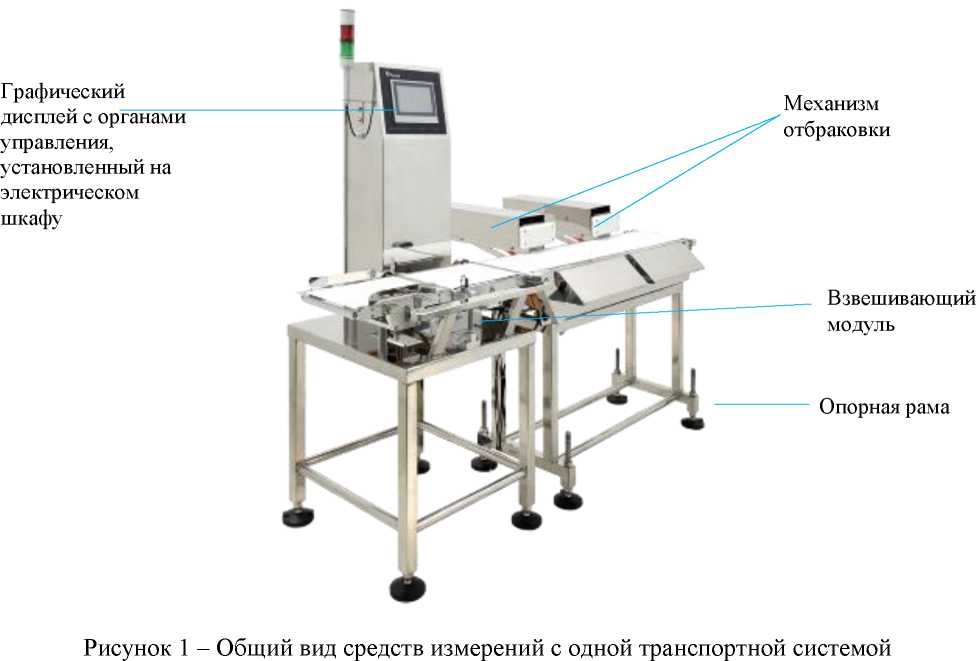

Средства измерений автоматические по ГОСТ Р для автоматического динамического и/или из следующих основных частей: - опорная рама;

- электрический шкаф (включающий в себя устройства питания и коммутации);

- один или несколько взвешивающих модулей, смонтированных на опорной раме или прикрепленных к электрическому шкафу. Каждый взвешивающий модуль (далее — модуль) состоит из грузового конвейера и весоизмерительного датчика;

- графический дисплей и органы управления средством измерений (мембранная клавиатура, пьезоэлектрические кнопки или/и сенсорный экран), объединенные в одном корпусе (терминал), или выполненные в отдельных корпусах, или вмонтированные в корпус электрического шкафа;

-     устройство обработки управляющих сигналов (далее УОУС), выполняющее обработку

данных и управление исполнительными механизмами средства измерений, размещаемое внутри корпуса электрического шкафа. Представляет из себя главную печатную плату с размещенной на ней коммуникационной шиной.

-      Аналого-цифровой преобразователь (далее АЦП), преобразует сигнал с датчика веса

в цифровую форму и далее транслирует в УОУС.

Дополнительно в зависимости от особенностей объекта измерений и места установки средств измерений в состав входят:

-     блоки цифровых интерфейсов;

- одна или несколько грузовых транспортных систем;

-      устройства обнаружения объекта измерений.

Грузовая транспортная система представляет собой ленточный конвейер с различными типами ленты: пластинчатая пластиковая конвейерная лента, силиконовая лента, полиуретановая лента, вращающееся колесо с выемками (звезда) или захватные рычаги/боковые устройства для перемещения объекта измерений на взвешивающий модуль (модули).

СИ выпускаются в 20 (двадцати) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), и имеют следующие обозначения I[1]-[2]-[3][4], где:

I- обозначение типа СИ;

• [1] - условное обозначение комплектации:

XL - без металлодетектора СИ;

MC - с металлодетектором;

• [2]   - условное обозначение дополнительных особенностей модели (если присутствует):

H - высоко-скоростные.

SG - с мульти-сортировкой.

• [3] - обозначение ширины грузового конвейера, в мм;

• [4] - условное обозначение длинны грузового конвейера (если присутствует):

S - 350 мм L - 450 мм

Отсутствие обозначений «S» и «L» означает другое значение длины грузового конвейера.

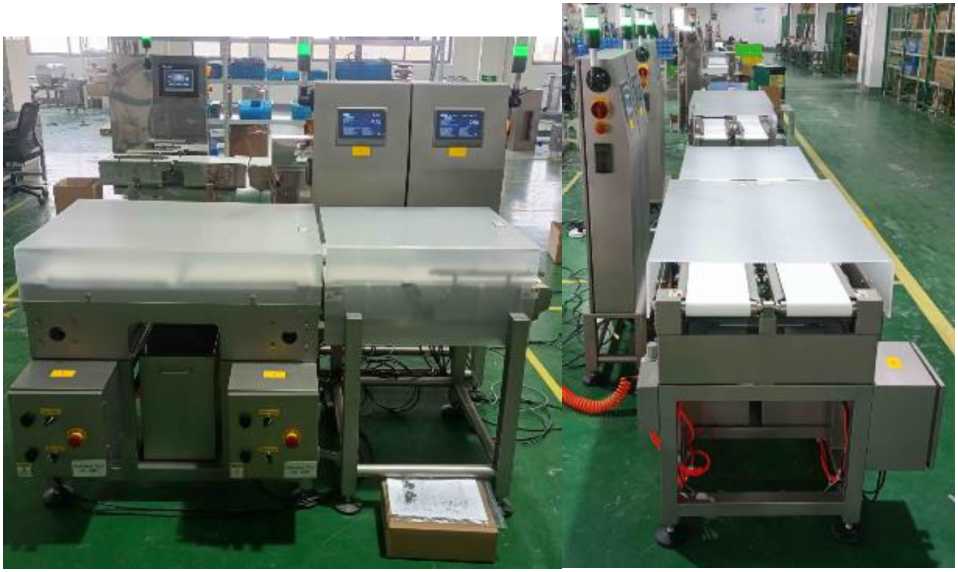

Рисунок 2 - Общий вид средств измерений с двумя транспортными системами

Маркировочная табличка средства измерений выполнена в виде металлической таблички, разрушаемой при снятии, расположена на боковой поверхности электрического шкафа и содержит следующую основную информацию:

• - знак утверждения типа;

• - поверочное деление;

• - класс точности по ГОСТ 54796-2011 (OIML R 51-1);

• - действительная цена деления шкалы;

• - максимальная нагрузка;

• - минимальная нагрузка;

• - максимальная масса выборки тары;

• - заводской номер.

Заводской номер представляет собой цифробуквенное обозначение и наносится методом металлографии на маркировочную табличку.

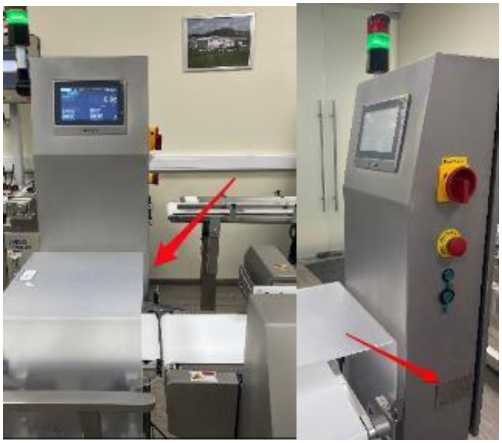

Место нанесения маркировочной таблички СИ представлено на рисунке 3.

Рисунок 3 - Место установки маркировочной таблички СИ

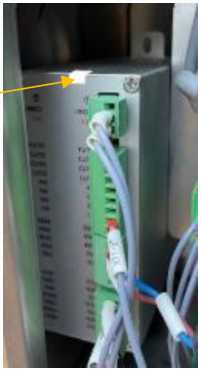

Схема пломбировки СИ представлена на рисунке 4.

Пломба в виде наклейки крепится на корпусе аналого-цифрового преобразователя

Рисунок 4 - Схема пломбировки средств измерений

Нанесение знака поверки на СИ не предусмотрено.

Таблица 8 - Комплектность

Таблица 2 -

Таблица 3 - Метрологические характеристики

Таблица 4 -

Таблица 5 -

Таблица 6 -

Таблица 7 - Общие технические
