Номер по Госреестру СИ: 93624-24
93624-24 Блоки СКЗИ тахографа навигационно-криптографические модули
(НКМ-3.1 АВ)
Назначение средства измерений:
Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 АВ (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а также синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Внешний вид.
Блоки СКЗИ тахографа навигационно-криптографические модули
Рисунок № 1
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 30.10.2029
Номер записи - 195445
ID в реестре СИ - 1420894
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Блоки СКЗИ тахографа навигационно-криптографические модули (НКМ-3.1 АВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82789-21 26.08.2026 |
Тахографы, "ШТРИХ-ТахоRUS" Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика") (РОССИЯ г. Москва) |
ОТ МП |
7 лет |
|
93624-24 30.10.2029 |
Блоки СКЗИ тахографа навигационно-криптографические модули, НКМ-3.1 АВ Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Кто поверяет Блоки СКЗИ тахографа навигационно-криптографические модули (НКМ-3.1 АВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Блоки СКЗИ тахографа навигационно-криптографические модули (НКМ-3.1 АВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Блоки работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение блока СКЗИ тахографа навигационнокриптографического модуля НКМ-3.1 АВ |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.1 |
Знак утверждения типа
Знак утверждения типананосится на корпуса блоков с помощью термоформирования.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование НКМ-3.1 АВ» документа НДПА.467756.001-04.01РЭ
«Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 АВ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
НДПА.467756.001-04.01ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 АВ. Технические условия.
ПравообладательАкционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика») ИНН 7715906332
Адрес юридического лица: 127106, г. Москва, ул. Ботаническая, д. 25
Телефон: +7 (495) 250-33-33
Web-сайт: https://www.ao-avtomatika.ru/
Изготовитель
Акционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика») ИНН 7715906332Адрес юридического лица: 127106, г. Москва, ул. Ботаническая, д. 25
Адреса места осуществления деятельности:
127106, г. Москва, ул. Ботаническая, д. 25;
143401, Московская обл., г. Красногорск, ул. Речная, д. 8
Телефон: +7 (495) 250-33-33
Web-сайт: https://www.ao-avtomatika.ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: vniiftri.ru
Правообладатель
Акционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика») ИНН 7715906332Адрес юридического лица: 127106, г. Москва, ул. Ботаническая, д. 25
Телефон: +7 (495) 250-33-33
Web-сайт: https://www.ao-avtomatika.ru/
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.
Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.
Знак поверки на корпус блоков не наносится.

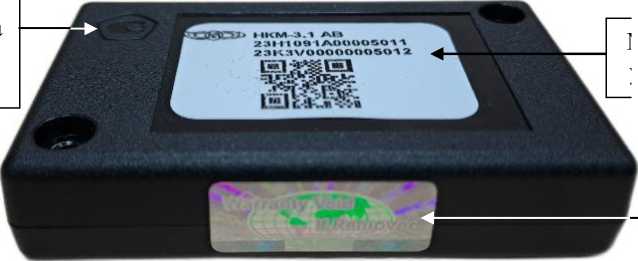

Общий вид блоков, обозначение места нанесения знака утверждение типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения учетного номера
Место пломбировки
Рисунок 1 - Общий вид блоков, обозначение мест нанесения знака утверждение типа, учетного номера, схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блок СКЗИ тахографа навигационнокриптографический модуль |
НКМ-3.1 АВ |
1 шт. |
|
Формуляр |
НДПА.467756.001-04.01ФО |
1 экз. |
|
Правила пользования |
НДПА.467756.001-04.01ПП |
1 экз.* |
|
Руководство по эксплуатации |
НДПА.467756.001-04.01РЭ |
1 экз.* |
|
* - поставляется по отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* - плановая составляющая | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 3,1 до 3,5 от 4,8 до 5,3 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
57 |
|
- ширина |
35 |
|
- высота |
12 |
|
Масса, кг, не более |
0,06 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность окружающего воздуха при | |
|
температуре +20 °C, %, не более |
80 |
