Номер по Госреестру СИ: 82789-21
82789-21 Тахографы
("ШТРИХ-ТахоRUS")
Назначение средства измерений:
Тахографы «ШТРИХ-TaxoRUS» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Внешний вид.
Тахографы
Рисунок № 1
Внешний вид.
Тахографы
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2024
Срок свидетельства - 26.08.2026
Номер записи - 184011
ID в реестре СИ - 1392333
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 7 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШТРИХ-ТахоRUS SM 100.42.00.00.14, ШТРИХ-ТахоRUS, Нет модификации, SM 100.42.00.00.14, "ШТРИХ-ТахоRUS",
Производитель
Изготовитель - Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 10
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2556 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Тахографы ("ШТРИХ-ТахоRUS")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82789-21 26.08.2026 |
Тахографы, "ШТРИХ-ТахоRUS" Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика") (РОССИЯ г. Москва) |
ОТ МП |
7 лет |
|
93624-24 30.10.2029 |
Блоки СКЗИ тахографа навигационно-криптографические модули, НКМ-3.1 АВ Акционерное общество "Концерн "Автоматика" (АО "Концерн "Автоматика") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Тахографы ("ШТРИХ-ТахоRUS")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦСМ" (RA.RU.313985) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "АНДРОМЕДА-ТЮМЕНЬ" (RA.RU.312930) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦСЭ "ОМСК-ТЕСТ" (RA.RU.311188) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Тахографы ("ШТРИХ-ТахоRUS")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1232 | 2382 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
3532 | 2382 |
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Основная плата: V.1372 Дополнительная плата: V.312 |
|
Номер версии (идентификационный номер ПО) |
Основная плата: не ниже V.1372 дополнительная плата: не ниже V.312 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Тахограф «ШТРИХ-TaxoRUS». Руководство по эксплуатации», часть 1, раздел «Режим эксплуатации», п. 3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахографам «ШТРИХ-TaxoRUS»Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4573-066-52375904-2013 Тахографы «ШТРИХ-ТахоRUS». Технические условия
Приказ Министерства транспорта РФ от 28 октября 2020 № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п. 47.1, п. 47.3,
п. 47.7, п. 47.9, п. 47.11, п. 47.12, п. 47.13)
Изготовитель
Акционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика»)ИНН 7715906332
Юридический адрес: 127106, г. Москва, ул. Ботаническая, д. 25
Адрес: 143401, г. Красногорск, ул. Речная, д.8
Телефон: +7 (495) 619-31-50
Web-сайт: http:// www.ao-avtomatika.ru
E-mail: mail@ao-avtomatika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам.
Результаты сохраняются в энергонезависимой памяти тахографов, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенны. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
-
- количество импульсов на один километр пройденного пути: от 1000 до 64255;
-
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в технических условиях);
-
- минимальная длительность импульса не менее 200 мкс;
-
- амплитуда логического нуля не более 3 В (минимальное значение указано в технических условиях);
-
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
Тахографы выпускаются в модификации SM 100.42.00.00.14 (исполнение 15).
Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного типа, имеющими свидетельство о поверке с неистекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.
Таблица 1 - Метрологическими и техническими характеристиками блоков СКЗИ
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерения скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Рабочие условия эксплуатации |
не хуже рабочих условий эксплуатации тахографа |
|
Суммарное время срока службы и срока хранения |
не более интервала между поверками |
|
* плановая составляющая | |
После окончании срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.
Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.
Таблица 2 - Дискретности выдачи тахографом измеренных данных
|
Наименование источника информации |
Дискретность выдачи |
|
Файл блока СКЗИ |
координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
|
Файл тахографа для выгрузки на внешние носители данных |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с |
|
Чек контрольный |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0,00000001° |
|
Дисплей |
координаты (широта и долгота): 0,0001о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км |
На корпус тахографа знак поверки не наносится.

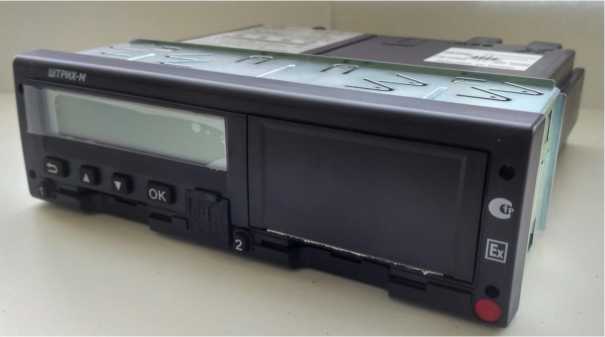

Общий вид тахографа представлен на рисунке 1.
Рисунок 1 - Общий вид тахографа

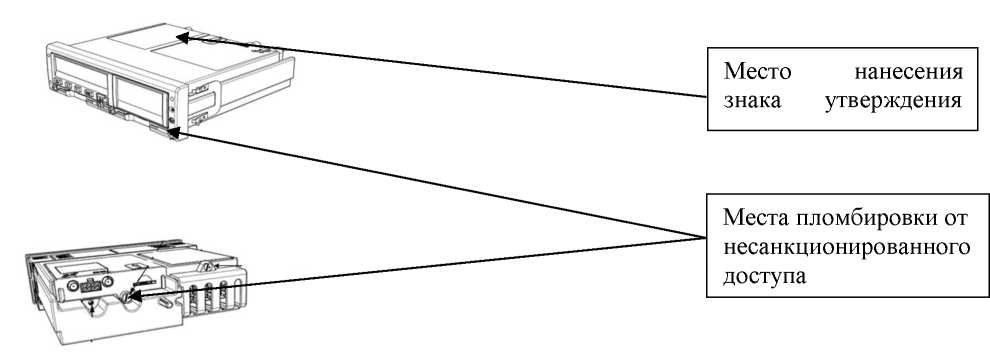

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака утверждении типа
Таблица 6 - Комплектность тахографов
|
Наименование |
Обозначение |
Количество |
|
Тахограф |
«ШТРИХ-ТахоRUS» |
1 шт. |
|
Комплект монтажный |
- |
1 к-т |
|
Антенна ГЛОНАСС/GPS |
- |
1 шт. |
|
Руководство по эксплуатации. Часть 1 |
- |
1 шт. |
|
Руководство по эксплуатации. Часть 2 |
- |
CD-диск |
|
Руководство по эксплуатации. Часть 3 |
- |
CD-диск |
|
Руководство по эксплуатации. Часть 4 |
- |
CD-диск |
|
Паспорт |
SM 10042.00.00-01 ПС АВ |
1 шт. |
|
Методика поверки |
842-20-04 МП |
CD-диск |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с |
±4 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±15 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* плановая составляющая | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от источника питания постоянного тока, В |
от 8 до 35 |
|
Масса, кг, не более |
1 |
|
Габаритные размеры, мм, не более | |
|
длина |
188 |
|
ширина |
198 |
|
высота |
60 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от -40 до +70 |
|
относительная влажность окружающего воздуха при температуре 20°С, %, | |
|
не более |
80 |
