Сведения о средстве измерений: 93641-24 Вискозиметры MudLabIns

Номер по Госреестру СИ: 93641-24
93641-24 Вискозиметры MudLabIns
(Обозначение отсутствует)

Назначение средства измерений:
Вискозиметры MudLablns (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей.

сертификация программного обеспечения
Внешний вид. Вискозиметры MudLabIns, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вискозиметры MudLabIns

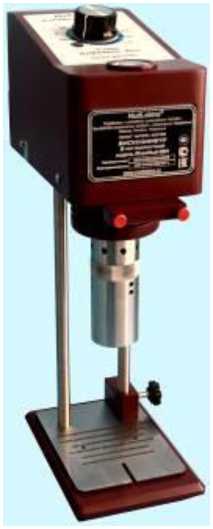

Рисунок № 1
Внешний вид. Вискозиметры MudLabIns, http://oei-analitika.ru рисунок № 2
Внешний вид.
Вискозиметры MudLabIns

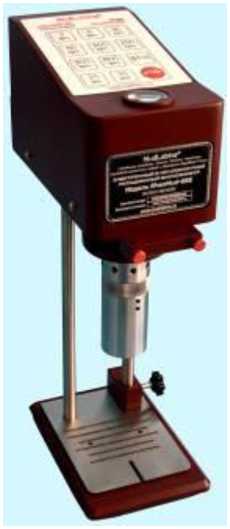

Рисунок № 2
Внешний вид. Вискозиметры MudLabIns, http://oei-analitika.ru рисунок № 3
Внешний вид.
Вискозиметры MudLabIns
Рисунок № 3
Внешний вид. Вискозиметры MudLabIns, http://oei-analitika.ru рисунок № 4
Внешний вид.
Вискозиметры MudLabIns
Рисунок № 4
Внешний вид. Вискозиметры MudLabIns, http://oei-analitika.ru рисунок № 5
Внешний вид.
Вискозиметры MudLabIns
Рисунок № 5
Внешний вид. Вискозиметры MudLabIns, http://oei-analitika.ru рисунок № 6
Внешний вид.
Вискозиметры MudLabIns
Рисунок № 6

Общие сведения

Дата публикации - 01.11.2024
Срок свидетельства - 30.10.2029
Номер записи - 195429
ID в реестре СИ - 1420878
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RheoMud-8SM, RheoMud-8SH, RheoMud-8SE, RheoMud-12SM, MudLabIns-8SE,

Производитель

Изготовитель - Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.)
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

  • 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
  • 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
  • 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
  • 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
  • 71.12.62 Деятельность в области метрологии
  • 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
  • 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
  • 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
  • 26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Бесплатный

Статистика

Кол-во поверок - 100
Выдано извещений - 0
Кол-во периодических поверок - 96
Кол-во средств измерений - 77
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2580 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Вискозиметры MudLabIns (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93641-24
30.10.2029
Вискозиметры MudLabIns, Обозначение отсутствует
Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.) (РОССИЯ г. Омск)
ОТ
МП
1 год

Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Вискозиметры MudLabIns (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • RheoMud-8SE
  • RheoMud-12SM
  • RheoMud-8SH
  • RheoMud-8SM
  • MudLabIns-8SE
  • 96 2 2 94 0 52 2 50
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • RheoMud-12SM
  • 2 2 0 0 2 2 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • RheoMud-8SE
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • RheoMud-8SE
  • 1 0 1 0 1 0 1

    Стоимость поверки Вискозиметры MudLabIns (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Отсутствует у вискозиметров модификации RheoMud-8SH, RheoMud-8SE.

    Вискозиметры модификации RheoMud-12SM и RheoMud-UNO имеют встроенное вискозиметров,

    программное обеспечение (далее - ПО). ПО предназначено для настройки управления процессом измерений и отображения результатов измерений.

    Влияние ПО учтено при нормировании метрологических вискозиметров.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. ПО записывается в микроконтроллер на этапе изготовления

    характеристик

    вискозиметров. В процессе эксплуатации вискозиметров не требуется считывание, редактирование или замена ПО. Возможность считывания, редактирования или замены ПО не предусмотрена.

    Идентификационные данные ПО вискозиметров модификации RheoMud-12SM и RheoMud-UNO приведены в таблице 1.

    Таблица 1-

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    RheoSOFT

    Номер версии (идентификационный номер) ПО

    не присвоен

    Цифровой идентификатор ПО

    недоступен


    Знак утверждения типа

    Знак утверждения типа

    наносится на алюминиевую маркировочную табличку, расположенную на корпусе вискозиметров, типографским способом или методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Эксплуатация» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;

    ТУ 26.51.62-001-0128777753-2021   «Вискозиметры MudLabIns. Технические

    условия».

    Правообладатель

    Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.) ИНН 553400465185

    Юридический адрес: 644110, Омская обл., г. Омск, ул. Бархатовой, д. 8, кв. 99

    Изготовитель

    Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.) ИНН 553400465185
    Юридический адрес: 644110, Омская обл., г. Омск, ул. Бархатовой, д. 8, кв. 99 Адрес места осуществления деятельности: 625031, Тюменская обл., г. Тюмень, ул. Ветеранов труда, д. 42А

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    Индивидуальный предприниматель Дягелев Виталий Викторович (ИП Дягелев В.В.) ИНН 553400465185
    Юридический адрес: 644110, Омская обл., г. Омск, ул. Бархатовой, д. 8, кв. 99

    Принцип действия вискозиметров основан на измерении величины напряжения сдвига исследуемой жидкости с помощью торсионной пружины под действием на боб крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость находится в кольцевом зазоре между ротором, вращающимся с заданной частотой, и бобом. Тормозной момент на бобе, возникающий от вязкости исследуемой жидкости, передается на торсионную пружину, по углу закручивания которой в соответствии с напряжением сдвига, определяется вязкостью исследуемой жидкости. Диапазон измерений динамической вязкости зависит от геометрии (размера и формы) применяемой измерительной системы (ротор-боб), от частоты вращения, а также от выбранной торсионной пружины.

    Конструктивно вискозиметры состоят из измерительного блока, измерительной системы (ротор-боб), представляющей собой коаксиальные цилиндры, штатива и стакана для пробы жидкости. Корпус вискозиметра изготавливают из металла или АБС-пластика, окрашиваемого в цвета, которые определяет изготовитель.

    Вискозиметры изготавливаются в следующих модификациях: RheoMud-8SH, RheoMud-8SE, RheoMud-12SM, RheoMud-UNO, которые отличаются способом управления и индикации результатов измерений, возможностью предустановки режимов измерений и частотами вращения ротора.

    Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, обеспечивающий идентификацию каждого экземпляра средств измерений, нанесен на алюминиевую маркировочную табличку, расположенную на корпусе вискозиметров, типографским способом или методом лазерной гравировки.

    Знак поверки наносят на пломбировочную наклейку, которую располагают на корпусе вискозиметров.

    Общий вид вискозиметров представлен на рисунке 1.

    Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа представлены на рисунке 2.

    Место нанесения пломбировочной наклейки со знаком поверки представлено на рисунке 3.

    Внешний вид. Вискозиметры MudLabIns (Обозначение отсутствует), http://oei-analitika.ru

    а)

    Внешний вид. Вискозиметры MudLabIns (Обозначение отсутствует), http://oei-analitika.ru

    б)

    Внешний вид. Вискозиметры MudLabIns (Обозначение отсутствует), http://oei-analitika.ru

    в)

    Внешний вид. Вискозиметры MudLabIns (Обозначение отсутствует), http://oei-analitika.ru

    г)

    а) - Вискозиметр RheoMud-8SH

    б) - Вискозиметр RheoMud-8SE

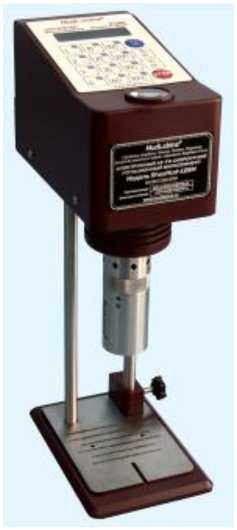

    в) - Вискозиметр RheoMud-12SM

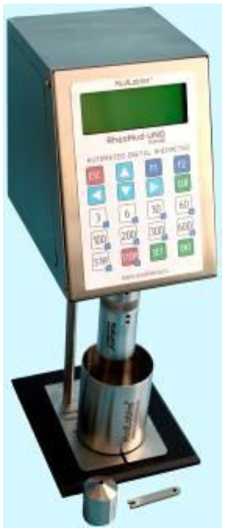

    г) - Вискозиметр RheoMud-UNO

    Рисунок 1 - Общий вид вискозиметров

    Внешний вид. Вискозиметры MudLabIns (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения знака

    Место нанесения знака

    утверждения типа

    утверждения типа

    Место нанесения

    Место нанесения

    серийного номера

    серийного номера

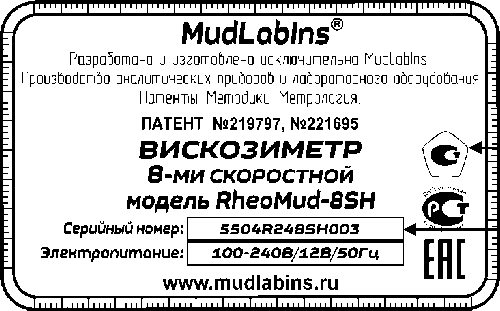

    Р и с ун о к 2 - Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа

    Внешний вид. Вискозиметры MudLabIns (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3- Место нанесения пломбировочной наклейки со знаком поверки

    Место нанесения пломбировочной наклейки со знаком поверки


    Таблица 5-

    Наименование

    Обозначение

    Количество

    Вискозиметр MudLablns

    1 шт.

    Кейс транспортировочный с противоударным наполнением

    1 шт.

    Стакан из нержавеющей стали

    1 шт.

    Термометр биметаллический с креплением:

    • - для модификации RheoMud-8SH

    • - для модификации RheoMud-8SE

    1 шт.

    1 шт.

    Блок питания с сетевым кабелем

    1 шт.

    Ротор R1

    1 шт.

    Боб В1

    1 шт.

    Ключ для демонтажа боба с торсионного вала

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Паспорт технический

    1 экз.

    Термостакан D100

    по отдельному заказу


    Т а б л и ц а 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений динамической вязкости жидкости*, мПа-с

    от 0,5 до 10000,0

    Пределы допускаемой приведенной** погрешности измерений динамической вязкости жидкости, %

    ±4,0

    * При компоновке R1B1F1 (R1 - сборочный номер ротора; B1 - сборочный номер боба; F1 - сборочный номер пружины).

    ** Нормирующее значение (мПа^с) определяется по формуле:

    D = ввп-S^fC, где     ввп - верхний предел диапазона показаний шкалы (ввп = 330), .

    S - коэффициент скорости (S = 300/N);

    N - частота вращения ротора, об/мин;

    f - коэффициент пружины, равный 1,0 при компоновке F1;

    С - коэффициент ротор-боб, равный 1,0 при компоновке R1B1, мПа^с/(об/мин).

    Т а б л и ц а 3 - Основные технические

    Наименование характеристики

    Значение для модификации

    RheoMud-

    8SH

    RheoMud-

    8SE

    RheoMud-

    12SM

    RheoMud-

    UNO

    Частота вращения ротора N, об/мин

    3; 6; 30;

    3; 6; 30;

    от 1

    от 1

    60; 100;

    60; 100;

    до 600

    до 600

    200; 300;

    200; 300;

    600

    600

    Объем исследуемого образца, см^

    250

    Напряжение питания переменного тока

    частотой 50/60 Гц, В

    от 100 до 240

    Габаритные размеры, мм, не более:

    - высота

    390

    460

    - длина

    200

    230

    - ширина

    120

    200

    Масса, кг, не более

    5,5

    6,5

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +35

    - относительная влажность, %,

    не более

    80

    Таблица 4- Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10
