Сведения о средстве измерений: 93597-24 Датчики суммарной, рассеянной, отраженной солнечной радиации

Номер по Госреестру СИ: 93597-24
93597-24 Датчики суммарной, рассеянной, отраженной солнечной радиации
(ДCРЦ-2)

Назначение средства измерений:
Датчики суммарной, рассеянной, отраженной солнечной радиации ДСРЦ-2 (далее - датчики ДСРЦ-2) предназначены для измерений суммарной, рассеянной, отраженной энергетической освещенности, создаваемой солнечным и (или) искусственным излучением в спектральном диапазоне волн от 0,3 до 3 мкм.

сертификация программного обеспечения
Внешний вид. Датчики суммарной, рассеянной, отраженной солнечной радиации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики суммарной, рассеянной, отраженной солнечной радиации
Рисунок № 1

Общие сведения

Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195419
ID в реестре СИ - 1420813
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Датчики суммарной, рассеянной, отраженной солнечной радиации (ДCРЦ-2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89278-23
13.06.2028
Датчики высоты нижней границы облачности , ДНГО-8
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
89969-23
11.09.2028
Датчики температуры и относительной влажности воздуха, ДТВЦ-4
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
90847-23
22.12.2028
Датчики метеорологической дальности видимости, ДМДВ-5
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93596-24
29.10.2029
Датчики прямой солнечной радиации, ДПРЦ-2
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93597-24
29.10.2029
Датчики суммарной, рассеянной, отраженной солнечной радиации, ДCРЦ-2
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Датчики суммарной, рассеянной, отраженной солнечной радиации (ДCРЦ-2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 5 5 0 0 5 5 0

    Стоимость поверки Датчики суммарной, рассеянной, отраженной солнечной радиации (ДCРЦ-2)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Датчики ДСРЦ-2 имеют встроенное программное обеспечение «DP» и автономное программное обеспечение (ПО) «ГМП-24». Встроенное ПО обеспечивает сбор и передачу измеренных данных в линию связи. Автономное ПО обеспечивает управление работой датчиков ДСРЦ-2, а также сбор, обработку, передачу и хранение данных.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО (встроенное)

    DP

    Номер версии (идентификационный номер) ПО

    версия vl.l

    Идентификационное наименование ПО (автономное)

    ГМП-24

    Номер версии (идентификационный номер) ПО

    версия v2.x.xl)

    1) х.х - метрологически незначимая часть ПО


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» документа ДПША. 406926.058РЭ «Датчики суммарной, рессеянной, отраженной солнечной радиации ДСРЦ-2. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 24 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;

    ДПША. 406926.058ТУ «Датчик суммарной, рессеянной, отраженной солнечной радиации ДСРЦ-2. Техническая условия».

    Правообладатель

    Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)

    ИНН 7801446470

    Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ

    Морской, ул. Беринга, д. 38, лит. Б, помещ. 6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01

    Факс: (812) 337- 17-76

    E-mail: akvastandart@mail.ru

    Web-сайт: www.akvastandart.ru

    Изготовитель

    Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)
    ИНН 7801446470
    Адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ Морской, ул. Беринга, д. 38, лит. Б, помещ. 6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01 Факс: (812) 337- 17-76
    E-mail: akvastandart@mail.ru
    Web-сайт: www.akvastandart.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие   «Всероссийский
    научно-исследовательский институт метрологии имени  Д.И.Менделеева»
    (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)
    ИНН 7801446470
    Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ
    Морской, ул. Беринга, д. 38, лит. Б, помещ. 6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01
    Факс: (812) 337- 17-76
    E-mail: akvastandart@mail.ru
    Web-сайт: www.akvastandart.ru

    Принцип действия датчиков ДСРЦ-2 основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает ЭДС, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.

    Конструктивно датчики ДСРЦ-2 состоят из корпуса, приемного окна, первичного преобразователя и аналого-цифрового преобразователя (далее - АЦП). Первичный преобразователь датчика суммарной, рассеянной, отраженной солнечной радиации ДСРЦ-2 представляет собой пассивный термочувствительный элемент- термобатарею, состоящую из большого количества попарно спаянных термопар, последовательно подключенных между собой. Полученное напряжение с помощью АЦП преобразуется в цифровой вид, который по интерфейсу RS-485 по команде запроса формируемой ПО «ГМП-24» передается на ПК.

    Нанесение знака поверки на датчики ДСРЦ-2 не предусмотрено.

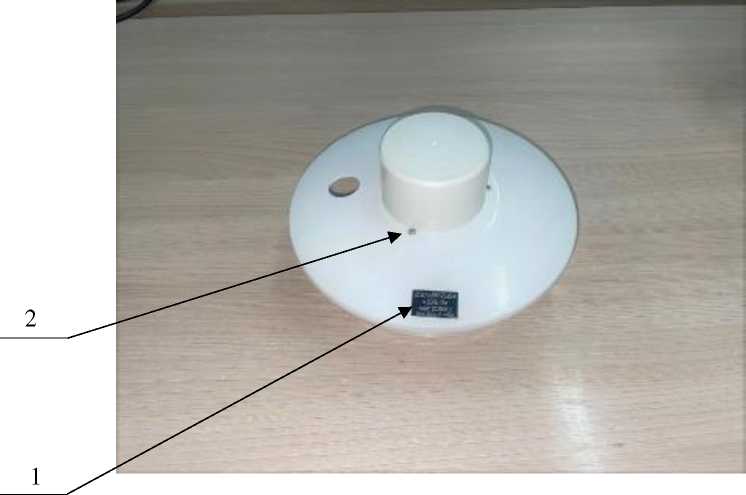

    Общий вид датчиков ДСРЦ-2 с указанием места нанесения заводского номера представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.

    Место пломбировки указано на рисунке 1.

    Внешний вид. Датчики суммарной, рассеянной, отраженной солнечной радиации (ДCРЦ-2), http://oei-analitika.ru

    1 - место нанесения зав. номера; 2 - место пломбировки

    Рисунок 1 - Общий вид датчиков ДСРЦ-2 с указанием места нанесения зав. номера и места пломбировки


    Таблица 5 - Комплектность датчиков ДСРЦ-2

    Наименование

    Обозначение

    Количество

    Датчик суммарной, рессеянной, отраженной солнечной радиации

    ДСРЦ-2

    1 шт.

    Руководство по эксплуатации

    ДПША 406926.058РЭ

    1 экз.

    Формуляр

    ДПША 406926.058ФО

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений суммарной,   рассеянной,

    энергетической освещенности, кВт/м2

    отраженной

    0,01 до 1,60

    Пределы допускаемой относительной погрешности измерений суммарной, рассеянной, отраженной энергетической освещенности, %

    ±11

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания от источника постоянного тока, В

    от 12 до 24

    Потребляемая мощность, Вт, не более

    6

    Выходной интерфейс

    RS-485

    Габаритные размеры (диаметр х высота), мм, не более:

    185х120

    Масса, кг, не более:

    0,9

    Условия эксплуатации:

    • - температура воздуха, °С

    • - верхнее значение относительной влажности окружающего воздуха при температуре 25 °С, %

    от -40 до +80

    98

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч

    20000

    Средний срок службы, лет

    10
