Номер по Госреестру СИ: 89278-23
89278-23 Датчики высоты нижней границы облачности
(ДНГО-8)
Назначение средства измерений:
Датчики высоты нижней границы облачности ДНГО-8 (далее - датчики ДНГО-8) предназначены для автоматических измерений высоты нижней границы облаков.
Внешний вид.
Датчики высоты нижней границы облачности
Рисунок № 1
Внешний вид.
Датчики высоты нижней границы облачности
Рисунок № 2
Общие сведения
Дата публикации - 14.06.2023
Срок свидетельства - 13.06.2028
Номер записи - 191271
ID в реестре СИ - 1409188
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1220 от 2023.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики высоты нижней границы облачности (ДНГО-8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89278-23 13.06.2028 |
Датчики высоты нижней границы облачности , ДНГО-8 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89969-23 11.09.2028 |
Датчики температуры и относительной влажности воздуха, ДТВЦ-4 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90847-23 22.12.2028 |
Датчики метеорологической дальности видимости, ДМДВ-5 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93596-24 29.10.2029 |
Датчики прямой солнечной радиации, ДПРЦ-2 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93597-24 29.10.2029 |
Датчики суммарной, рассеянной, отраженной солнечной радиации, ДCРЦ-2 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Датчики высоты нижней границы облачности (ДНГО-8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Датчики высоты нижней границы облачности (ДНГО-8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДНГО-8 имеют встроенное программное обеспечение «ceilometer.hex» и автономное программное обеспечение «ГМП-26.ехе», которое является полностью метрологически значимым.
Встроенное ПО «ceilometer.hex» обеспечивает прием, обработку, передачу результатов измерений в линию связи,
Автономное ПО «ГМП-26.ехе» обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление датчиком ДНГО-8.
Уровень защиты программного обеспечения «средний» в соответствиис Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
ceilometer.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.1 |
|
Идентификационное наименование автономного ПО |
rVIH-26.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже v.3.12.22 |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации и формуляра типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации ДПША 414625.008РЭ, в разделе 1.2 «Работа ДНГО-8».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТехническая условия ДПША 414625.008ТУ «Датчики высоты нижней границы облачности ДНГО-8».
Правообладатель
Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)
ИНН 7801446470
Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Морской, ул. Беринга, д. 38, лит. Б, помещ.6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01
Факс: (812) 337- 17-76
E-mail: akvastandart@mail.ru
Web-сайт: www.akvastandart.ru
Изготовитель
Общество с ограниченной ответственностью «НПО Аквастандарт»
(ООО «НПО Аквастандарт»)
ИНН 7801446470
Адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ Морской, ул. Беринга, д. 38, лит. Б, помещ.6-Н, ком. №№ 2,5-12
Телефон: (812) 303-70-01
Факс: (812) 337- 17-76
E-mail: akvastandart@mail.ru
Web-сайт: www.akvastandart.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)
ИНН 7801446470
Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Морской, ул. Беринга, д. 38, лит. Б, помещ.6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01
Факс: (812) 337- 17-76
E-mail: akvastandart@mail.ru
Web-сайт: www.akvastandart.ru
Конструктивно датчики ДНГО-8 выполнены в виде единого блока, в корпусе которого размещены: приемно-передающий оптический модуль, приемник и передатчик световых импульсов, плата управления, процессорная плата, блок питания, блок обдува (оконный кондиционер), резервная аккумуляторная батарея.
Принцип действия датчика ДНГО-8 основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код, обработки результатов измерений и передачи информации в линию связи.
В датчиках ДНГО-8 использована технология «LIDAR» на основе импульсного диодного лазера, при которой короткие излучаемые (лазерные) импульсы посылаются в вертикальном или близком к вертикальному направлению. Излучаемые (лазерные) импульсы на своем пути отражаются, рассеиваются и поглощаются атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). По полученному эхо-сигналу происходит вычисление до трех слоев облачности (при наличии) и определяется их нижняя граница.
Нанесение знака поверки на корпус датчиков ДНГО-8 не предусмотрено. Заводской номер, состоящий из восьми арабских цифр, наносится на корпус датчика ДНГО-8 в виде наклейки.
Датчики ДНГО-8 имеют последовательный интерфейс связи RS-485. Общий вид датчика ДНГО-8 представлен на рисунке 1. Пломбировка не предусмотрена, для защиты датчиков ДНГО-8 от несанкционированного доступа применяются замки. Схема расположения замков и место нанесения заводского номера представлены на рисунке 2.

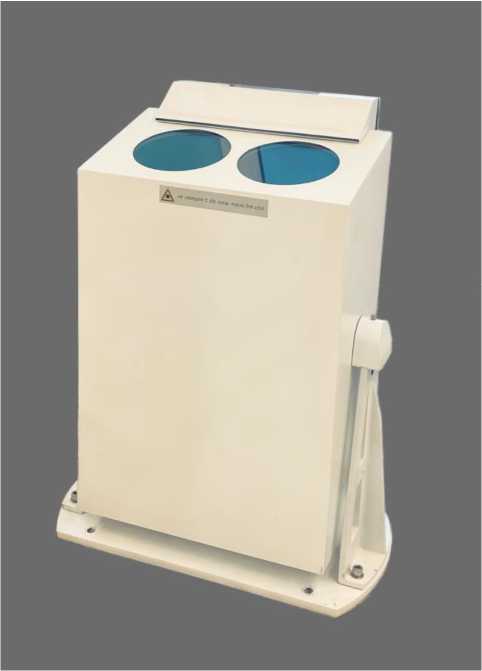

Рисунок 1 - Общий вид датчиков ДНГО-8
2
1

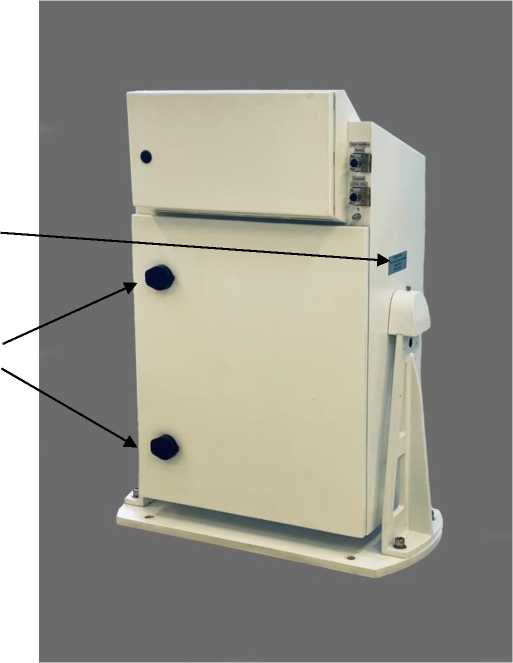

Рисунок 2 - Схема расположения замков на датчиках ДНГО-8
1 - замки на корпусе, 2- место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений высоты нижней границы облаков, м |
от 30 до 8000 |
|
Пределы допускаемой погрешности измерений вы- | |
|
соты нижней границы облаков: | |
|
-абсолютной, в диапазоне от 30 до 100 м, включ.; |
±10 |
|
-относительной в диапазоне св. 100 до 8000 м, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока, В |
220±22 |
|
-частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Интерфейсы связи |
RS-485 |
|
Габаритные размеры, мм, не более: - высота |
828 |
|
- ширина |
700 |
|
- длина |
760 |
|
Масса, кг, не более |
48 |
|
Условия эксплуатации: -температура воздуха, °C |
от -50 до +50 |
|
-относительная влажность воздуха, % |
до 100 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
