Сведения о средстве измерений: 93557-24 Тестеры жидких диэлектриков

Номер по Госреестру СИ: 93557-24
93557-24 Тестеры жидких диэлектриков
(СКАТ-ТАНГЕНС-М)

Назначение средства измерений:
Тестеры жидких диэлектриков СКАТ-ТАНГЕНС-М (далее приборы) предназначены для воспроизведения напряжения переменного тока на измерительной ячейке (далее по тексту - ячейка), а также измерений тангенса угла диэлектрических потерь и электрической емкости ячейки.

сертификация программного обеспечения
Внешний вид. Тестеры жидких диэлектриков, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тестеры жидких диэлектриков
Рисунок № 1

Общие сведения

Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195370
ID в реестре СИ - 1420736
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СКАТ-ТАНГЕНС-М,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ")
Страна - РОССИЯ
Населенный пункт - г. Волгоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2524 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Тестеры жидких диэлектриков (СКАТ-ТАНГЕНС-М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82533-21
09.08.2026
Аппараты испытания диэлектриков, СКАТ-70М, СКАТ-70МА
Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград)
ОТ
МП
2 года
87761-22
20.12.2027
Аппараты испытания диэлектриков цифровые, СКАТ
Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград)
ОТ
МП
2 года
89524-23
17.07.2028
Стенды высоковольтные стационарные, СКАТ-СВС
Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград)
ОТ
МП
2 года
91675-24
22.03.2029
Приставки измерительные, СКАТ-70П
Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград)
ОТ
МП
1 год
93557-24
23.10.2029
Тестеры жидких диэлектриков, СКАТ-ТАНГЕНС-М
Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград)
ОТ
МП
2 года

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Тестеры жидких диэлектриков (СКАТ-ТАНГЕНС-М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • СКАТ-ТАНГЕНС-М
  • 15 15 0 0 12 12 0

    Стоимость поверки Тестеры жидких диэлектриков (СКАТ-ТАНГЕНС-М)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Приборы имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.

    Встроенное программное обеспечение (ПО) приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллеров приборов предприятием-изготовителем и недоступно для потребителя. Встроенное ПО может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных средств.

    программно-технических

    непреднамеренных и

    Уровень защиты программного обеспечения от преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    tangens

    Номер версии (идентификационный номер ПО)

    не ниже 1.00

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится на переднюю панель корпуса прибора, методом лазерной гравировки и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Руководство по проведению измерений» руководства по эксплуатации СТСК.411629.020 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний;

    ГОСТ Р МЭК 60247-2013 Жидкости изоляционные. Определение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь (tg delta) и удельного сопротивления при постоянном токе;

    СТСК.411629.020 ТУ Тестеры жидких диэлектриков СКАТ-ТАНГЕНС-М. Технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)

    ИНН 3444130328

    Юридический адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202

    Телефон: +7 (8442) 26-99-94

    Изготовитель

    Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)
    ИНН 3444130328
    Адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202 Телефон: +7 (8442) 26-99-94
    E-mail: st@skat-v.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437 55 77
    Факс: +7 (495) 437 56 66
    E-mail: office@vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)
    ИНН 3444130328
    Юридический адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202
    Телефон: +7 (8442) 26-99-94

    Принцип действия приборов основан на измерении параметров конденсатора, образованного цилиндрическими электродами ячейки, выполненной согласно ГОСТ 6581-75 и ГОСТ Р МЭК 60247-2013.

    Измерение тангенса угла диэлектрических потерь и электрической ёмкости ячейки производятся при приложенном высоком напряжении переменного тока и установленном значении температуры, которая регулируется внутренним индукционным нагревателем в пределах, предусмотренных ГОСТ 6581-75 и ГОСТ Р МЭК 60247-2013. Контроль температуры осуществляется с помощью термометра сопротивления (термопреобразователя сопротивления) ДТС модификации ДТС214-РТ 1000.В2.120/0,2, зарегистрированного в федеральном информационном фонде по обеспечению единства измерением за номером 28354-10. Термометр сопротивления ДТС214-РТ 1000.В2.120/0,2 является частью измерительного электрода.

    Весь процесс измерений осуществляется в автоматическом режиме под управлением микроконтроллера, который производит аналого-цифровое преобразование сигналов, амплитудные значения которых пропорциональны токам, протекающим через ячейку и опорный конденсатор. Цифровая обработка выборок сигналов на основе гармонического анализа позволяет получить численные значения измеряемых величин. На сенсорном экране приборы индицируют тангенс угла диэлектрических потерь, емкость ячейки, а также полученную в соответствии с ГОСТ 6581-75 и ГОСТ Р МЭК 60247-2013 относительную диэлектрическую проницаемость изоляционной жидкости, заполняющей ячейку.

    Приборы сохраняют в энергонезависимой памяти данные 100 последних испытаний. Результаты доступны для просмотра и печати на встроенном термопринтере. Управление и контроль прибора осуществляется с помощью сенсорной панели.

    Конструктивно приборы выполнены в настольном экранирующем корпусе с боковыми ручками для переноски. Корпус имеет откидную защитную крышку, под которой располагается модуль измерительный в составе: измерительной ячейки с блоком индукционного нагрева, электрода измерительного, совмещенного с датчиком температуры, блока формирования высокого переменного напряжения и система дренажа жидких диэлектриков.

    Справа от защитной крышки находится модуль управления и контроля, состоящий из: сенсорной панели с цветным экраном диагональю 17,78 см (7,0 дюймов) и расположенными ниже на лицевой панели прибора кнопкой включения питания, термопринтера и индикатора включения высокого напряжения.

    В нижней части задней панели модуля управления и контроля прибора, расположены клемма заземления, разъем для подключения сетевого кабеля питания и разъем USB. Рабочее положение прибора - горизонтальное.

    В приборах предусмотрена блокировка подачи напряжения на ячейку измерительную при открытой откидной защитной крышке. В блоке формирования высокого напряжения предусмотрена защита от пробоев.

    Приборы имеют заводские номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер, наименование изделия и дата производства прибора наносятся методом лазерной гравировки на шильд в виде металлической пластинки, которая жестко крепится на заднюю панель корпуса прибора.

    Пломбирование приборов осуществляется при помощи наклейки «НЕ ВСКРЫВАТЬ!», установленной на правой боковой панели корпуса прибора -на крепежном винте.

    Знак поверки наносится на верхнюю панель корпуса приборов в виде оттиска клейма или наклейки с изображением знака поверки.

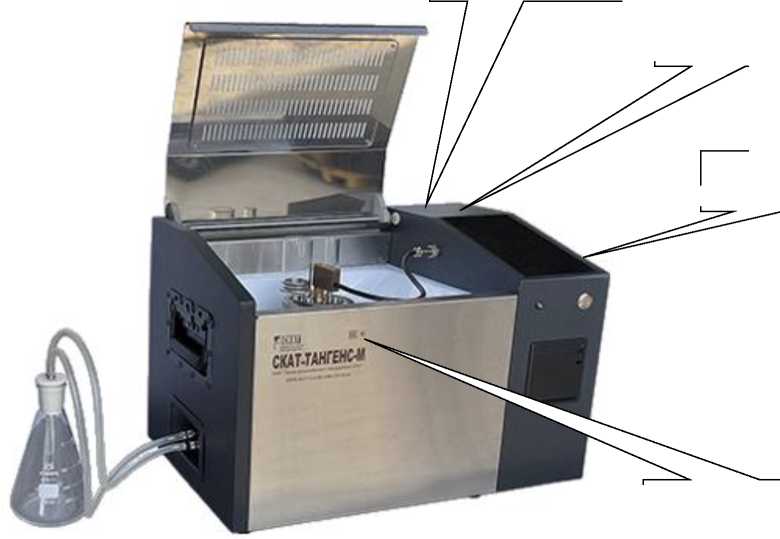

    Общий вид приборов, место пломбировки от несанкционированного доступа, места и знака утверждения типа представлены
