Принцип действия аппаратов основан на преобразовании с помощью лабораторного автотрансформатора и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний.

Аппараты выпускаются в двух модификациях: СКАТ-70М, СКАТ-70МА, которые отличаются полярностью выходного напряжения постоянного тока. Модификация СКАТ-70М имеет отрицательную полярность напряжения постоянного тока, модификация СКАТ-70МА - положительную.

Аппарат функционально состоит из двух блоков - блока управления (БУ) и высоковольтного блока (ВБ), которые соединяются между собой штатным кабелем. БУ выполнен в пластиковом корпусе, предназначен для управления выходным напряжением аппарата, индикации измеряемых величин и выбора режима работы. БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, цифровые сегментные индикаторы и органы управления. Внутри БУ установлен регулятор напряжения. Рабочее положение БУ - вертикальное.

ВБ выполнен в стальном корпусе с последующей окраской порошковым методом. ВБ предназначен для формирования выходного испытательного напряжения переменного и постоянного тока из входного, поступающего с БУ. ВБ содержит в себе высоковольтный трансформатор, высоковольтный диод и высоковольтный коммутатор, с помощью которого производится переключение вида напряжения (переменное/постоянное), а также снятия заряда с ёмкостной нагрузки по окончании испытания через вторичную обмотку трансформатора. Также на ВБ установлена автоматическая штанга заземления. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Конструкция высоковольтного выхода предусматривает элементы, предупреждающие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора - трансформаторное масло и пластик. Рабочее положение ВБ - вертикальное.

В аппаратах применена схема защиты от перенапряжений, перегрузок и короткого замыкания на выходе, также предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

- отключение высокого напряжения при размыкании «БЛОКИРОВКА»;

- ограничение высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;

• - автоматическое отключение высокого напряжения при наступлении электрического пробоя в нагрузке;

• - ручное аварийное отключение при помощи кнопки подачи питания;

- индикация наличия высокого напряжения:

• ■  на лицевой панели блока управления -  индикатор «ВЫСОКОЕ

НАПРЯЖЕНИЕ!»;

• ■  на разъёме «БЛОКИРОВКА» - внешняя сигнальная лампа.

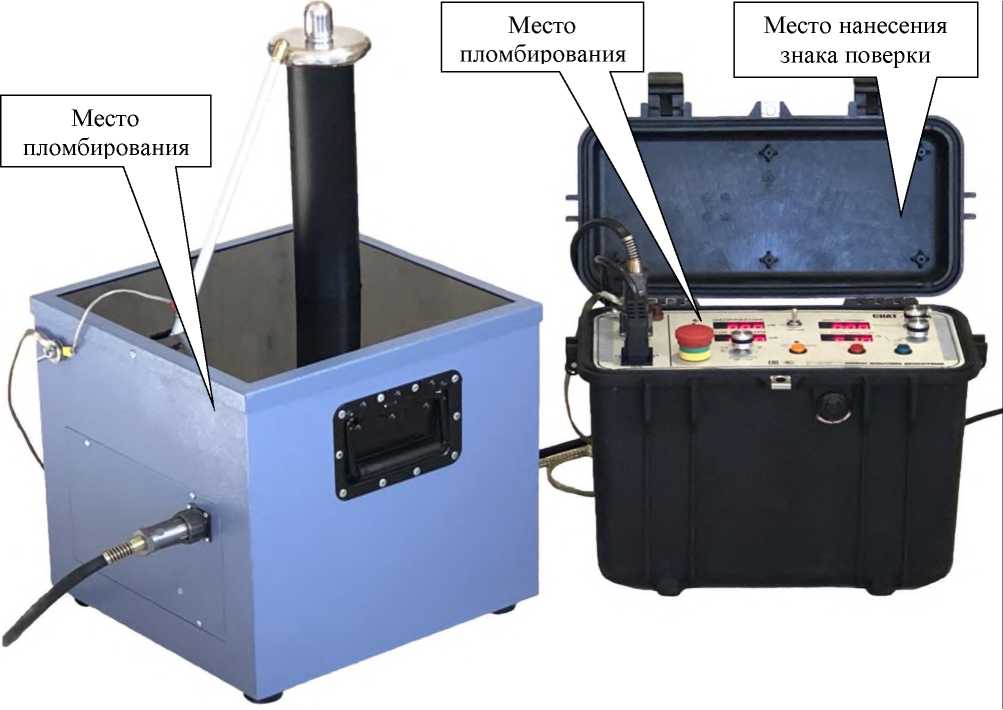

Общий вид аппаратов, места пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 1.

Рисунок 1. Внешний вид аппарата с местами пломбировки от несанкционированного

доступа и местом нанесения знака поверки Пломбирование БУ и БВ аппаратов осуществляется при помощи наклеек «НЕ ВСКРЫВАТЬ!», установленных: на верхней панели - на крепежном винте БУ, на крепежном винте сбоку БВ.

Таблица 2 - Метрологические характеристики

Таблица 3- Основные технические характеристики
