Номер по Госреестру СИ: 93525-24
93525-24 Анализаторы растворенного кислорода
(HM-DOG)
Назначение средства измерений:
Анализаторы растворенного кислорода НМ-DOG (далее - анализаторы) предназначены для автоматических периодических или непрерывных измерений массовой концентрации растворенного в воде кислорода (DO) и температуры (t) при контроле питьевой, технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред в лабораторных условиях и на промышленных предприятиях.
Внешний вид.
Анализаторы растворенного кислорода
Рисунок № 1
Внешний вид.
Анализаторы растворенного кислорода
Рисунок № 2
Внешний вид.
Анализаторы растворенного кислорода
Рисунок № 3
Внешний вид.
Анализаторы растворенного кислорода
Рисунок № 4
Внешний вид.
Анализаторы растворенного кислорода
Рисунок № 5
Общие сведения
Дата публикации - 21.10.2024
Срок свидетельства - 21.10.2029
Номер записи - 195338
ID в реестре СИ - 1420647
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2505 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы растворенного кислорода (HM-DOG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93488-24 16.10.2029 |
pH-метры, HM-pHG Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
93525-24 21.10.2029 |
Анализаторы растворенного кислорода, HM-DOG Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Анализаторы растворенного кислорода (HM-DOG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы растворенного кислорода (HM-DOG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением, которое осуществляет его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. Программное обеспечение идентифицируется через сервисное меню анализатора путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем
Таблица 1 -
значимой части ПО.
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер) ПО |
Ver.: 1.1X* |
|
Цифровой идентификатор программного обеспечения |
- |
|
* Х принимает значения от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и Паспорта СИ типографским способом, а также на клеевую табличку, расположенную на верхней или боковой панели микропроцессорного блока анализатора, методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 4.1 «Measure - Меню режима измерения» документа «Анализаторы растворенного кислорода НМ-DOG. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
ТУ 26.51.53-001-87222657-2024 Анализаторы растворенного кислорода НМ-DOG. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НЕОМАШ» (ООО «НЕОМАШ»)
ИНН 7204127618
Юридический адрес: 625034, Тюменская обл., г. Тюмень, ул. Камчатская, д. 194, оф. 404
Телефон: +7 345 229-02-67
E-mail: info@neo-mash.ru
Web-сайт: www.neo-mash.ru
Изготовитель
Общество с ограниченной ответственностью «НЕОМАШ» (ООО «НЕОМАШ») ИНН 7204127618Адрес: 625034, Тюменская обл., г. Тюмень, ул. Камчатская, д. 194, оф. 404 Телефон: +7 345 229-02-67
E-mail: info@neo-mash.ru
Web-сайт: www.neo-mash.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «НЕОМАШ» (ООО «НЕОМАШ»)ИНН 7204127618
Юридический адрес: 625034, Тюменская обл., г. Тюмень, ул. Камчатская, д. 194, оф. 404
Телефон: +7 345 229-02-67
E-mail: info@neo-mash.ru
Web-сайт: www.neo-mash.ru
К настоящему типу средств измерений относятся анализаторы растворенного кислорода НМ-DOG модификации HM-DOG-2082Pro.
Принцип действия анализаторов заключается в измерении электрического сигнала, поступающего с первичного преобразователя (датчика), преобразовании электрического сигнала в цифровой код, соответствующий результату измерений, и индикации полученного результата. Принцип действия первичного преобразователя (датчика) - амперометрический, принцип действия встроенного датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры.
Анализатор является стационарным прибором и конструктивно состоит из первичного преобразователя (датчика) и вторичного преобразователя (микропроцессорного блока) - блока управления. Вторичный преобразователь выполнен в едином корпусе. Предусмотрено подключение к преобразователю одного датчика из нижеперечисленных: модификации DOG-208F, DOG-208FA (различаются габаритными размерами).
На лицевой панели микропроцессорного блока находится жидкокристаллический монохромный дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. Анализаторы имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; выход Modbus RS485.
Во всех модификациях датчиков встроены платиновые термисторы для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Общий вид микропроцессорного блока и датчиков приведен на рисунках 1а-1б. Заводской номер анализатора, содержащий от 7 до 9 арабских цифр, наносится методом шелкографии на клеевую табличку, расположенную на верхней или боковой панели микропроцессорного блока. Заводской номер датчика (в зависимости от модификации датчика) содержит от 5 до 7 арабских цифр. Место нанесения: на корпусе датчика методом лазерной гравировки. Общий вид места нанесения заводского номера приведен на рисунках 1в-1г. Заводские номера микропроцессорного блока и датчика к нему указываются в паспорте СИ. Заводским номером, идентифицирующим анализатор, является заводской номер микропроцессорного блока.
Нанесение знака поверки на анализатор не предусмотрено.
Пломбирование микропроцессорных блоков и датчиков не предусмотрено.

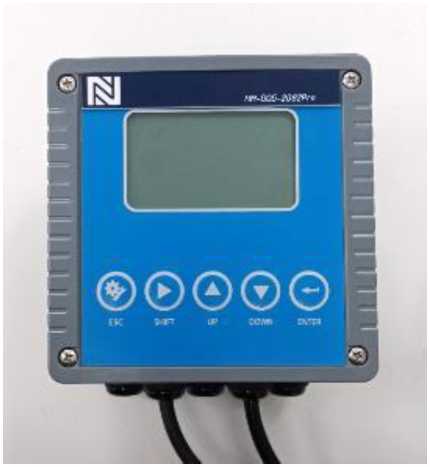

Рисунок 1а - Общий вид вторичного преобразователя (микропроцессорного блока)

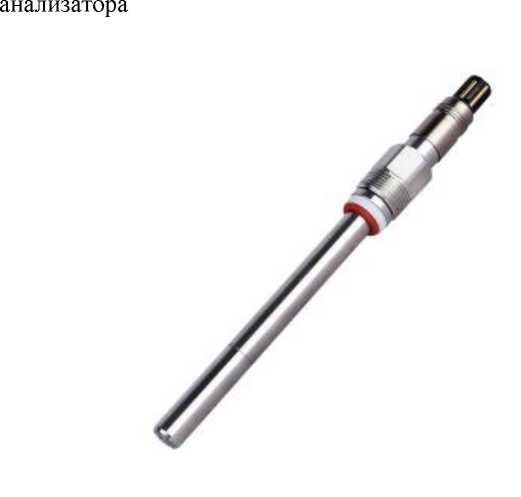

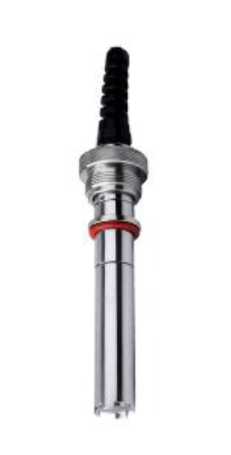

Рисунок 1б - Общий вид датчиков DO/t модификаций DOG-208F, DOG-208FA
Место нанесе
ния заводского
номера и знака
утверждения
типа

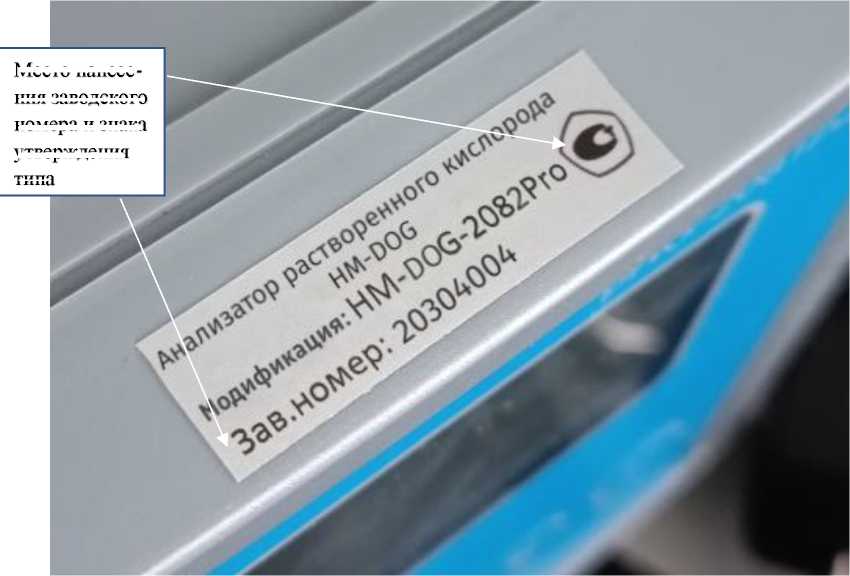

Рисунок 1в - Общий вид верхней поверхности вторичного преобразователя (микропроцессорного блока) с указанием места нанесения заводского номера и знака утверждения типа
заводского
номера
Место
нанесения

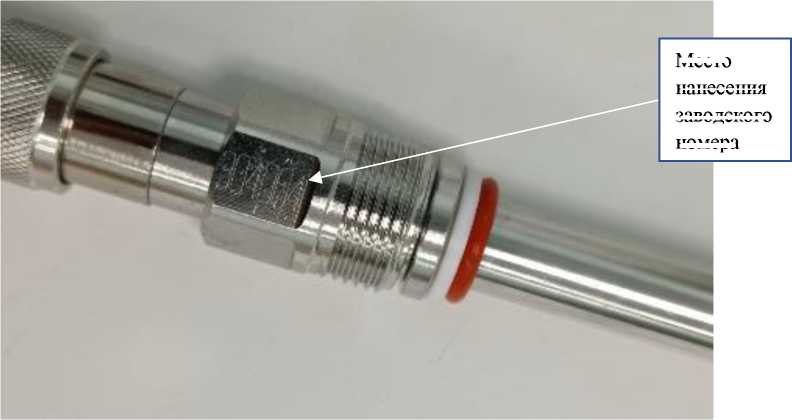

Рисунок 1г - Общий вид датчика DO/t с указанием места нанесения заводского номера
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор растворенного кислорода |
НМ-DOG-2082Pro |
1 шт. |
|
Монтажные приспособления |
- |
1 компл. |
|
Датчик ) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
*) Поставляется по требованию заказчика из нижеперечисленных датчиков - DOG-208F, DOG-208FA | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации растворённого в воде кислорода, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений массовой концентрации растворённого в воде кислорода, % |
±2 |
|
Диапазон показаний температуры, °С |
от 0 до +130 |
|
Диапазон измерений температуры, °С |
от 0 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение, В |
от 90 до 260 |
|
- частота, Гц |
50 |
|
- потребляемая мощность, В^А, не более |
10 |
|
Габаритные размеры микропроцессорного блока, мм, не более: | |
|
- длина |
144 |
|
- ширина |
144 |
|
- высота |
104 |
|
Масса микропроцессорного блока, кг, не более |
0,9 |
|
Габаритные размеры датчиков, мм, не более: | |
|
- длина |
325 |
|
- диаметр |
25 |
|
Масса датчиков, кг, не более |
0,25 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от +15 до +25 |
|
- диапазон относительной влажности, % |
от 30 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,0 |
|
Диапазон температуры анализируемой среды, °С |
от 0 до +70 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы анализатора за 1000 ч, не менее |
0,95 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
80000 |
