Сведения о средстве измерений: 93488-24 pH-метры

Номер по Госреестру СИ: 93488-24
93488-24 pH-метры
(HM-pHG)

Назначение средства измерений:
pH-метры НМ-pHG (далее - рН-метры) предназначены для автоматических периодических или непрерывных измерений показателя активности рН ионов водорода (рН) и температуры (t) при контроле питьевой, технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред в лабораторных условиях и на промышленных предприятиях.

сертификация программного обеспечения
Внешний вид. pH-метры, http://oei-analitika.ru рисунок № 1
Внешний вид.
pH-метры
Рисунок № 1
Внешний вид. pH-метры, http://oei-analitika.ru рисунок № 2
Внешний вид.
pH-метры
Рисунок № 2
Внешний вид. pH-метры, http://oei-analitika.ru рисунок № 3
Внешний вид.
pH-метры
Рисунок № 3
Внешний вид. pH-метры, http://oei-analitika.ru рисунок № 4
Внешний вид.
pH-метры
Рисунок № 4
Внешний вид. pH-метры, http://oei-analitika.ru рисунок № 5
Внешний вид.
pH-метры
Рисунок № 5
Внешний вид. pH-метры, http://oei-analitika.ru рисунок № 6
Внешний вид.
pH-метры
Рисунок № 6

Общие сведения

Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195301
ID в реестре СИ - 1420535
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: pH-метры (HM-pHG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93488-24
16.10.2029
pH-метры, HM-pHG
Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ") (РОССИЯ г. Тюмень)
ОТ
МП
1 год
93525-24
21.10.2029
Анализаторы растворенного кислорода, HM-DOG
Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ") (РОССИЯ г. Тюмень)
ОТ
МП
1 год

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет pH-метры (HM-pHG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки pH-метры (HM-pHG)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

рН-метры оснащены программным обеспечением, которое осуществляет его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню рН-метра путем вывода на экран версии программного обеспечения.

Конструктивно рН-метры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Программное обеспечение защищено паролем. Влияние программного обеспечения на метрологические характеристики рН-метров учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

-

Номер версии (идентификационный номер) ПО

Ver.: 1.1X*

Цифровой идентификатор программного обеспечения

-

* Х принимает значения от 0 до 9


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и Паспорта СИ типографским способом, а также на клеевую табличку, расположенную на верхней или боковой панели микропроцессорного блока рН-метров, методом шелкографии.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 4.1 «Measure - Меню режима измерения» документа «рН-метры НМ-pHG. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

ТУ 26.51.53-002-87222657-2024 рН-метры НМ-pHG. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «НЕОМАШ» (ООО «НЕОМАШ»)

ИНН 7204127618

Юридический адрес: 625034, Тюменская обл., г. Тюмень, ул. Камчатская, д. 194, оф. 404

Телефон: +7 345 229-02-67

E-mail: info@neo-mash.ru

Web-сайт: www.neo-mash.ru

Изготовитель

Общество с ограниченной ответственностью «НЕОМАШ» (ООО «НЕОМАШ»)
ИНН 7204127618
Адрес: 625034, Тюменская обл., г. Тюмень, ул. Камчатская, д. 194, оф. 404 Телефон: +7 345 229-02-67
E-mail: info@neo-mash.ru
Web-сайт: www.neo-mash.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени
«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

Общество с ограниченной ответственностью «НЕОМАШ» (ООО «НЕОМАШ»)
ИНН 7204127618
Юридический адрес: 625034, Тюменская обл., г. Тюмень, ул. Камчатская, д. 194, оф. 404
Телефон: +7 345 229-02-67
E-mail: info@neo-mash.ru
Web-сайт: www.neo-mash.ru

К настоящему типу средств измерений относятся рН-метры НМ-pHG модификации HM-pHG-2081Pro.

Принцип действия pH-метров заключается в измерении электрического сигнала, поступающего с первичного преобразователя (электрода), преобразовании электрического сигнала в цифровой код, соответствующий результату измерений, и индикации полученного результата. Принцип действия первичного преобразователя (электрода) -потенциометрический, принцип действия встроенного датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры.

pH-метр является стационарным прибором и конструктивно состоит из первичного преобразователя (электрода) и вторичного преобразователя (микропроцессорного блока) -блока управления. Вторичный преобразователь выполнен в едином корпусе. Предусмотрено подключение к преобразователю одного комбинированного электрода из нижеперечисленных: модификации PH5806, PH5806-K8S, PH5806-VP (различаются габаритными размерами).

На лицевой панели микропроцессорного блока находится жидкокристаллический монохромный дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. pH-метры имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; выход Modbus RS485.

Во всех модификациях электродов встроены платиновые термисторы для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности электродов.

Общий вид микропроцессорного блока и электродов приведен на рисунках 1а-1б. Заводской номер рН-метра, содержащий от 7 до 9 арабских цифр, наносится методом шелкографии на клеевую этикетку, расположенную на верхней или боковой панели микропроцессорного блока. Заводской номер электрода (в зависимости от модификации электрода) содержит от 5 до 7 арабских цифр. Место нанесения: на корпусе электрода методом лазерной гравировки. Общий вид места нанесения заводского номера приведен на рисунках 1в-1г. Заводские номера микропроцессорного блока и электрода к нему указываются в паспорте СИ. Заводским номером, идентифицирующим рН-метр, является заводской номер микропроцессорного блока.

Нанесение знака поверки на рН-метр не предусмотрено.

Пломбирование микропроцессорных блоков и электродов не предусмотрено.

Внешний вид. pH-метры (HM-pHG), http://oei-analitika.ru
Внешний вид. pH-метры (HM-pHG), http://oei-analitika.ru

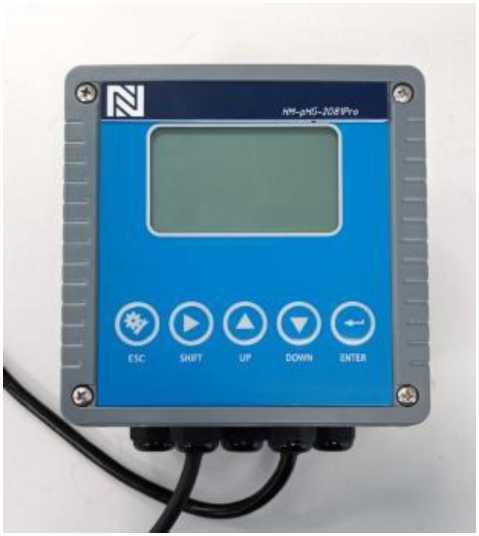

Рисунок 1а - Общий вид вторичного преобразователя (микропроцессорного блока) рН-метра

Внешний вид. pH-метры (HM-pHG), http://oei-analitika.ru
Внешний вид. pH-метры (HM-pHG), http://oei-analitika.ru

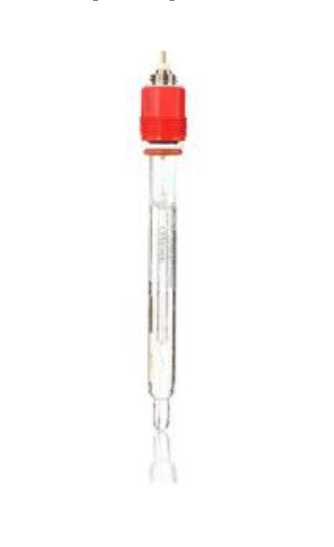

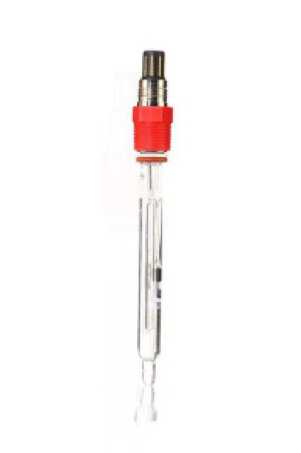

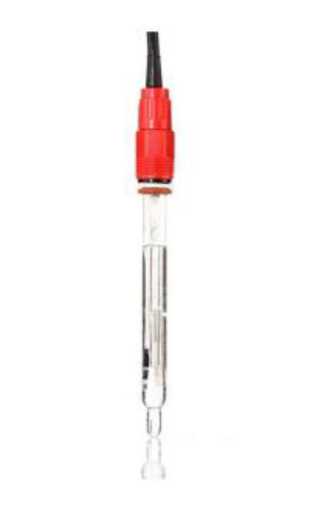

Рисунок 1б - Общий вид электродов рН/t модификаций PH5806, PH5806-K8S, PH5806-VP

Место нанесения

заводского номера и знака утверждения типа

Внешний вид. pH-метры (HM-pHG), http://oei-analitika.ru

Рисунок 1в - Общий вид верхней поверхности вторичного преобразователя (микропроцессорного блока) с указанием места нанесения заводского номера и знака утверждения типа

Внешний вид. pH-метры (HM-pHG), http://oei-analitika.ru

Место

нанесения

заводскою

номера

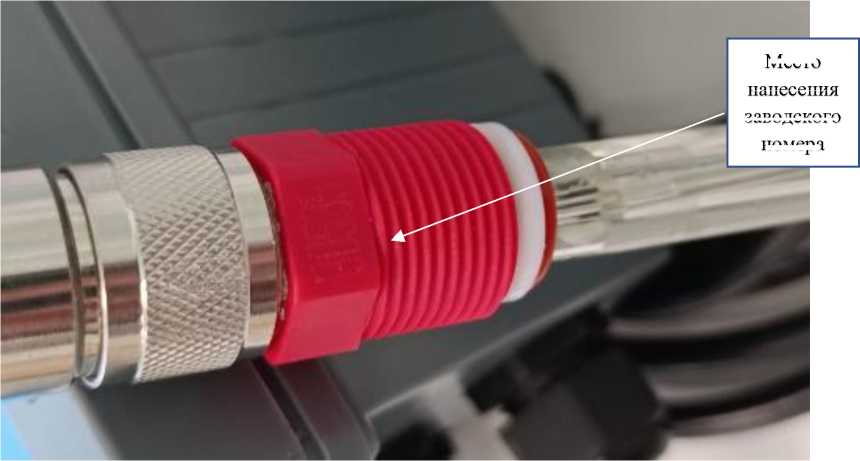

Рисунок 1г - Общий вид электрода рН/t с указанием места нанесения заводского номера


Таблица 5 - Комплектность рН-метра

Наименование

Обозначение

Количество

рН-метр

НМ-pHG-2081Pro

1 шт.

Монтажные приспособления

-

1 компл.

Электрод*

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

* Поставляется по требованию заказчика из нижеперечисленных электродов:

- PH5806, PH5806-K8S, PH5806-VP


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений рН

от 0 до 14

Пределы допускаемой абсолютной погрешности измерений рН

±0,05

Диапазон показаний температуры, °С

от 0 до +130

Диапазон измерений температуры, °С

от +5 до +80

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение, В

от 90 до 260

- частота, Гц

50

- потребляемая мощность, В^А, не более

10

Габаритные размеры микропроцессорного блока, мм, не более:

- длина

144

- ширина

144

- высота

104

Масса микропроцессорного блока, кг, не более

0,9

Габаритные размеры электродов, мм, не более:

- длина

320

- диаметр

12

Масса электродов, кг, не более

0,15

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от +15 до +25

- диапазон относительной влажности, %

от 30 до 80

- диапазон атмосферного давления, кПа

от 84,0 до 106,0

Диапазон температуры анализируемой среды, °С

от +5 до +80

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Вероятность безотказной работы рН-метра за 1000 ч, не менее

0,95

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

80000
